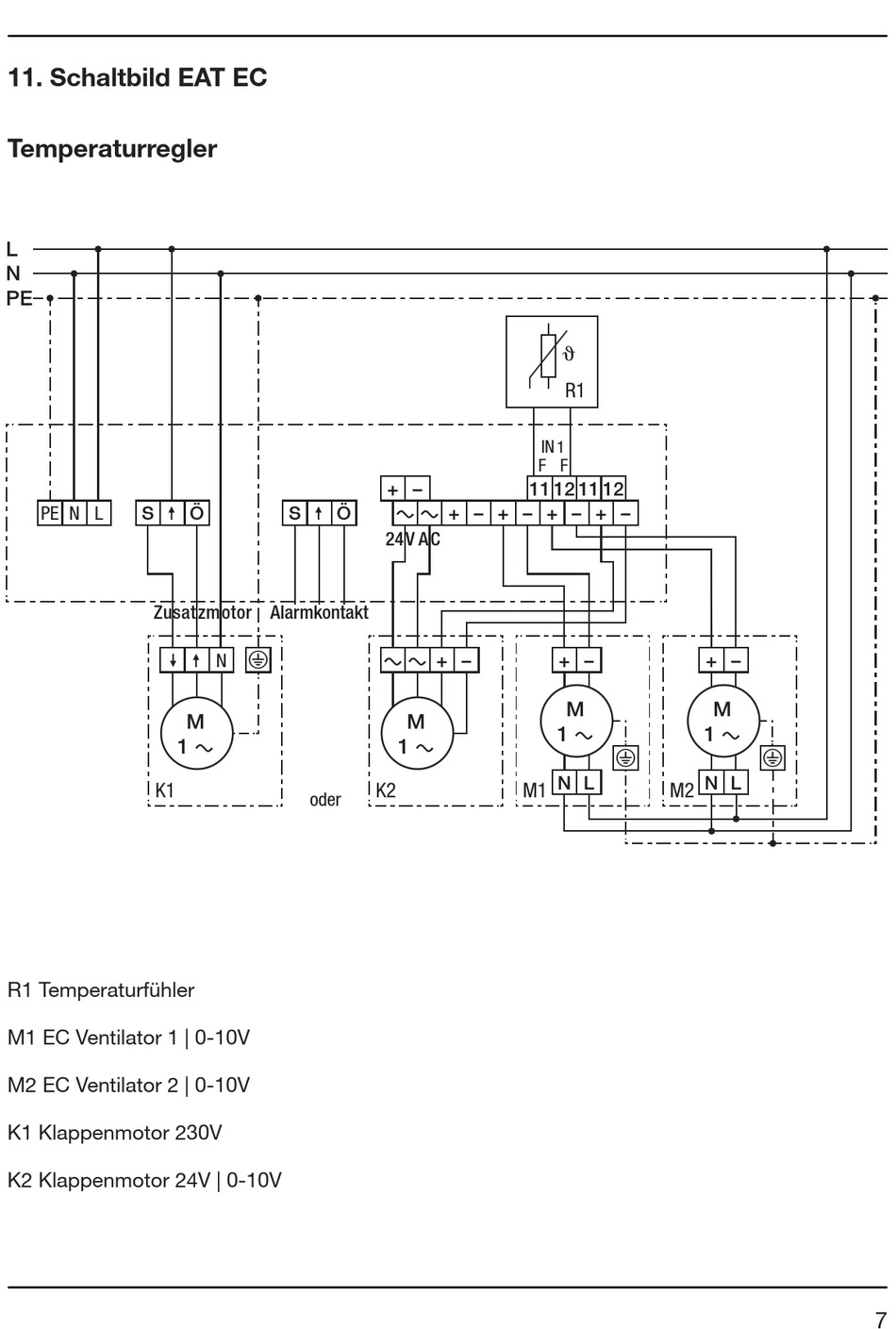

11. Schaltbild EAT EC
Temperaturregler
L
N
PE
S “ Ö
PE N L
Zusat zmotor
” “ N
K1
R1 Temperaturfühler
M1 EC Ventilator 1 | 0-10V
M2 EC Ventilator 2 | 0-10V
K1 Klappenmotor 230V
K2 Klappenmotor 24V | 0-10V
S “ Ö
Alarmkontakt
M
1
oder
IN 1
F F
+ –
11 12 11 12
+ – + – + – + –
24 V A C
+ –
M
1
K2
M1
R1
+ –
+ –
M
M
1
1
N L
N L
M2
7
