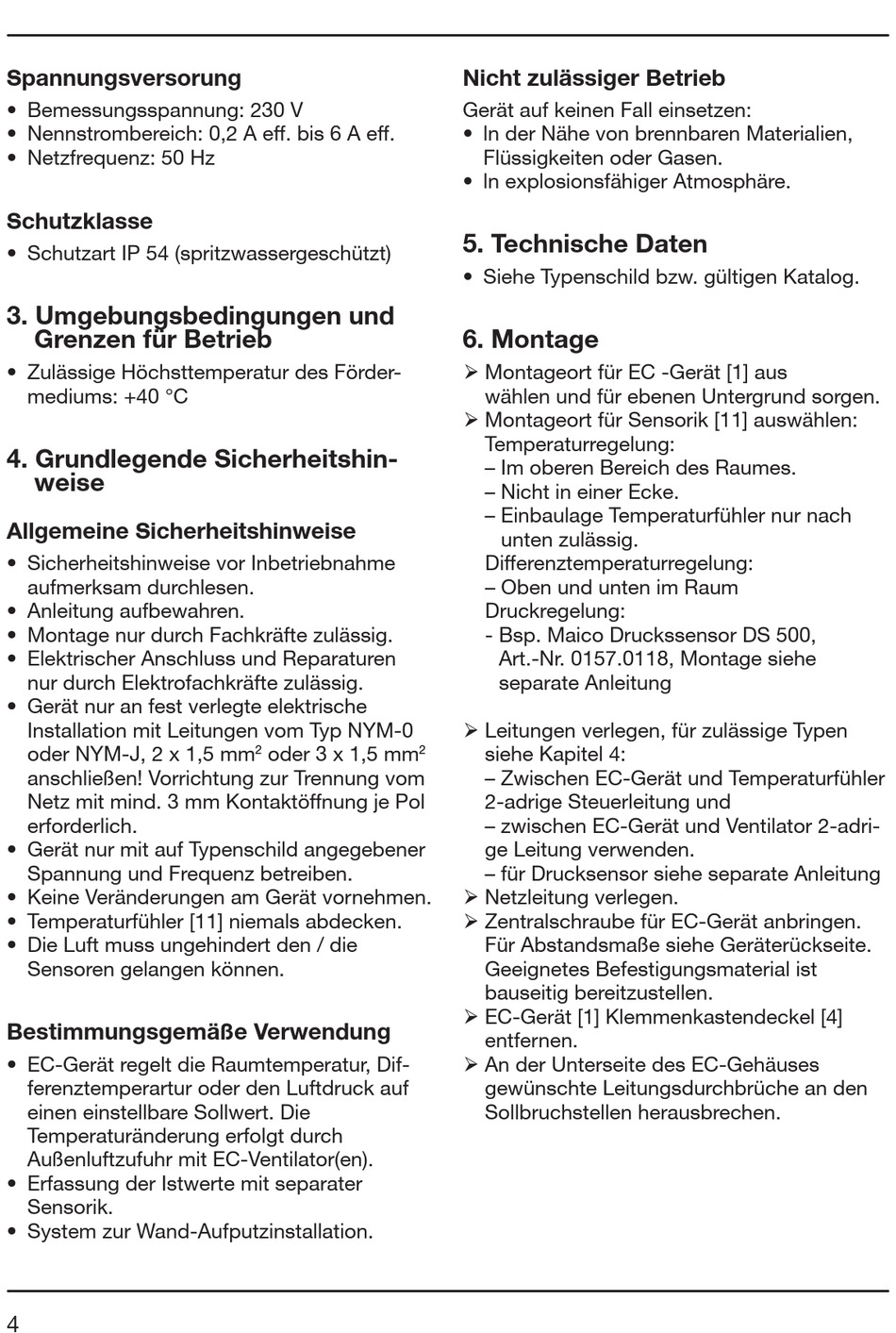

Spannungsversorung
• Bemessungsspannung: 230 V
• Nennstrombereich: 0,2 A eff. bis 6 A eff.
• Netzfrequenz: 50 Hz
Schutzklasse
• Schutzart IP 54 (spritzwassergeschützt)
3. Umgebungsbedingungen und
Grenzen für Betrieb
• Zulässige Höchsttemperatur des Förder-
mediums: +40 °C
4. Grundlegende Sicherheitshin-
weise
Allgemeine Sicherheitshinweise
• Sicherheitshinweise vor Inbetriebnahme
aufmerksam durchlesen.
• Anleitung aufbewahren.
• Montage nur durch Fachkräfte zulässig.
• Elektrischer Anschluss und Reparaturen
nur durch Elektrofachkräfte zulässig.
• Gerät nur an fest verlegte elektrische
Installation mit Leitungen vom Typ NYM-0
oder NYM-J, 2 x 1,5 mm
anschließen! Vorrichtung zur Trennung vom
Netz mit mind. 3 mm Kontaktöffnung je Pol
erforderlich.
• Gerät nur mit auf Typenschild angegebener
Spannung und Frequenz betreiben.
• Keine Veränderungen am Gerät vornehmen.
• Temperaturfühler [11] niemals abdecken.
• Die Luft muss ungehindert den / die
Sensoren gelangen können.
Bestimmungsgemäße Verwendung
• EC-Gerät regelt die Raumtemperatur, Dif-
ferenztemperartur oder den Luftdruck auf
einen einstellbare Sollwert. Die
Temperaturänderung erfolgt durch
Außenluftzufuhr mit EC-Ventilator(en).
• Erfassung der Istwerte mit separater
Sensorik.
• System zur Wand-Aufputzinstallation.
4
oder 3 x 1,5 mm
2
2
Nicht zulässiger Betrieb
Gerät auf keinen Fall einsetzen:
• ln der Nähe von brennbaren Materialien,
Flüssigkeiten oder Gasen.
• ln explosionsfähiger Atmosphäre.
5. Technische Daten
• Siehe Typenschild bzw. gültigen Katalog.
6. Montage
Ø Montageort für EC -Gerät [1] aus
wählen und für ebenen Untergrund sorgen.
Ø Montageort für Sensorik [11] auswählen:
Temperaturregelung:
– Im oberen Bereich des Raumes.
– Nicht in einer Ecke.
– Einbaulage Temperaturfühler nur nach
unten zulässig.
Differenztemperaturregelung:
– Oben und unten im Raum
Druckregelung:
- Bsp. Maico Druckssensor DS 500,
Art.-Nr. 0157.0118, Montage siehe
separate An leitung
Ø Leitungen verlegen, für zulässige Typen
siehe Kapitel 4:
– Zwischen EC-Gerät und Temperaturfühler
2-adrige Steuerleitung und
– zwischen EC-Gerät und Ventilator 2-adri-
ge Leitung verwenden.
– für Drucksensor siehe separate Anleitung
Ø Netzleitung verlegen.
Ø Zentralschraube für EC-Gerät anbringen.
Für Abstandsmaße siehe Geräte rückseite.
Geeignetes Befestigungsmaterial ist
bauseitig bereitzustellen.
Ø EC-Gerät [1] Klemmenkastendeckel [4]
entfernen.
Ø An der Unterseite des EC-Gehäuses
gewünschte Leitungsdurchbrüche an den
Sollbruchstellen herausbrechen.
