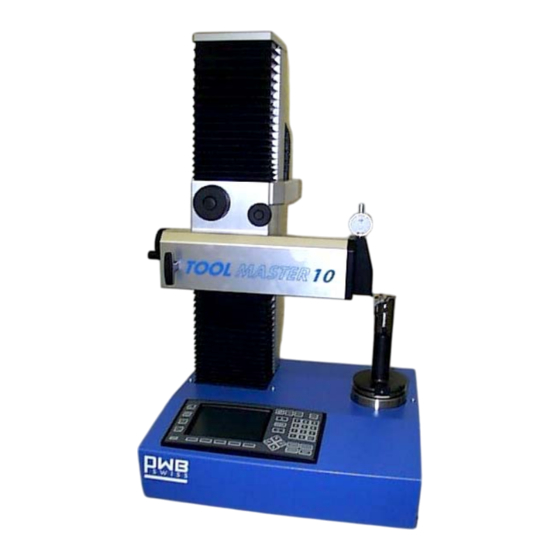

PWB TOOL MASTER 10 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PWB Anleitungen
  4. Messgeräte
  5. TOOL MASTER 10
  6. Bedienungsanleitung

PWB TOOL MASTER 10 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
TOOL MASTER 10
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PWB TOOL MASTER 10

Inhaltszusammenfassung für PWB TOOL MASTER 10

  • Seite 1 TOOL MASTER 10 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Projektor justieren ( nur bei TM 10 mit Projektor ) ........35 4.3. Parallelitätskompensation X- und Z-Achse ..........35 Einstellung des absoluten Nullpunkts ”00” ..........36 Technische Daten ..................... 37 Spannungsversorgung .................. 37 Physikalische und mechanische Kennwerte..........37 Index........................39 © PWB Swiss AG Ausgabe September 2004...
  • Seite 3 Seite 3 PASSWORT 070583 © PWB Swiss AG Ausgabe September 2004...

  • Seite 4: Garantiebedingungen

    Verantwortung oder irgendeine Haftung für Folgeschäden, die auf den Gebrauch oder den Inhalt dieses Benutzerhandbuches zurückzuführen sind. Weiterhin sei darauf hingewiesen, dass die PWB Swiss AG weder Garantie noch die juristische Verantwortung oder irgendeine Haftung für Folgeschäden übernimmt, die auf falschen Einsatz der Hard- bzw. Software zurückzuführen sind.

  • Seite 5: Bedienungsanleitung Messelektronik Tc 100

    Numerischer Tastenblock Eingabe Werkzeugnummer, Maße etc. Taste +/- zusätzlich zur Erhöhung des Bildschirmkontrastes (TASTE drücken u. halten erhöht Kontrast kontinuierlich) Taste · zusätzlich zur Reduzierung des Bildschirmkontrastes (TASTE drücken u. halten reduziert Kontrast kontinuierlich) © PWB Swiss AG Ausgabe September 2004...
  • Seite 6 Seite 6 Einstellung des Bildschirmkontrastes können nur im Messmodus gemacht werden Modus-Tasten Umschaltung Durchmesser/Radius Zurück zum Absolut-Modus Umschaltung Inch/mm Print-Taste Zum Drucken der Daten oder speichern in Listen © PWB Swiss AG Ausgabe September 2004...

  • Seite 7: Grundeinstellungen

    Z=µm/mmX und drücken Sie erneut LERNEN. Wiederholen Sie die Prozedur für Z. Mit der Taste QUIT gelangen Sie in den Messmodus Achtung: Die Kompensation X in Abhängigkeit von Z (X=µm/mmZ) muss bei der Inbetriebnahme durchgeführt werden ! Die Z-Kompensation kann zusätzlich durchgeführt werden. © PWB Swiss AG Ausgabe September 2004...
  • Seite 8 Seite 8 Kompensation X-ACHSE Kompensation Z-ACHSE © PWB Swiss AG Ausgabe September 2004...

  • Seite 9: Einstellung Des Absoluten Nullpunktes

    Nach Bestätigen mit ENTER schaltet der Rechner in den Messmodus um. Der absolute Nullpunkt ist eingesetzt. Die Ist-Position in Bezug auf den absoluten Nullpunkt wird angezeigt. Den Adapter 00 ( absoluter Nullpunkt ) können Sie nicht löschen. © PWB Swiss AG Ausgabe September 2004...

  • Seite 10: Passwort Eingeben

    Der soeben eingegebene Adapter 10 ist der momentan gültige. Der Offset zum absoluten Nullpunkt 00 wurde verrechnet. Es können 99 Adapter gespeichert werden. Jedem Adapter kann eine Achsvertauschung, eine Änderung der Zählrichtung für die Achse, sowie ein bestimmtes Ausdruckformular bzw. Etikett zugeordnet werden. © PWB Swiss AG Ausgabe September 2004...

  • Seite 11: Bezugsnullpunkte Wählen

    ENTER. Nach Drücken der Taste ENTER wird automatisch in das Messfenster umgeschaltet. 1.2.6 Bezugsnullpunkte editieren und löschen In der Übersichtsliste der Bezugsnullpunkte können Sie mit den Softkeys EDIT und LÖSCHEN Bezugsnullpunkte editieren oder löschen. Den absoluten Nullpunkt kann man nicht löschen. © PWB Swiss AG Ausgabe September 2004...

  • Seite 12: Werkzeuge Vermessen

    Liste gespeichert) und LISTE/DRUCKER (Etikett wird gedruckt und Daten werden in Liste gespeichert) gewählt werden. Wollen Sie keine Werkzeugnummer vergeben, so drücken Sie gleich die entsprechende SW-Taste Speichern in die Werkzeuglist ohne Wkz. Nummer ist nicht möglich. © PWB Swiss AG Ausgabe September 2004...
  • Seite 13 Richten Sie die Bezugsschneide am Projektor aus. Drücken Sie die Taste INKREMENTAL gefolgt von der Achstaste, welche genullt werden soll. Drücken Sie die betreffende Achstaste (im Beispiel X), in der Anzeige erscheint INC anstelle von ABS, X wird genullt. © PWB Swiss AG Ausgabe September 2004...
  • Seite 14 Seite 14 Drücken Sie zum Beenden des inkrementalen Modus die Taste Absolut. © PWB Swiss AG Ausgabe September 2004...

  • Seite 15: Werkzeuge Vermessen Mit Eingabe Von Solldaten

    Platznummer. Markieren Sie mit den Cursor-Tasten die Zeile Soll X. Ein neuer Softwarekey „IMPORT“ erscheint. Übernehmen Sie die momentanen Werkzeugdaten durch Drücken dieser Taste. Die Istdaten wurden als Solldaten übernommen. Speichern Sie das Werkzeug durch Drücken des Softwarekeys „SPEICH.“ © PWB Swiss AG Ausgabe September 2004...
  • Seite 16 Drücken Sie die Taste WERKZEUG gefolgt von der Software-Taste WÄHLEN. Markieren Sie mit der Cursor-Taste die betreffende Werkzeugnummer und bestätigen Sie mit ENTER. Vermessen Sie das Werkzeug und beenden Sie mit Taste PRINT bzw. QUIT. © PWB Swiss AG Ausgabe September 2004...

  • Seite 17: Werkzeugliste

    Einzelne Werkzeuge können aus der Liste gelöscht werden. Markieren Sie hierzu den betreffenden Datensatz (Stern vor WKZ-Nummer) und löschen Sie diesen mit der Taste CANCEL. Beenden Sie den Editiermodus durch Drücken der Taste QUIT. © PWB Swiss AG Ausgabe September 2004...
  • Seite 18 Je nach Einstellung der Datenausgänge kann die Liste an verschiedene Geräte gesendet werden. Siehe Kapitel Datenübertragung Es können maximal 100 Werkzeuge in die Liste gespeichert werden. ACHTUNG: Vor dem Speichern neuer Werkzeuge in die Werkzeugliste, muss die alte Liste Gelöscht werden. © PWB Swiss AG Ausgabe September 2004...

  • Seite 19: Messfunktionen

    Werkzeugen. Die Position X/Z wird entweder als MAX, MP oder IST gedruckt. Ein Indikator hierfür erscheint ebenfalls auf dem Etikett. Drücken Sie zum Beenden der Funktion die Taste FINISH oder PRINT gefolgt von der entsprechenden SW-Taste für den Ausdruck. © PWB Swiss AG Ausgabe September 2004...

  • Seite 20: Winkelmessung

    Lage. Zusätzlich wird der Winkelwert ausgegeben. Drücken Sie zum Beenden der Funktion die Taste FINISH oder PRINT (Etikett wird gedruckt). Werkzeug mit Winkel speichern Das Abspeichern eines Werkzeugs erfolgt wie bei der Radiusvermessung ! © PWB Swiss AG Ausgabe September 2004...

  • Seite 21: Datenausgabe

    Das Menü Form Chars bleibt leer. Es dient der Ausgabe von Steuerzeichen für spezielle Etikettendrucker. Pro Zeile dürfen nur 3 Zeichensätze (jeweils 2 Ziffern) eingegeben werden. Die folgenden Abbildungen beschreiben die Standardeinstellungen für den Seiko- Drucker . © PWB Swiss AG Ausgabe September 2004...

  • Seite 22: Etiketten Ausdruck

    Fall 2: Mit Werkzeugnummer, im Radius-Modus. Taste PRINT, gefolgt von Eingabe der Werkzeugnummer TN : A : 01 wie oben X R : 15.000 mm Abs ; X-Wert RADIUS, ABS für Absolutposition 99.987 mm Abs ; © PWB Swiss AG Ausgabe September 2004...

  • Seite 23: Adapterliste Drucken

    | 10 0.000 mm D | 10.000 mm | 20 0.000 mm D | 20.000 mm | 30 0.000 mm D | 30.000 mm | 40 0.000 mm D | 40.000 mm +--------+----------------------+-------------------------+ © PWB Swiss AG Ausgabe September 2004...

  • Seite 24: Werkzeug-Bibliothek Drucken

    Wählen Sie im Fenster VERBINDEN mit die Zeile Verbinden über und markieren Sie COM1 oder COM2, je nachdem an welcher Schnittstelle Sie angesteckt haben. Geben Sie die Übertragungsparameter analog zu den in der Steuerung eingestellten ein und bestätigen Sie mit OK. © PWB Swiss AG Ausgabe September 2004...
  • Seite 25 Die Terminaleinstellungen müssen nur einmal durchgeführt werden. Die Sitzung bleibt erhalten und muß nur angeklickt werden. Öffnen Sie die Datei CAPTURE.TXT durch Doppelklicken auf die Ikone. Die Daten können in eine beliebige Datei abgespeichert werden. © PWB Swiss AG Ausgabe September 2004...

  • Seite 26: Setup

    Tasten werden entsprechend der gewählten Funktion belegt Einstellmenüs welche die Arbeitsweise beeinträchtigen sind nur mittels Passwort änderbar und werden mit PW gekennzeichnet. Die meisten Einstellungen sind selbsterklärend. Erklärungsbedürftige werden am Ende speziell beschrieben. © PWB Swiss AG Ausgabe September 2004...
  • Seite 27 Art der Achse LINEAR bzw. Drehachse. Drucken: (PW) Die Felder VOR ZEILE, NACH ZEILE etc. dienen zum Ansteuern von Druckern mittels ASCII-Zeichen. Als Standard sind die Zeichen 10 u. 13 (Pos 1 + Zeilenvorschub) voreingestellt. © PWB Swiss AG Ausgabe September 2004...
  • Seite 28 Eingabefeld aktiviert und Sie geben das Passwort ein. Mit FINISH abschliessen Parallelit.-Kompensation: (PW) Menü zur Korrektur des Parallelitätsfehlers der Achsen des Voreinstellgerätes zur Werkzeugachse. Der Winkelfehler ist einfach durch Messen am Einstelldorn feststellbar. Vergleichen Sie Punkt 4.3 © PWB Swiss AG Ausgabe September 2004...
  • Seite 29 Kontrast und 140 für Beleuchtung. Lautstärke der Tastenrückmeldung. Die Einstellung A-REF nur positiv zum Ignorieren der negativen Vorzeichen bei der Adaptereingabe. Scr Saver schaltet die Anzeige nach der eingestellten Zeit in Minuten ab, auch die Projektorbeleuchtung wird ausgeschaltet. © PWB Swiss AG Ausgabe September 2004...
  • Seite 30 Sämtliche Einstellungen, inklusive der Korrekturdaten, werden ausgedruckt. Einstellungen in Datei schreiben (Back up) Sämtliche Einstellungen können mit dem Programm RS232 als Datei abgespeichert werden. Der Datentransfer erfolgt über die serielle Schnittstelle an einen PC. © PWB Swiss AG Ausgabe September 2004...
  • Seite 31 Fall an den Lieferanten des Geräts! ACHTUNG: Nach einem RESET ist das Gerät zur Verwendung mit Projektor (Licht) voreingestellt. Bei T-CAM Anwendung ist das Gerät, wie in Kapitel Grundeinstellung u. Kapitel Option T-Cam beschrieben, umzustellen ! © PWB Swiss AG Ausgabe September 2004...

  • Seite 32: Inbetriebnahme

    Wärmequelle ausgesetzt werden. 4. Entfernen Sie die rote Transportsicherungsschraube (1) auf dem Deckel des Messturms. (Achtung: bei TOOL MASTER 10-P zuerst Projektor montieren!!!!) 5. Lösen Sie durch Linksdrehung des Handrades (2) die Z-Achse und des Handrades (3) die X-Achse.

  • Seite 33: Bedienung

    16. Um beide Achsmasse (Z + X-Achse) auf der Messelektronik anzuzeigen, arbeiten Sie mit der Haltefunktion. Transportsicherungsschraube (1) Handrad X-Achse (3) Messuhr (9) Handrad Z-Achse (2) 2D Messtaster (6) Feinverstell- räder (4, 5) Werkzeugaufnahme mit Konusnadel- hülse (7) © PWB Swiss AG Ausgabe September 2004...

  • Seite 34: Eichen Des Voreinstellgerätes

    Werkzeugachse als scharfe Kante auf dem Projektor erscheint. Verwenden Sie hierzu ein zum Zentrum geschliffenes Werkzeug (Spitze) oder einen Kugeltaster (3-D Kantentaster). 2 Lampenführung 1 Verstellschraube 3 Befestigungsschraube M 3 © PWB Swiss AG Ausgabe September 2004...

  • Seite 35: Projektor Justieren ( Nur Bei Tm 10 Mit Projektor )

    Werkzeugaufnahme aufgelegt werden. Markieren Sie danach mittels Pfeiltasten Z=µm/mmX und drücken Sie erneut LERNEN. Wiederholen Sie die Prozedur für Z. Mit der Taste QUIT gelangen Sie in den Messmodus Weitere Informationen finden sie unter Punkt 1.2.1 dieser Anleitung © PWB Swiss AG Ausgabe September 2004...

  • Seite 36: Einstellung Des Absoluten Nullpunkts "00

    Rechner in den Messmodus um. Der Absolute Nullpunkt ist eingesetzt. Die Ist- Position in Bezug auf den absoluten Nullpunkt wird angezeigt. Weitere Informationen zu diesem Vorgang erhalten Sie unter Punkt 1.2.2 dieser Anleitung. © PWB Swiss AG Ausgabe September 2004...

  • Seite 37: Technische Daten

    Die Messelektronik ist mit einer Pufferbatterie ausgerüstet. Lebensdauer ca 10 Jahre. Austausch erfolgt über den Händler. ACHTUNG Das Gerät niemals öffnen. Es befinden sich keine Wartungsteile im Gerät Tool Master 10 gesamt Schutzgrad: IP2x © PWB Swiss AG Ausgabe September 2004...
  • Seite 38 INPUT 1 10101 Glasmasstab Z-Achse Glasmasstab X-Achse serielle Schnittstelle Drucker / PC 10101 serielle Schnittstelle T-CAM Signal PRINTER LAMP AC INPUT Parallele Schnittstelle Lampe 6V output Stromversorgung Drucker Belegung DC-Ausgang: Ansicht vom Stecker ! © PWB Swiss AG Ausgabe September 2004...

  • Seite 39: Index

    Werkzeuge vermessen mit Eingabe von Solldaten 15 Kabelbelegung 21 Werkzeug-Istwerte als Sollwerte Kommando-Tasten 5 speichern 15 Werkzeugliste 17 Menü Ausdruck 21 Werkzeug-Solldaten direkt eingeben 16 Menü Schnittstelle 22 Winkel 20 Menü-Taste 5 Winkel-Korrektur 28 © PWB Swiss AG Ausgabe September 2004...
