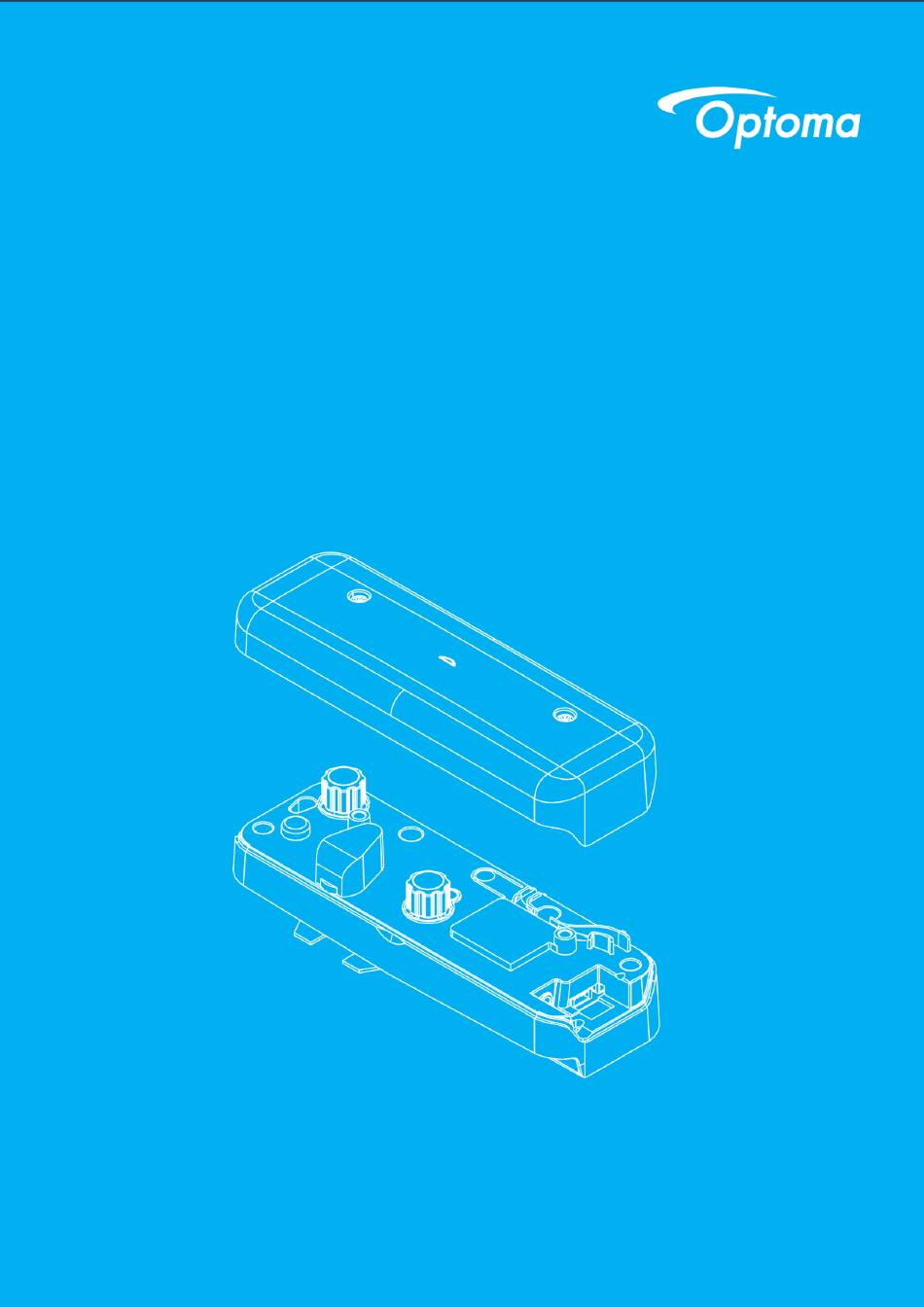

- Seite 1 TouchBeam Interactive Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Nutzungshinweis ........................2 Vorsichtsmaßnahmen ............................2 Funktionsweise ..............................2 Lieferumfang ..........................3 Vor der Installation – Umgebung prüfen ..................4 Informationen zur TouchBeam-Installation ....................... 5 Whiteboard-Richtlinien ............................6 Flachheit der Projektionsfläche messen ......................10 Installationsanleitung ....................... 11 Installationsablauf ............................11 Halterung installieren ....................... -
Seite 3: Nutzungshinweis
Nutzungshinweis Bitte befolgen Sie alle Warnungen, Vorsichtsmaßnahmen und Wartungshinweise in dieser Bedienungsanleitung. Warnung – Demontieren Sie das TouchBeam-Modul nicht. Warnung – Verwenden, lagern und hinterlassen Sie das TouchBeam-Modul nicht in der Nähe von Feuer oder an Orten mit hohen Temperaturen, z. B. im direkten Sonnenlicht oder in durch die Sonne erhitzten Fahrzeugen. -
Seite 4: Lieferumfang
Lieferumfang 2 x Schraube 2 x Schraube Interaktiv-Kabel TouchBeam-Modul (M2, 6 mm) (M6, 6 mm) Netzkabel TouchBeam- Doppelseitiges Ausrichtungsaufkleb Halterung USB-Kabel, 5 m Klebeband TouchBeam- Montageplatte Montageplatte CD mit 2 x passiver Stift Bedienungsanleitun g und Software... -
Seite 5: Vor Der Installation - Umgebung Prüfen
Vor der Installation – Umgebung prüfen Stellen Sie vor der Aufstellung und Installation von Projektor und TouchBeam-Modul sicher, dass Stromversorgung und Verkabelung am Aufstellungsort funktionstüchtig sind. Hinweis: Installieren Sie den Projektor nicht in der Nähe von anderen elektrischen Geräten, wie Leuchtstofflampen oder Klimaanlagen. -
Seite 6: Informationen Zur Touchbeam-Installation
Informationen zur TouchBeam-Installation Vor Installation des TouchBeam-Moduls muss sichergestellt sein, dass die Projektionsfläche die folgenden Kriterien erfüllt: 1. Die Projektionsfläche ist glatt, eben, ohne jegliche Unebenheiten von mehr als 5 mm. Die Fläche kann eine flache Wand oder ein Whiteboard sein. Einzelheiten zur Prüfung der Flachheit finden Sie auf Seite 8. -
Seite 7: Whiteboard-Richtlinien
Whiteboard-Richtlinien Bitte befolgen Sie bei Installation des TouchBeam-Moduls an einem Whiteboard die nachstehenden Richtlinien Bei Bildern mit Standardseitenverhältnis (4:3, 16:10 und 16:9) TouchBeam-Modul 20 – 180 mm Lücke Projiziertes Bild Blende Whiteboard-Rahmen 10 mm Lücke 10 mm Lücke Bildgröße: 70” ~ 115”* ... - Seite 8 Bei ultrabreiter (24:9) Bildgröße TouchBeam-Modul 40 – 100 mm Lücke Projiziertes Bild Blende Whiteboard-Rahmen 10 mm Lücke 10 mm Lücke Bildgröße: 120 – 140 Zoll, ultrabreit Von der Oberkante des Bildbereichs muss eine Lücke von 40 bis 100 mm bis zur Unterkante des TouchBeam-Moduls eingehalten werden ...
- Seite 9 Hinweis: Falls die Dicke des Whiteboard-Rahmens 3 mm übersteigt, werden das vom Whiteboard-Rahmen reflektierte Lichtstörungen möglicherweise von der IR-Kamera erkannt. Die kann die Berührungsfunktion beeinträchtigen. Als Gegenmaßnahme sollten Sie eine 50-mm- anstelle einer wie in der Abbildung auf der vorherigen Seite gezeigten 10-mm-Grenze rund um das projizierte Bild einhalten.
- Seite 10 Projiziertes Bild IR-Strahl 10 mm > 10mm 25mm Rahmen...
-
Seite 11: Flachheit Der Projektionsfläche Messen
Flachheit der Projektionsfläche messen Kriterien: Gesamtflachheit der Fläche sollte eine Varianz von weniger als 5 mm aufweisen. Ausrüstung: Nivelliergerät (1,2 bis 1,5 m) und Dickenmesser. Teilen Sie die Projektionsfläche wie in der nachstehenden Abbildung gezeigt in 16 gleich große Segmente. -
Seite 12: Installationsanleitung
Installationsanleitung Installationsablauf o Projektorhalterung installieren (siehe Installationsanleitung der Halterung) o Projektor an Halterung befestigen (siehe Installationsanleitung der Halterung) o Eingangsquellen am Projektor anschließen o Projizierte Bilder anpassen (siehe Installationsanleitung der Halterung) o Whiteboard installieren (siehe Installationsanleitung des Whiteboards) o TouchBeam-Modul installieren ... -
Seite 13: Halterung Installieren
Halterung installieren Schritt 1: Montageplatte an der Wand befestigen Zur Vereinfachung der Installation montieren Sie die Halterung mittels Position 1 an der Wand, markieren Sie dann die anderen Positionen mit Hilfe einer Wasserwaage. Nehmen Sie die Halterung ab und bohren Sie Löcher an den anderen Positionen ... -
Seite 14: Schritt 2: Projektor An Der Montageplatte Befestigen
Schritt 2: Projektor an der Montageplatte befestigen Platzieren Sie den Projektor auf einem weichen, sauberen Untergrund Positionieren Sie die vormontierte Montageplatte an der Oberseite des Projektors Setzen Sie 5xA-Schrauben (M4 x 10 mm) aus dem Befestigungsset ein; ziehen Sie sie mit einem Schraubendreher fest... -
Seite 15: Schritt 3: Projektor An Der Halterung Befestigen
Schritt 3: Projektor an der Halterung befestigen Heben Sie Projektor und Montageplatte in Position – Abb. 3A Heben Sie den Projektor an, sodass die beiden Haken über die Halterungen an der schwarzen Formung gleiten – Abb. 3B Positionieren Sie die Unterlegscheibe C und die tropfenförmige Sicherungsscheibe D an den Haken –... -
Seite 16: Schritt 4: Größe Des Projizierten Bildes Anpassen
Schritt 4: Größe des projizierten Bildes anpassen Lösen sie die beiden Schrauben am Projektorträger – Abb. 4A Lösen Sie die Schraube am Längenfeinversteller – Abb. 4B Schieben Sie Träger und Feinversteller zusammen, bis die Bildgröße annähernd stimmt – Abb. -
Seite 17: Schritt 5: Neigungswinkel Anpassen (Vertikale Trapezverzerrung)
Schritt 5: Neigungswinkel anpassen (vertikale Trapezverzerrung) Zum Anpassen des Neigungswinkels lösen/festziehen Lösen Sie die einzelne Schraube (M8 x 75 mm) – Abb. 5A Passen Sie den Projektor auf den erforderlichen Winkel an – Abb. 5B Ziehen Sie die Schraube zum Fixieren des Projektorwinkels fest – Abb. 5C ... -
Seite 18: Schritt 6: Neigungswinkel Anpassen (Gierwinkel)
Schritt 6: Neigungswinkel anpassen (Gierwinkel) Festziehen (im Uhrzeigersinn) Lösen (gegen den Uhrzeigersinn) Passen Sie das markierte Daumenrad zur Feineinstellung des Gierwinkels an – Abb. 6E Zum Absenken der linken Seite des Projektors drehen Sie das Daumenrad im Uhrzeigersinn fest ... -
Seite 19: Schritt 7: Neigungswinkel Anpassen (Horizontale Trapezverzerrung)
Schritt 7: Neigungswinkel anpassen (horizontale Trapezverzerrung) Festziehen (im Uhrzeigersinn) Lösen (gegen den Uhrzeigersinn) Die Projektorhalterung ist vorgespannt und kann von Hand gedreht werden Passen Sie das markierte Daumenrad zur Feineinstellung der Projektorrotation an – Abb. 7A Zum Annähern der linken Seite des Projektors an die Projektionsfläche drehen Sie das Daumenrad im Uhrzeigersinn fest ... -
Seite 20: Whiteboard Installieren
Whiteboard installieren Bitte beachten Sie die Installationsanweisungen des Whiteboards Hinweis: Whiteboard und Projektor sollten zentral zueinander installiert werden. Die Unterkante des Bildes muss mindestens 10 mm von der Unterkante des Whiteboards entfernt sein. An der Oberseite des TouchBeam-Moduls muss genügend Abstand eingehalten werden. Hinweis: Falls das Whiteboard bereits installiert ist, beachten Sie bitte Seite 36... -
Seite 21: Touchbeam-Modul Installieren
TouchBeam-Modul installieren Schritt 1: TouchBeam-Modul montieren 1. Ö ffnen Sie die obere Abdeckung mit einem Schraubendreher. 1.2 Halterung an Whiteboard oder Wand montieren Entfernung des Moduls vom projizierten Bild Mindestens 13,5 cm von der Basisplatte Mindestens 10 cm vom Boden des TouchBeam-Moduls 1.3a Kurzfristige Demonstration: Befestigen Sie doppelseitiges Klebeband (im Zubehörkarton) an der Halterung, kleben Sie sie dann an das Whiteboard oder an die Wand. -
Seite 22: Modul Mit Schrauben An Der Halterung Befestigen
1.3b Langfristige Benutzung: TouchBeam-Halterung mit Schrauben am Whiteboard befestigen: ΦO= Bohraufsatz: 2,3mm Schraubentyp: M3x6L ΦO Schraubenkopf: < 5,5 mm, Dicke < 2,5 mm 1.4 Modul mit Schrauben an der Halterung befestigen 1.5 Interaktiv-Kabel am TouchBeam-Modul anschließen Hinweis: Der rechtwinklige Anschluss muss mit dem TouchBeam-Modul verbunden werden. -
Seite 23: Schritt 2: Dienstprogramm Installieren
Schritt 2: Dienstprogramm installieren 1. Systemanforderungen Damit die Berührungsfunktion normal arbeiten kann, muss Ihr Computer die in der nachstehenden Tabelle gezeigten Systemanforderungen erfüllen. Systemanforderungen Betriebssystem Microsoft Windows XP (SP3)/Windows 7 (32 Bit/64 Bit)/Windows 8 (erfordert Installation von .NET Framework 4.0) Prozessor Intel®... -
Seite 24: Schritt 3: Ersteinrichtung
Schritt 3: Ersteinrichtung Befolgen Sie bei der erstmaligen Einrichtung die Installationsanleitung zum Abschließen der Installation (... -
Seite 25: Schritt 4: Betriebsmodus
Schritt 4: Betriebsmodus Die Betriebssysteme Windows 7 und Windows 8 unterstützen Mehrpunkt-Berührungssteuerung. Wählen Sie den standardmäßigen Berührungsmodus ( ) zur Mehrpunkt-Berührungssteuerung oder wechseln Sie bei Verwendung des Lichtstifts (IR-Stift) in den Stiftmodus ( Bitte beachten: Die Betriebssysteme Windows XP und Mac unterstützen nur Einzelpunkt- Berührungssteuerung... -
Seite 26: Schritt 5: Touchbeam-Ausrichtung
Schritt 5: TouchBeam-Ausrichtung 1. Drücken Sie die Schaltfläche zum Umschalten in den Modus mit sichtbarem Licht (rote LED blinkt kontinuierlich) LED-Indikator Modus Blaue LED Rote LED Beschreibung IR-Lasermodus Konstant IR-Laser aktiv Sichtbares-Licht- Sichtbares Licht aktiv (IR-Laser aus, Konstant Blinkt Modus Berührungssteuerung deaktiviert) Fehler Konstant... - Seite 27 4. Drehen Sie den grauen Knopf gegen den Uhrzeigersinn, bis beide Strahlen auf derselben Höhe symmetrisch sind. 5. Drehen Sie den schwarzen Knopf gegen den Uhrzeigersinn, bewegen Sie die Strahlen nach unten, bis sie den Whiteboard-Rahmen treffen. 6. Prüfen Sie die Höhe mit dem Ausrichtungsaufkleber beim linken und rechten Strahl. Die Strahlen sollten sich innerhalb des grauen Streifens befinden.
- Seite 28 7. Drücken Sie die Taste zum Zurückschalten in den IR-Modus noch einmal (die blaue LED leuchtet). LED-Indikator Modus Blaue LED Rote LED Beschreibung IR-Lasermodus Konstant IR-Laser aktiv Sichtbares-Licht- Sichtbares Licht aktiv (IR-Laser aus, Konstant Blinkt Modus Berührungssteuerung deaktiviert) Fehler Immer aktiv Fehler des LD-Moduls. 8.
-
Seite 29: Schritt 6: Berührungsbereichseinstellung
Schritt 6: Berührungsbereichseinstellung A. Automatische Berührungsbereich-Einstellung wählen: Hinweis: Alle Softwareapplikationen schließen Umgebungslicht reduzieren Objektiv während der Touch Area Setting (Berührungsbereichseinstellung) nicht blockieren oder schütteln Prüfen Sie, ob das Projektionsbild deutlich ist. Falls nicht, passen Sie den Fokus zum Scharfstellen des Bildes an Falls die Fehlermeldung angezeigt wird, wechseln Sie zur manuellen Berührungsbereichseinstellung. - Seite 30 B-1. Nachdem die Kamera das Projektionsbild erfasst hat, erscheint ein Berührungsbereichsfenster. Falls das erfasste Bild nicht klar genug ist, stellen Sie bitte erneut „Umgebungslicht-Modusauswahl“ entsprechend der tatsächlichen Umgebungsbeleuchtung von „Auto“ auf „Hell“ oder „Dunkel“ ein. Drücken Sie dann „Vorschau“ und die Kamera erfasst das Bild erneut. B-2.
-
Seite 31: Schritt 7: Kalibrierung
Schritt 7: Kalibrierung A. Automatische Kalibrierung wählen Hinweis: Falls eine Meldung über den Fehlschlag des Vorgangs erscheint, befolgen Sie die nachstehend gezeigten Schritte zur Problemlösung. Alle Softwareapplikationen schließen Umgebungslicht reduzieren Objektiv während der Kalibrierung nicht blockieren oder schütteln ... -
Seite 32: Schritt 8: Berührungsempfindlichkeit
Schritt 8: Berührungsempfindlichkeit Wenn die Berührungsfunktion nicht reagiert oder das Schreiben unterbrochen wird. Sie können die Empfindlichkeit zur Anpassung der Touch Sensitivity (Berührungsempfindlichkeit) einstellen: Standard: 4 Max.: 10 (am empfindlichsten) Min.: 0 (am wenigsten empfindlich) -
Seite 33: Schritt 9: Problemlösung Betrachter
Schritt 9: Problemlösung Betrachter Manchmal kann Infrarotlicht (IR light (IR-Licht)) von umliegenden Lichtquellen die Leistung der Berührungssteuerung beeinträchtigen. Der Problemlösungsbetrachter zeigt Echtzeitbilder zur Fehlerbehebung. Verwenden Sie das Register auf der linken Seite des Bildschirms zum Umschalten zum IR- Lichtbetrachter. Jegliche Infrarotlichtstörungen werden im Fenster angezeigt. -
Seite 34: Anhang
Anhang Problemlösung Q1 Warum startet der PC nicht, wenn das USB-Kabel mit dem Projektor verbunden ist? 1. Ziehen Sie das USB-Kabel vom PC ab; oder 2. Rufen Sie das BIOS-Setup des PCs auf und ändern die „Boot-Reihenfolge“. Wählen Sie die Festplatte als oberste Priorität, speichern Sie die Änderung und starten Sie den PC neu. - Seite 35 Q3 Warum ist das Dienstprogrammsymbol ( ) rot und nicht grün ( Das rote Symbol ( ) weist auf eine fehlgeschlagene Verbindung hin. Dies kann folgende Ursachen haben: 1. Trennen Sie das USB-Kabel und schließen es wieder an; versuchen Sie es dann noch einmal.
- Seite 36 Q5 Wann sollten Kalibrierung und Berührungsbereichseinstellung durchgeführt werden? Bitte führen Sie Kalibrierung und Berührungsbereichseinstellung während der ersten Installation durch. Falls Projektor oder Whiteboard bewegt werden, sollten Berührungsbereichseinstellung und Kalibrierung erneut durchgeführt werden. Wenn die Notebook-/PC-Auflösung geändert wird, führen Sie die Kalibrierung erneut durch.
- Seite 37 2. Bitte führen Sie Auto-Kalibrierung und Auto-Berührungsbereichseinstellung mit den folgenden Problemlösungshinweisen noch einmal aus. a. Alle Softwareapplikationen schließen b. Umgebungslicht reduzieren c. Objektiv während der Kalibrierung nicht blockieren oder schütteln d. Prüfen Sie, ob das Projektionsbild deutlich ist. Falls nicht, passen Sie den Fokus zum Scharfstellen des Bildes an.
- Seite 38 Q9 Was ist zu tun, wenn eine Ecke des Projektionsbereichs unempfindlich reagiert oder unterbrochene Linien beobachtet werden? 1. Passen Sie die Berührungsempfindlichkeit zur Steigerung der Empfindlichkeit an und beachten Sie die Problemlösung in Schritt 9 zur Berührungsempfindlichkeit. 2. Falls die Berührungsfunktion unempfindlich bleibt, prüfen Sie bitte den optischen Anschluss.
-
Seite 39: Layout Des Interaktiv-Kabels
Anhang Layout des Interaktiv-Kabels 3,5-mm-Stecker 12-V-Ausgang Vorhangmodulerkennung Erde Laser aktivieren... -
Seite 40: Entfernungsrechner
Entfernungsrechner Oberkante des projizierten Bildes Projiziertes Bild Unterkante des projizierten Bildes Bildgröße 0,219m 0,472m 1,422m 1,066m 1,777m / 70 Zoll 0,181m 0,37m 1,57m 0,252m 0,505m 1,521m 1,141m 1,879m / 75 Zoll 0,194m 0,38m 1,64m 0,287m 0,540m 1,627m 1,220m 2,033m / 80 Zoll 0,207m 0,40m 1,75m... - Seite 41 1080p 0,193m 0,446m 1,770m 0,996m 2,031m / 80 Zoll 0,179m 0,37m 1,49m 0,244m 0,497m 1,972m 1,109m 2,263m / 89 Zoll 0,200m 0,39m 1,63m 0,249m 0,502m 1,992m 1,121m 2,286m / 90 Zoll 0,202m 0,39m 1,64m 0,305m 0,558m 2,214m 1,246m 2,541m / 100 Zoll 0,224m 0,42m 1,79m...
-
Seite 42: Technische Daten
Technische Daten I. TouchBeam-Touch-Modul Lasersicherheit Klasse 1 Abstand Vorhang zur 20 bis 100 mm bei 75 bis 115 Zoll, XGA/WXGA/1080p Projektionsfläche 40 bis 100 mm bei 120 bis 140 Zoll, 16:6 (ultrabreit) LED-Indikator Blau/Rot I/O-Port Interaktiv-Anschluss x 1 ID-Größe (B*L*H) 150,0 (B) x 50,0 (L) x 40,0 (H) mm Gewicht <... - Seite 43 Minimaler 110 MB Festplattenspeiche...
