A1 Hybrid Box Installationsanleitung

Willkommen bei Ihrer
A1 Hybrid Box!
Selbst installieren geht ganz einfach.
Ein ausführliches Video zur Installation
finden Sie auf A1.net/Installationsanleitung.
Paketinhalt
A1 Hybrid Box Netzwerkkabel Y-Kabel
Wichtige Hinweise
• Platzieren Sie die A1 Hybrid Box für eine optimale WLAN-Qualität
und Mobile-Empfangsqualität möglichst freistehend und in der Nähe
von einem Fenster.
• Bitte beachten Sie, dass es nach der Installation bis zu 24 Stunden
dauern kann, bis Sie mit voller Geschwindigkeit surfen können.
Die A1 Hybrid Box lassen Sie in dieser Zeit bitte eingeschaltet.
Hybrid Technologie
Was bedeutet eigentlich Hybrid und wie funktioniert die Technologie?
Hybrid bedeutet im Falle eines Internet-Anschlusses, dass der Breitband
(DSL)-Anschluss aus der Dose und die LTE-Mobil-Funktechnik gemeinsam
genutzt werden. Die Kombination von Breitband- und 4G/LTE-Technologie
machen das bestehende A1 Internet noch schneller.
LED Funktionsanzeige
Status Anzeige
Power leuchtet grün und dauerhaft
Power blinkt grün
DSL leuchtet grün und dauerhaft
DSL blinkt grün
DSL leuchtet nicht
Internet leuchtet dauernd grün
Internet blinkt grün
Bereits eingelegt
Internet leuchtet nicht
Du kannst alles.
Mode leuchtet grün und dauerhaft
Mode blinkt rot
A1 SIM-Karte
A1_Kombi_SIM-Card_2018_85_6x54abf.indd 1 13.02.18 10:20
Mode leuchtet nicht
Bonding leuchtet grün
Bonding leuchtet nicht
WLAN leuchtet grün und dauerhaft
WLAN blinkt grün
WLAN leuchtet nicht
LAN 1–4 leuchtet grün
VoIP leuchtet grün
USB leuchtet grün
Signal leuchtet grün
Ihre A1 Hybrid Box funktioniert nicht und/oder die
LEDs auf der Funktionsanzeige leuchten nicht?
• Überprüfen Sie, ob das Netzgerät mit Strom versorgt wird
und die A1 Hybrid Box eingeschaltet ist.
• Überprüfen Sie, ob Ihre A1 Hybrid Box richtig verkabelt ist.
• Starten Sie die A1 Hybrid Box durch Aus- und Einstecken
des Stromkabels neu.
USB
Aktivität
Die Hybrid Box ist eingeschaltet.
Die Hybrid Box wird aktualisiert.
Leitung verbunden
Leitung synchronisiert (bitte warten)
Verbindung zu Telefondose prüfen - kein Signal
Internetverbindung ist hergestellt und OK
Internetverbindung ist OK und Daten werden übertragen
Internetverbindung ist nicht OK
LTE-Empfang ist Ok (Mobilfunk-Verbindung)
SIM-Karte fehlt, ist nicht richtig eingelegt oder ist noch nicht aktviert >
Kontrollieren Sie, ob die SIM-Karte richtig eingelegt ist und führen Sie
einen Neustart der A1 Hybrid Box durch.
SIM-Karte fehlt oder kein LTE-Empfang > Ändern Sie den Standort
Ihrer A1 Hybrid Box oder montieren Sie eine externe Antenne
(bestellbar unter A1.net/hybrid-antenne oder im A1 Shop).
LTE-Empfang und Festnetz Internet Empfang sind aktiv
Fall 1:Falls die Mode LED grün leuchtet, haben Sie nur einen
LTE Empfang. Kontrollieren Sie die Verkabelung.
Fall 2: Falls Mode LED auch nicht leuchtet, haben Sie derzeit keine
Internetverbindung. Kontrollieren Sie die Verkabelung und überprüfen
Sie ob die SIM-Karte richtig eingelegt wurde.
WLAN ist eingeschaltet
WLAN-Verbindung via WPS ist möglich oder
Aktiver Datenverkehr über WLAN
WLAN ist ausgeschaltet > Drücken Sie dafür den
WLAN Knopf seitlich der A1 Hybrid Box.
Netzwerkgerät ist angesteckt, eingeschaltet und verbunden
Sprachtelefonie über VoIP ist verfügbar
USB Datenträger angeschlossen
Zeigt die Stärke der mobilen Verbindung an (wie am Handy). Eventuell
erreichen Sie eine bessere Verbindung, wenn Sie die A1 Hybrid Box an
einem anderen Standort platzieren, zb. nahe am Fenster und freistehend.

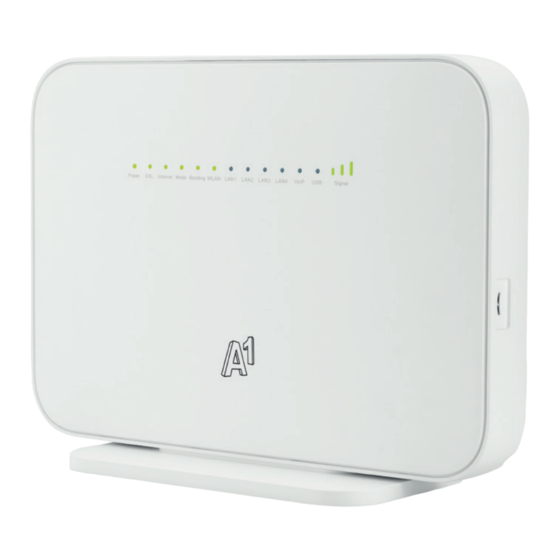

A1 Hybrid Box
Schnellstart
A1 Internet Optimizer App
Mit der App können Sie...
• Schritt für Schritt Ihr Modem installieren
• Ihre Internetgeschwindigkeit messen
• Ihren WLAN-Kanal für mehr Speed optimieren
• Den WLAN Namen und das Passwort mit wenigen Klicks ändern
• Bei Internet-Problemen hilfreiche Tipps & Tricks erhalten
