Zennio Touch-MyDesign Plus Kurzanleitung

Touch-MyDesign Plus. Kapacitiver KNX Touch-Taster
ZVI-TMDP4, ZVI-TMDP6, ZVI-TMDP8
EIGENSCHAFTEN:

Individuelle Gestaltung
WebTool.

4, 6 oder 8 Haupt-Tastflächen.

5 zusätzliche Tasten.

2 analog/digitale Eingänge.

Keine Hilfsspannung erforderlich.

Thermostatfunktion.

Integrierter Temperatursensor.

Status LED Anzeigen.

LED Helligkeit parametrierbar.

integrierter Busankoppler.

magnetische Befestigung mit Sicherheitsmechanismus.
Metallplatte zur Wandbefestigung im Lieferumfang enthalten.

Kompletter Datenerhalt bei Spannungsausfall.

Erfüllt CE Standard.
1. Temperatur- 2. KNX 3. Analog/digitale
fühler Anschluß Eingänge
7. Untere
6. Magnet 8. Obere LEDs
LEDs
Programmiertaste: Ermöglicht die Aktivierung des Programmiermodus. Durch Anlegen der
Busspannung bei gedrückter Programmiertaste geht das Gerät in den "Sicherheitsmodus".
Programmier-LED: zeigt an dass sich das Gerät im Programmiermodus befindet. Befindet
sich das Gerät im Sicherheitsmodus, blinkt sie in einem Intervall von 0,5 Sek.
ALLGEMEINE SPEZIFIKATIONEN
KONZEPT
Geräteart
Betriebsspannung
Spannungsbereich
KNX
Spannungsversorgung
Leistungsaufnahme
Anschlußtyp
Umgebungstemperatur
Lager-/Transporttemperatur
Relative Luftfeuchtigkeit
Relative Luftfeuchtigkeit bei Lagerung
Zusätzliche Eigenschaften
Kategorie Überspannungsfestigkeit
Betriebsart
Betätigungsart
Elektrische Aufforderungsperiode
Schutzart
Einbauart
Mindestabstände
Verhalten bei Busspannungsausfall
Verhalten bei Busspannungswiederkehr
Gewicht
CTI Index der Platine
Gehäusematerial
ANSCHLUSS DER EINGÄNGE
KONZEPT
Anzahl der Eingänge
Ausgangsspannung der Eingänge
Ausgangsstrom der Eingänge
Impedanz der Eingänge
Schaltertyp
Anschlussart
Maximale Leitungslänge
Länge des NTC-Fühlers
NTC Genauigkeit (@ 25ºC)
Temperatur-Mess-Präzision
Leitungsquerschnitt
Reaktionszeit AUS  EIN
Reaktionszeit AUS  EIN
Operationsanzeige
© Zennio Avance y Tecnología S.L.
der bedruckten Oberfläche
4. Programmier- 5. Programmier-
taste
9. Oberer Touchbereich
24VDC
29VDC
BESCHREIBUNG
2
+3.3V DC (wird vom Gerät zur Verfügung gestellt, in keinem Fall darf eine externe Spannung
angelegt werden)
1mA bei 3.3V DC pro Eingang
Ca. 3.3kΩ
Potenzialfreie Kontakte zwischen Eingang und Com
Klemmenblock, geschraubt
30m.
1.5m (verlängerbar bis 30 m)
0.5ºC
0.1ºC
von 0.15 mm² bis 1 mm²
Maximal 10ms.
Maximal 10ms.
keine
Edition 2
mittels
LED
1
BESCHREIBUNG
Elektrisches Steuergerät
29V DC
21...31V DC
8.5mA
7mA
Standard TP1 Busklemme für 0,50 mm² Querschnitt
von 5º C bis +40º C
von -20º C bis +60º C
30 bis 85% RH (ohne Kondensation)
30 bis 85% RH (ohne Kondensation)
Klasse B
III
Dauerbetrieb
Typ 1
Lang
IP20
Vertikaler oder horizontaler Einbau möglich Siehe "Montage- und Anschlussübersicht"
Entfernt von Wärmequellen, Luftzügen etc. montieren, um Fehlmessungen des
Temperaturfühlers zu vermeiden
Komplette Datensicherung
Zustand vor Busspannungsausfall
140 gr. ohne Metallplatte / 180 gr. mit Metallplatte
175 V
PC+ABS FR V0 Halogenfrei
Für weitere Informationen
Touch-MyDesign Plus
Technische Dokumentation
6
5
4
3
2
7

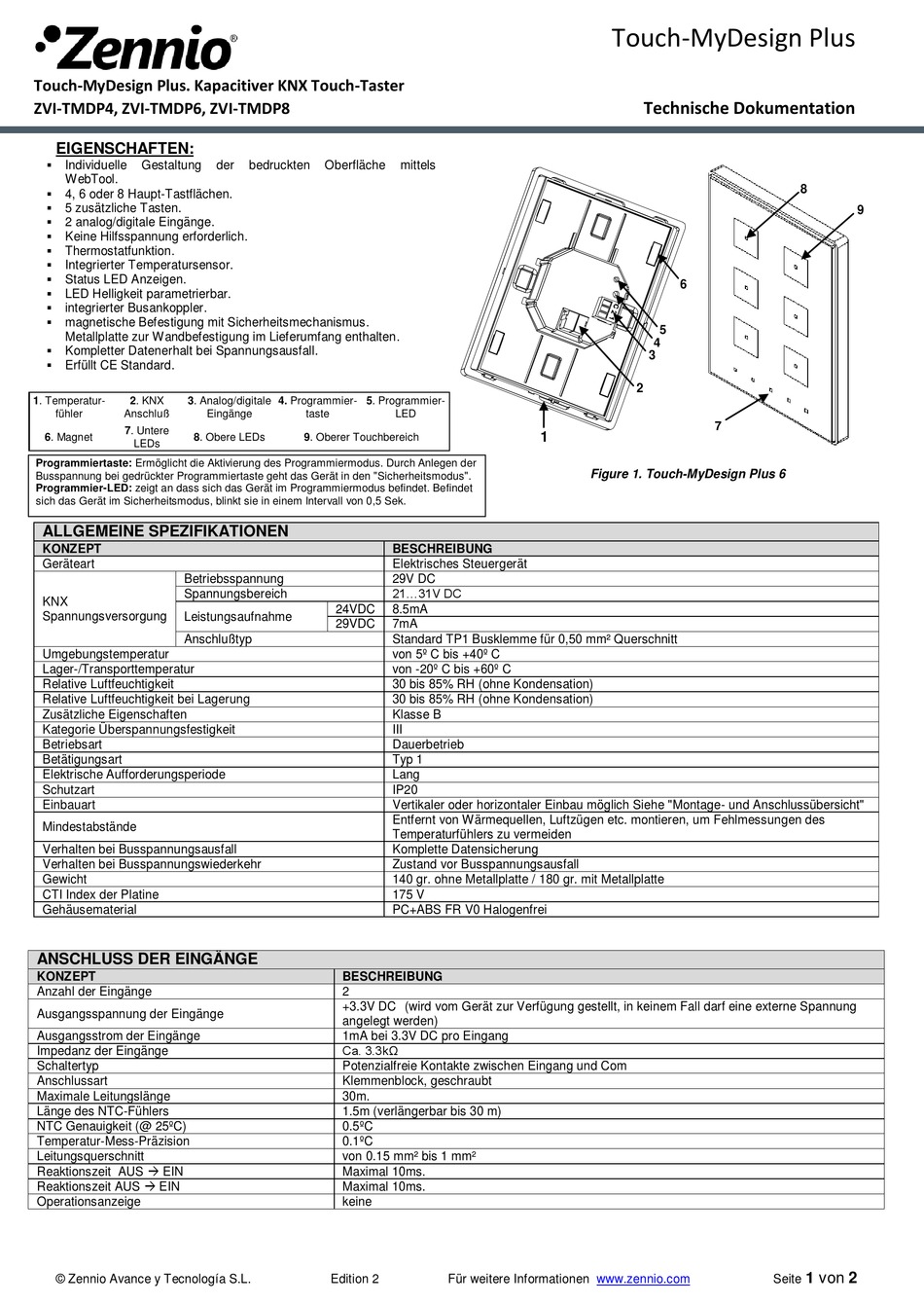

Figure 1. Touch-MyDesign Plus 6
