- bevestig de voorste beugel aan de motor
- zet de vleugel in de positie waarin hij maximaal gesloten is
- zet de aandrijving in gesloten stand (een paar millimeter voor de maximale slag)
- plaats de voorste beugel op de vleugel en teken de gaten af
Alvorens tot de definitieve bevestiging over te gaan (schroeven of lassen) ter controle een handmatige manoeuvre uitvoeren
en nagaan of de motor waterpas is (afb. G).

AFSTELLING MECHANISCHE EINDAANSLAGEN

De modellen ASY hebben een intern systeem waarmee de beweging mechanisch wordt beperkt, dit zijn verstelbare en
onafhankelijke blokkeringen (detail 11 en 14 van afb. A), één op de openingsbeweging en één op de sluitbeweging
(optioneel).
Gebruik van deze interne stops kan interessant zijn wanneer er geen blokkeringen aanwezig zijn of wanneer het niet mogelijk
is om de beweging van de vleugel op andere manieren te beperken. Daar waar de installatie dit toelaat verdient het echter
altijd de aanbeveling om de stops op de vleugels te gebruiken of te installeren.
De afstelling is heel eenvoudig:
- verwijder de schroeven (detail 6 van afb. A) en verwijder het carter (detail 4 van afb. A).
- monteer de mechanische stop op de wormschroef (afb. C) terwijl u de schroeven losgedraaid houdt.
- verplaats de vleugel naar het uiterste punt van de manoeuvre en schroef de schroeven van de eindaanslagen stevig vast.
- voer enkele manoeuvres uit om te zien of de positie correct is en sluit met het beschermcarter.
PROCEDURES VOOR DEBLOKKERING EN BLOKKERING (alleen onomkeerbare modellen)
Deze twee handelingen zijn alleen noodzakelijk in geval van storingen of wanneer de elektrische stroom uitvalt, de gebruiker
of het verantwoordelijke personeel moeten hierover geïnstrueerd worden door de installateur, die ook een exemplaar van
deze handleiding moet overhandigen. Deze handleiding moet, samen met de deblokkeersleutel, zorgvuldig worden bewaard.
Alvorens één van deze procedures uit te voeren, dient u zich ervan te verzekeren de stroomtoevoer naar de complete
automatisering te hebben uitgeschakeld, ook in geval van een stroomstoring in het net.
Voor handmatige handelingen moeten de eventuele elektrische blokkeringen en/of elektrische sloten worden
aangegeven en gedeblokkeerd.

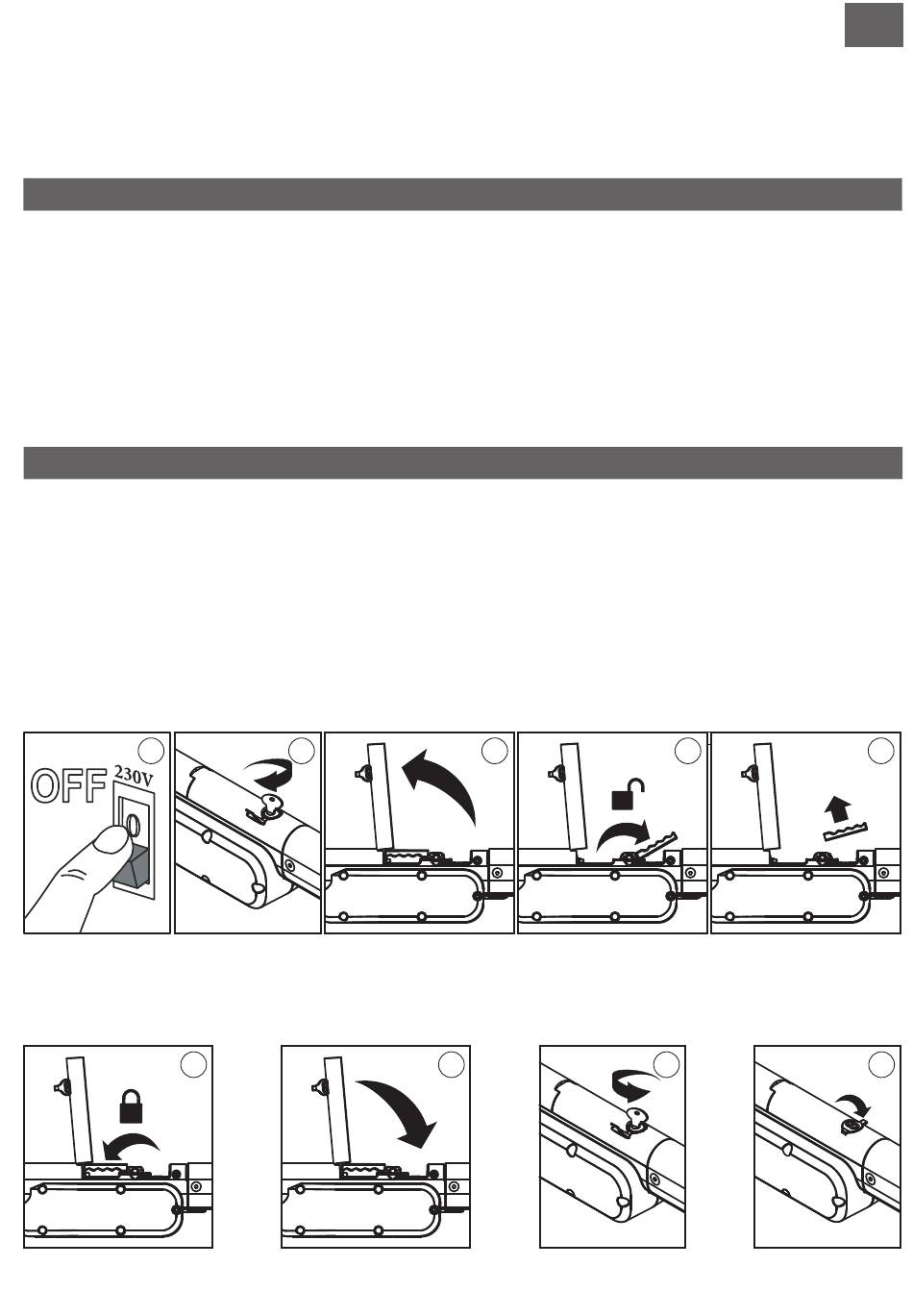

DEBLOKKERING: 1) schakel de elektrische voeding uit 2) maak de rubberen dop open, steek de sleutel in en draai hem naar
rechts 3) licht het beschermdeksel op 4) pak de hendel vast en draai hem naar de voorkant van de motor toe, op dit punt kan de
vleugel met de hand bewogen worden.
5) Het is mogelijk de vleugel gedeblokkeerd te houden en het deksel terug te zetten door de hendel eenvoudig weg te halen.
1
BLOKKERING: 6) pak de hendel vast en draai hem naar de achterkant van de motor, op dit punt is de vleugel geblokkeerd en
kan hij uitsluitend elektrisch worden bewogen.
7) Sluit na deze handeling altijd de afdekking 8) draai aan de sleutel om te blokkeren 9) en verzeker u ervan dat u de rubberen
dop van het slot goed heeft gesloten.
6
Voor de OMKEERBARE modellen hoeven alleen eventuele elektrische blokkeringen en/of elektrische sloten
ontgrendeld te worden.
2
7
3
8
