Inhaltszusammenfassung für Nine Eagles SKY EAGLE

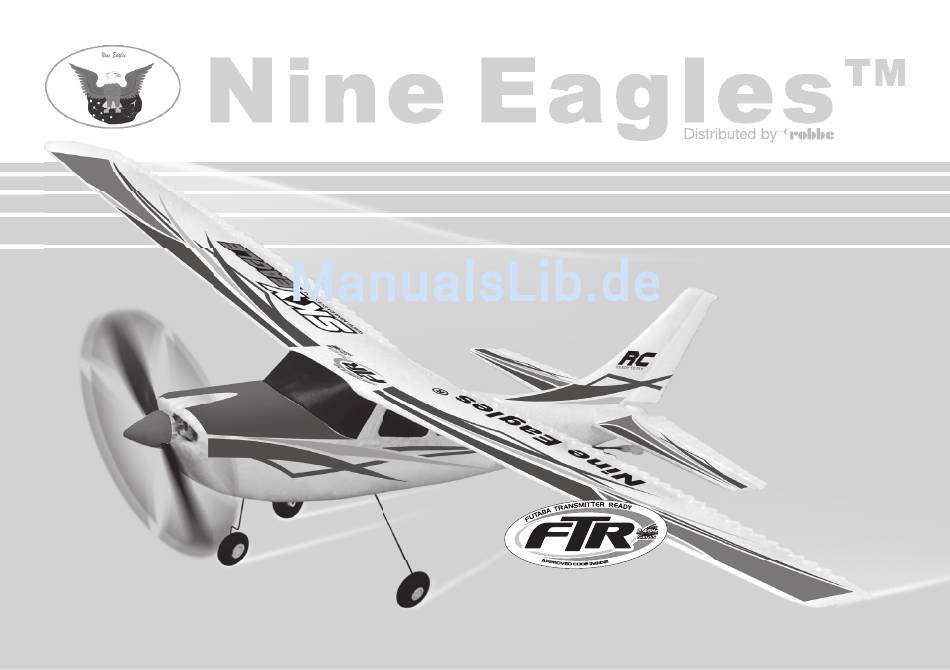

- Seite 1 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR...
- Seite 2 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR FUTABA Transmitter Ready, kurz FTR, zeichnet ausgewählte Modelle aus dem Nine Eagles Programm aus. Sen- der und Empfänger dieser Modelle arbeiten mit dem FUTABA S-FHSS Code und können so auch mit FUTABA- Sendern gesteuert werden, die im S-FHSS Mode betrieben werden können.
- Seite 3 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Erläuterung der Fachbegriffe: Inhalt Seite FTR-System Motordrehzahl („Gas“): Hiermit wird die Drehzahl Erläuterung der Fachbegriffe / Inhaltsangabe des Antriebsmotors gesteuert. Knüppel oben = Sicherheitshinweise 4, 5 höchste Drehzahl; Knüppel unten = Motor aus.
- Seite 4 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Bei Elektromotoren mit angeschlossenem Antriebsakku niemals Lesen Sie vor dem Bau Ihres Modells unbedingt die Sicherheitshin- weise genau durch. Halten Sie sich stets an die in den Anleitungen im Gefährdungsbereich von rotierenden Teilen aufhalten.
- Seite 5 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Es dürfen nur die von uns empfohlenen Komponenten und Zubehörteile Haftungsausschluss: eingesetzt werden. Sowohl die Einhaltung der Montage- und Betriebanleitung als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und An den Fernsteueranlagen dürfen keinerlei Veränderungen vorgenom-...
-
Seite 6: Lieferumfang
Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Verehrter Kunde, Sie haben sich für ein Flugmodell aus unserem Hause ent- schieden. Dafür danken wir Ihnen. Das Modell ist nach wenigen Handgriffen flugfertig. Um Ihnen den sicheren Betrieb dieses Modells zu erleichtern, sollten Sie aber unbedingt diese Anleitung vor der ersten Inbetriebnahme genau durchlesen. - Seite 7 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Zusammenbau des Modells Das Bugfahrwerk in den dafür vor- gesehenen Aufnahmeschlitz am Rumpfboden vor dem Batteriefach einschieben (Bild 4). Bild 4 Das Hauptfahrwerk in den dafür Bild 1 Bild 2 vorgesehenen Aufnahmeschlitz Tragfläche in den Rumpf einsetzen und rechtwinklig zur...
-
Seite 8: Sicherheitshinweise Für Lipo-Akkus
Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Laden des Flugakkus am Ladegerät Sicherheitshinweise für Lipo-Akkus: • Den Akku nicht in Wasser oder andere Flüssigkeiten tauchen. • Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen. • Nicht kurzschließen oder verpolt laden • Akku keinem Druck aussetzen, deformieren oder werfen • Nicht direkt am Akku löten • Akku nicht verändern oder öffnen Bild 1 Bild 2 • Akkus nur mit dafür geeigneten Ladegeräten laden, niemals direkt an ein Netzteil anschließen Das Ladegerät mit dem Netzteil verbinden (Bild 1). Die rote • Akku niemals in praller Sonne oder der Nähe von... - Seite 9 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Sendereinstellung Mode 1: Sendereinstellung Mode 2 (Auslieferungszustand): Drehzahl-Trimmung Höhenruder-Trimmung Höhenruder-Trimmung Drehzahl-Trimmung Seitenruder- Seitenruder- Höhenruder- Drehzahl- Drehzahl- Höhenruder- steuerung steuerung steuerung steuerung Seitenruder- Seitenruder- Trimmung Trimmung Display Ein-/Aus- Display Ein-/Aus- schalter schalter...
- Seite 10 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Einstellung „primäre“ und „erweiterte“ Steuerfunktion Umbau des Senders von „Mode 2“ (Gas links) auf „Mode 1“ (Gas rechts) Der Sender bietet die Möglichkeit, die Empfindlichkeit der Knüppelausschläge einzustellen. Für Einsteiger werden Serienmäßig wird der Sender in Mode 2 ausgeliefert.
- Seite 11 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Sendereinstellungen Mode 1 Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die...
- Seite 12 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Sendereinstellungen Mode 2 Drehzahl-Trimmung: Wenn der Propeller ohne Bewegen des Drehzahlknüppels anläuft oder nicht auf Bewegungen des Knüppels reagiert, so gleichen Sie dies mit der Drehzahl-Trimmung aus. Seitenruder-Trimmung: Wenn das Modell beim Starten die...
- Seite 13 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Flugvorbereitung Richtige Vorgehensweise vor dem Start! Öffnen Sie das Batteriefach des Senders und legen Sie die vier AA-Batterien* ein (auf richtige Polarität achten). Schalten Sie den Sender ein (Bild 1). Links im Display wird der Batteriestatus angezeigt.
- Seite 14 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Steuerung des Modells im Mode 1 Steuerung des Modells im Mode 2 Drehzahl hoch (Start): Drehzahl aus (Landung): Drehzahl hoch (Start): Drehzahl aus (Landung): Kurve links: Kurve rechts: Kurve links: Kurve rechts:...
- Seite 15 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Wichtige Hinweise Die ersten Flüge Mit dem ausgetrimmten Modell können Sie jetzt das Flie- Starten: gen trainieren und Figuren wie Kreis, Quadrat, Rechteck Das Modell in die Hand nehmen, die Drehzahl auf volle Leistung und Achten fliegen.
- Seite 16 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Neu-Binden des Senders Dieser Vorgang ist nur nach Austausch von einzelnen Komponenten oder beim Anbinden eines FUTABA-Senders erfor- derlich (Bitte beachten Sie hierzu auch den Punkt „Anbindung des Empfängers“ in der Bedienungsanleitung des jeweiligen FUTABA-Senders).
- Seite 17 Ersatzteilliste SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Ersatzteilliste SKY EAGLE RTF Bestell-No. Bezeichung NE200903 Propeller-Set NE200905 Fahrwerk NE200906 Ruderanlenkung NE200907 Motor-Set NE200908 Schrauben-Set NE200903 NE200905 NE200906 NE200909 LiPo- Akku 7,4 V 180 mAh NE200910 Tragfläche NE200911 Leitwerksatz NE200912...
- Seite 18 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Notizen:...
- Seite 19 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR Hiermit erklärt die robbe Modellsport GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung durch Aufruf des Logo-Buttons „Conform“.
- Seite 20 Bedienungsanleitung SKY EAGLE RTF FTR 2,4 GHz No. NE2009FTR robbe Modellsport GmbH & Co.KG Metzloserstraße 38 · D-36355 Grebenhain Technische Hotline: +49 (0)66 44 / 87-777 · hotline@robbe.com Handelsregister: Amtsgericht Gießen HRA 2722 Persönlich haftender Gesellschafter: robbe Modellsport Beteiligungs GmbH Gießen / HRB 5793 · Geschäftsführer: E. Dörr Irrtum und technische Änderungen vorbehalten ·...
