Bauanleitung
Habicht
Bestell-Nr. 11877

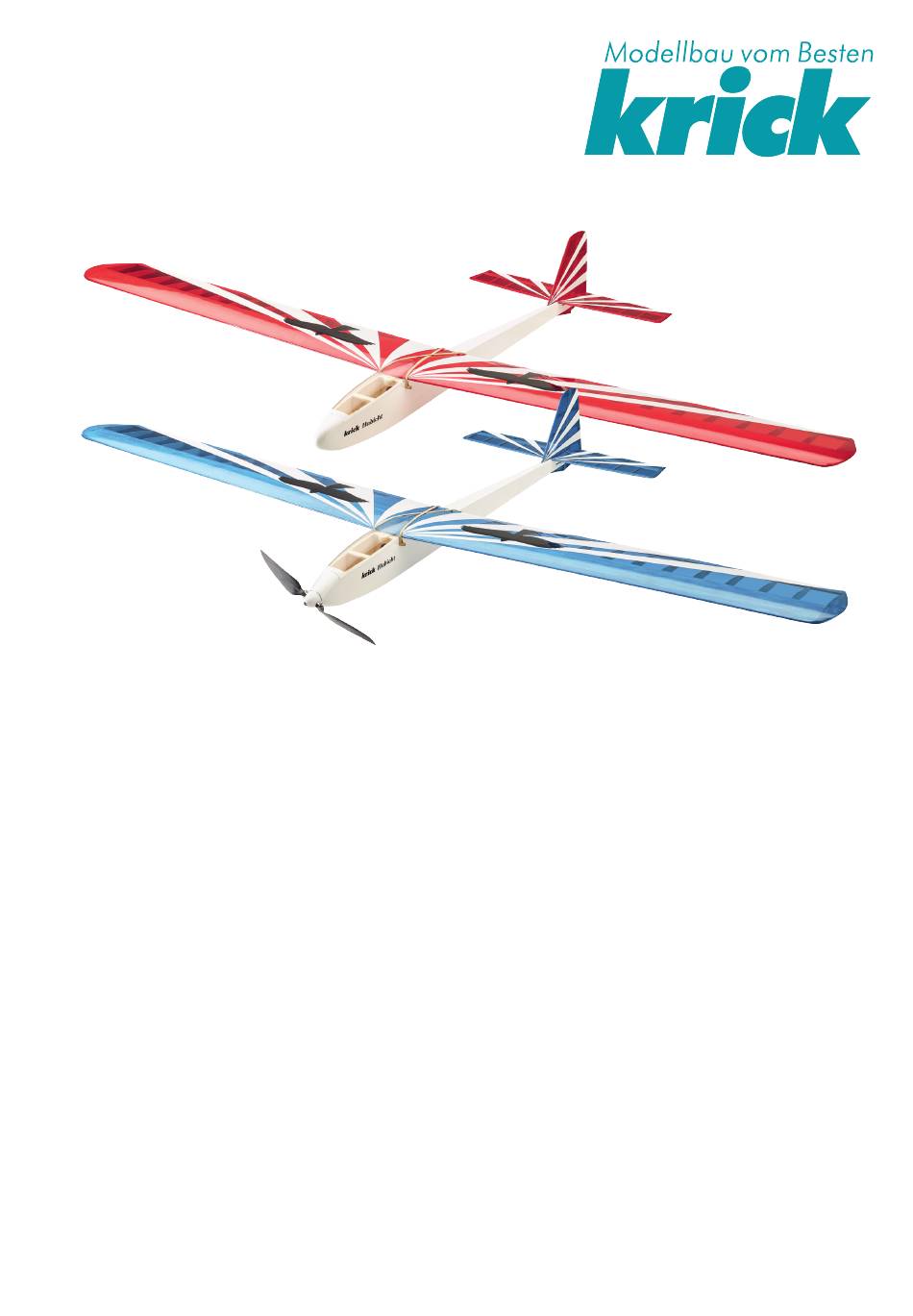

Zweiachs-Segler zum Segeln und Elektrofliegen
Herzlichen Glückwunsch zum Erwerb dieses Modellbausatzes.
Unser vollkommen im CAD konstruierter und in CNC-Lasertechnik hergestellter Habicht ist das ideale Einstiegs-
modell in den Flugmodellbau. Auch der erfahrene Modellbauer wird seine Freude damit haben. Der Aufbau des
Modells ist bewusst sehr einfach gehalten und ist damit auch vom unerfahrenen Modellbauer leicht zu bewerk-
stelligen.
Gesteuert wird das Modell über Höhen- und Seitenruder, in der Elektroversion auch mit Motorregelung. Das
Tragflächenprofil wurde aus den Profilen moderner Hochleistungsmodelle entwickelt und verleiht dem Habicht
eine hohe Gleitleistung bei geringem Sinken. Auch penetriert das Modell gut gegen stärkeren Wind. Die V-Form
der Tragfläche wurde reduziert, um dem Modell eine hervorragende Wendigkeit zu verleihen – bei dennoch
hoher Eigenstabilität.
Der Rumpf wird aus wenigen Sperrholz- und Balsaholzteilen aufgebaut. Er ist damit sehr robust und verzeiht
auch so manche harte Landung. Die Kabinenhaube wird über einen Magnetverschluss abgenommen, so dass
es einen komfortablen Zugang zu den Einbauten gibt.
Die Tragfläche wird mit Gummibändern gesichert. Sie ist eine leichte Rippenkonstruktion, die im Nasenbereich
auf der Oberfläche beplankt wird. Die Leitwerke werden aus gelaserten Einzelteilen aufgebaut.
Technische Daten:
Spannweite
Länge
Leergewicht
Fluggewicht
Flächeninhalt
Flächenbelastung
Habicht mit Elektroantrieb
1680 mm
1050 mm
430 g
ca. 760 g
32,34 dm²
23,5 g/dm²
© Klaus Krick Modelltechnik, Knittlingen, Germany
Habicht Segler
1680 mm
1050 mm
460 g
650 g
32,34 dm²
20,1 g/dm²
Stand 27.11.2018
Inhaltsverzeichnis
Verwandte Anleitungen für krick Habicht
Inhaltszusammenfassung für krick Habicht
- Seite 1 Zweiachs-Segler zum Segeln und Elektrofliegen Herzlichen Glückwunsch zum Erwerb dieses Modellbausatzes. Unser vollkommen im CAD konstruierter und in CNC-Lasertechnik hergestellter Habicht ist das ideale Einstiegs- modell in den Flugmodellbau. Auch der erfahrene Modellbauer wird seine Freude damit haben. Der Aufbau des Modells ist bewusst sehr einfach gehalten und ist damit auch vom unerfahrenen Modellbauer leicht zu bewerk- stelligen.
-
Seite 2: Benötigtes Zubehör
Benötigtes Werkzeug und Kleber: Weißleim (z.B. UHU holz express Artikel-Nr. 48585) Hartkleber (z.B. UHU hart Artikel-Nr. 45510) 5-Min Epoxy (z.B. krick Epoxy Rapid Artikel-Nr. 80479) Kabinenhauben-Kleber (z.B. DELUXE RC Modeller Artikel-Nr. 44126) Messer mit Abbrechklingen Stecknadeln Schleifpapier in Körnung 120 und 220... - Seite 3 Dabei hilft eine gerade Linie auf R-05 dem Baubrett, auf der entlang die Mittellinie des Rumpfes ausgerichtet wird. R-10 R-09 R-08 R-02 R-07 R-01 R-06 R-02 R-03 R-10 R-12 R-01 R-07 R-08 R-09 © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 4 Maserung im Wechsel verläuft. R-16 a,b,c R-17 a,b R-18 Der Segler: Die Laserteile R-16a-c werden vollflächig miteinander mit UHU Hart Kleber verklebt. Hinweis: Durch das Verkleben mit Hartkleber lässt sich der verklebte Balsaholzblock leichter in Form schleifen. © Klaus Krick Modelltechnik, Knittlingen, Germany...
-
Seite 5: Nach Dem Aushärten Des Klebers Kann Der Klotz
Loch von vorne eingebohrt und der Klotz wird anschließend mit Rundraspel und -feile ausge- höhlt. Die Aushöhlung darf vorne maximal bis an den Ringspant R-18 herangehen, nach hinten heraus darf sich die Aushöhlung erweitern. Der Motor sollte dabei immer wieder testweise eingesteckt werden. © Klaus Krick Modelltechnik, Knittlingen, Germany... - Seite 6 Die Bohrung für den Magnet wird mit dem Spant R-23 von der Innenseite her abgedeckt. Der Rahmen wird passend eingeschliffen. R-22 Er muss rundherum circa einen Millimeter kleiner sein als der Rumpf, damit die Kabinen- R-23 R-21 haube selbst später nicht übersteht. © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 7 Nun werden die beiden Dübel R-26 für die Tragflächenbefestigung eingeklebt. Dazu wird der Stab auf 80 und 60 mm getrennt. Die vier Enden werden leicht abgerundet. Beim Einkle- ben darauf achten, dass die Dübel links und rechts gleich weit herausstehen. R-26 © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 8 Der Aufbau des Höhenruders startet mit dem Fixieren der Nasenleiste L-10. Auch die muss wieder absolut geradlinig sein. Nun werden die Innenteile L-12 und die Stege L-13 bis L-16 eingeklebt. Im selben Arbeitsgang werden die Endleisten L-11 angeklebt, sorgfältig ausgerichtet und fixiert. Den Abschluss bilden wieder die Randbögen L-17. © Klaus Krick Modelltechnik, Knittlingen, Germany...
-
Seite 9: Montage Der Leitwerke
Die Ruderblätter werden erst nach der Fertigstellung des Modells mit Klebebandscharnieren befestigt. Auch die Ruderhörner werden erst nach dem Bespannen eingeklebt. Der Sporn R-27 wird auf den Rumpfboden geklebt, bis dicht an das Seitenruder heran. R-27 © Klaus Krick Modelltechnik, Knittlingen, Germany... -
Seite 10: Nun Wird Die Zweite Rippe T-04 In Den Kammholm
Der lange Kammholm T-06 wird nun über die ganze T-05 Länge der Leiste aufgeklebt Die Wurzelrippe T-03 sitzt T-03 leicht schräg, um die spätere V-Form der Tragfläche zu gewährleisten. Auch dieser Kammholm muss wieder mittig auf der Leistenbreite ausgerichtet werden. © Klaus Krick Modelltechnik, Knittlingen, Germany... - Seite 11 Baubrett fixiert bleiben muss. 7.11 Nun werden die hinteren drei Millimeter der Endleistenbeplankung mit den Oberkanten der Rippen plan geschliffen. Anschließend wird die Endleistenbeplankung T-23 aufgeklebt. Auch hierzu verbleibt die Trag- fläche komplett auf der Werkbank. © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 12 7.17 Der Randbogen T-26 wird aus jeweils sechs Schichten miteinander verklebt. Die große gerade Fläche wird plangeschliffen, dann wird der Klotz vollflächig an die Tragfläche geklebt. T-26 T-26 7.18 Der Randbogen wird passend zur Tragflächenprofilierung herunter geschliffen. Außerdem wir der Rand- bogen vorsichtig abgerundet. © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 13 Die Ruder werden nun mit Klebebandstreifen angeklebt. Dazu wird hochwertiges „TESAfilm“ empfohlen. Einbau von Fernsteuerung (Segler) Die Servos für Seiten- und Höhenruder werden mit Hilfe der Kleinteile aus den Servosets in das Servo- brett geschraubt. © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 14 11.3 An der Ruderseite wird der Stahldraht exakt über dem Drehpunkt des Ruderscharniers jeweils recht- winklig gebogen. Markieren Sie sich die Position und biegen Sie mit einer Zange genau an dieser Stelle senkrecht ab. Dies am Besten bei herasugezogenem Draht, damit das Modell nicht beschädigt wird. © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 15 Klaus Krick Modelltechnik Industriestr. 1, 75438 Knittlingen Germany Telefon: +49 (0)7043 9351-0 www.krick-modell.de Irrtum und technische Änderungen vorbehalten. Copyright Klaus Krick Modelltechnik 2018. Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung von Klaus Krick Modelltechnik © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 16 Laserplatte 6 L-07 Steg Höhenleitwerk Balsa 3 mm Laserplatte 6 L-08 Randbogen Höhenleitwerk Balsa 3 mm Laserplatte 6 L-09 Aussteifung Höhenleitwerk Pappel 3 mm Laserplatte 6 L-10 Nasenleiste Höhenruder Balsa 3 mm Laserplatte 6 © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 17 Laserplatte 5 T-20 Nasenholm Balsa 2 x 12 x 830 mm Vierkantleiste T-21 Steckungsrohr Messing D7/6 x 200 mm T-22 Nasenbeplankung Balsa 1,5 mm Laserplatte 3 T-23 Endleistenbeplankung oben Balsa 1,5 mm Laserplatte 4 © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 18 Eisen Fertigteil K-03 Sechskantmutter Eisen Fertigteil K-04 Gabelkopf Eisen Fertigteil K-05 Ruderhorn Kunststoff Fertigteil K-06 Gummiring Gummi Durchm. 60 mm Fertigteil K-07 Schubstangen Sicherung Kunststoff Fertigteil K-08 Schrauben Ruderhorn Stahl M2 x12 mm Fertigteil © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 19 R-13b T-05 R-01 R-06 R-04 T-05 R-05 R-22 nicht benötigt T-03 T-22 T-06 T-06 T-07 T-23 R-12 nicht R-27 benötigt R-01 T-04 T-03 R-19 R-18 T-24a R-21 L-09 T-24b T-04 R-20b R-20a R-23 T-02 © Klaus Krick Modelltechnik, Knittlingen, Germany...
- Seite 20 R-17b L-04 R-17a R-16a L-05 L-06 R-02 L-07 R-02 R-16b R-16b L-03 R-10 L-01 L-21 L-24 L-20 T-26 T-26 T-26 L-28 L-30 L-27 L-29 L-22 T-26 T-26 T-26 L-23 L-31 L-26 L-19 L-18 L-25 © Klaus Krick Modelltechnik, Knittlingen, Germany...
