F F o o g g l l i i o o a a l l l l e e g g a a t t o o t t e e c c n n i i c c o o
K K N N X X I I F F U U S S B B
Descrizione del prodotto
L'interfaccia USB crea una connessione dati bidirezionale tra PC e BUS KNX.
Il dispositivo di interfaccia consente non solo l'indirizzamento di ogni dispositivo bus nel sistema
bus, bensì anche l'impostazione di parametri, la visualizzazione, la registrazione e la diagnosi di
dispositivi bus.
Indicazione di sicurezza
-
Le operazioni di collegamento e di messa in funzione del apparecchio possono essere
effettuate solo da una persona competente
-
L'alimentazione elettrica deve essere interrotta prima di effettuare le operazioni di
collegamento e manutenzione
-
Per l'installazione, il montaggio, l'azionamento e la prevenzione infortunistica si devono
applicare le disposizioni regionali vigenti
-
L'apparecchio deve essere utilizzato unicamente in relazione ai dati tecnici per l'utilizzo
previsto all'origine
-
Il dispositivo deve essere protetto da umidità, sporcizia e danni
-
Il dispositivo non deve essere collegato con 230 V CA!
-
L'alloggiamento non deve essere aperto
-
L'accessibilità al dispositivo deve essere sempre assicurata per motivi di utilizzabilità e
ispezione
-
Se non è possibile un funzionamento privo di rischi, l'apparecchio non deve essere messo in
servizio rispettivamente deve essere messo fuori servizio
-
In caso di danni (ad es. per trasporto, stoccaggio) non deve essere eseguita alcuna riparazione,
rispedire il dispositivo
Indicazioni di installazioni
A A p p p p a a r r e e c c c c h h i i o o
-
Installazione solo in distributori o alloggiamenti chiusi con guida DIN idonea, in ambiente
asciutto.
-
Per il montaggio o lo smontaggio utilizzare solo materiale idoneo secondo IEC 60715.
K K N N X X B B U U S S
-
Installazione: secondo standard KNX
Configurazione
Non è necessaria alcuna configurazione.
Manutenzione
Il dispositivo è esente da manutenzione.
Se necessario, pulire il dispositivo con un telo asciutto.
Dati tecnici
A A p p p p a a r r e e c c c c h h i i o o
Tipo di apparecchio IFUSB
Conformià CE in base alla direttiva CEM, alla direttiva sulla bassa tensione et alla
direttiva RoHS
Peso 70 g
A A l l i i m m e e n n t t a a z z i i o o n n e e
KNX 21 ... 30 V CC (SELV), alimentazione di tensione del dispositivo
solo dal BUS KNX
Potenza assorbita < 5 mA
C C o o l l l l e e g g a a m m e e n n t t o o
USB USB 2.0 tipo B
KNX Morsetto KNX (rosso/nero)
D D a a t t i i m m e e c c c c a a n n i i c c i i
Dimensione 90 x 36 x 71 mm ( L x A X P)
Modello di alloggiamento Alloggiamento a incasso in linea REG 2TE, IEC 60715
Montaggio Nell'armadio di distribuzione su guide DIN 35 mm
o equivalente
S S i i c c u u r r e e z z z z a a e e l l e e t t t t r r i i c c a a
Grado d'inquinamento 2 secondo EN 60664-1
Grado di protezione IP 20 secondo EN 60529
Classe di protezione III secondo EN 61140
Categoria di sovratensione III secondo EN 60664-1
C C o o n n d d i i z z i i o o n n i i a a m m b b i i e e n n t t e e
Ambiente resistente alle intemperie
Temperatura d'esercizio - 5 ... 45 °C
Umidità dell'aria 5 ... 93%, senza condensa
3 | IFUSB

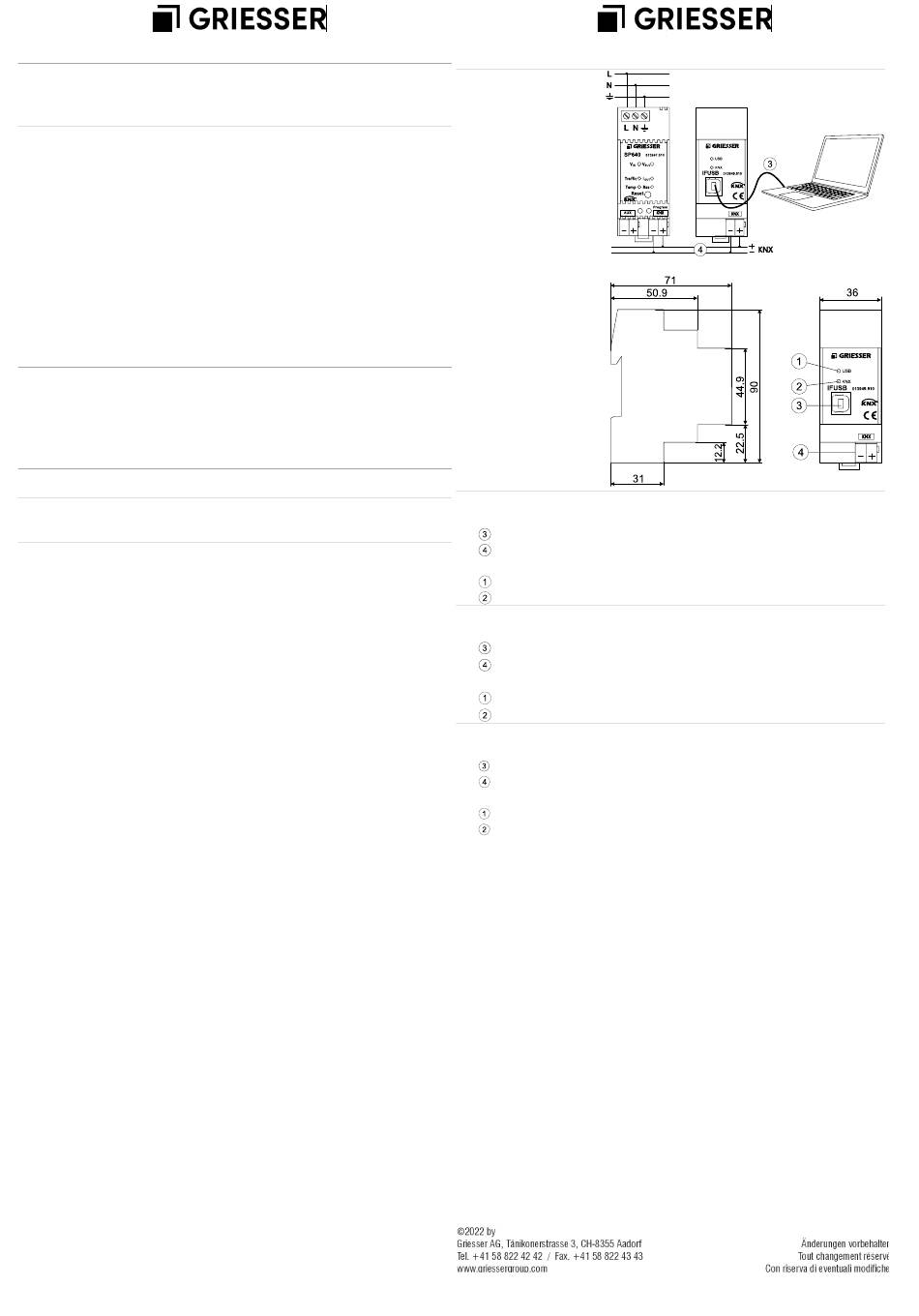

Anschlussschema
Schéma de raccordement
Schema di collegamento
Abmessung Gehäuse
Dimension du boîte
Dimensione
alloggiamento
Legende
A A n n s s c c h h l l ü ü s s s s e e
USB 2.0 Typ B
KNX
B B e e d d i i e e n n - - u u n n d d A A n n z z e e i i g g e e e e l l e e m m e e n n t t e e
USB
KNX
Légende
R R a a c c c c o o r r d d e e m m e e n n t t s s
USB 2.0 type B
KNX
C C o o m m m m a a n n d d e e e e t t S S i i g g n n a a l l i i s s a a t t i i o o n n
USB
KNX
Leggenda
C C o o l l l l e e g g a a m m e e n n t t i i
USB 2.0 tipo B
KNX
C C o o m m a a n n d d o o e e S S e e g g n n a a l l a a z z i i o o n n e e
USB
KNX
USB Anschluss
KNX Anschluss
Status USB Verbindung
Status KNX Verbindung
Statut de la liaison USB
Statut de la liaison KNX
Collegamento USB
Collegamento KNX
Stato connessione USB
Stato connessione KNX
4 | IFUSB
Port USB
Port KNX
