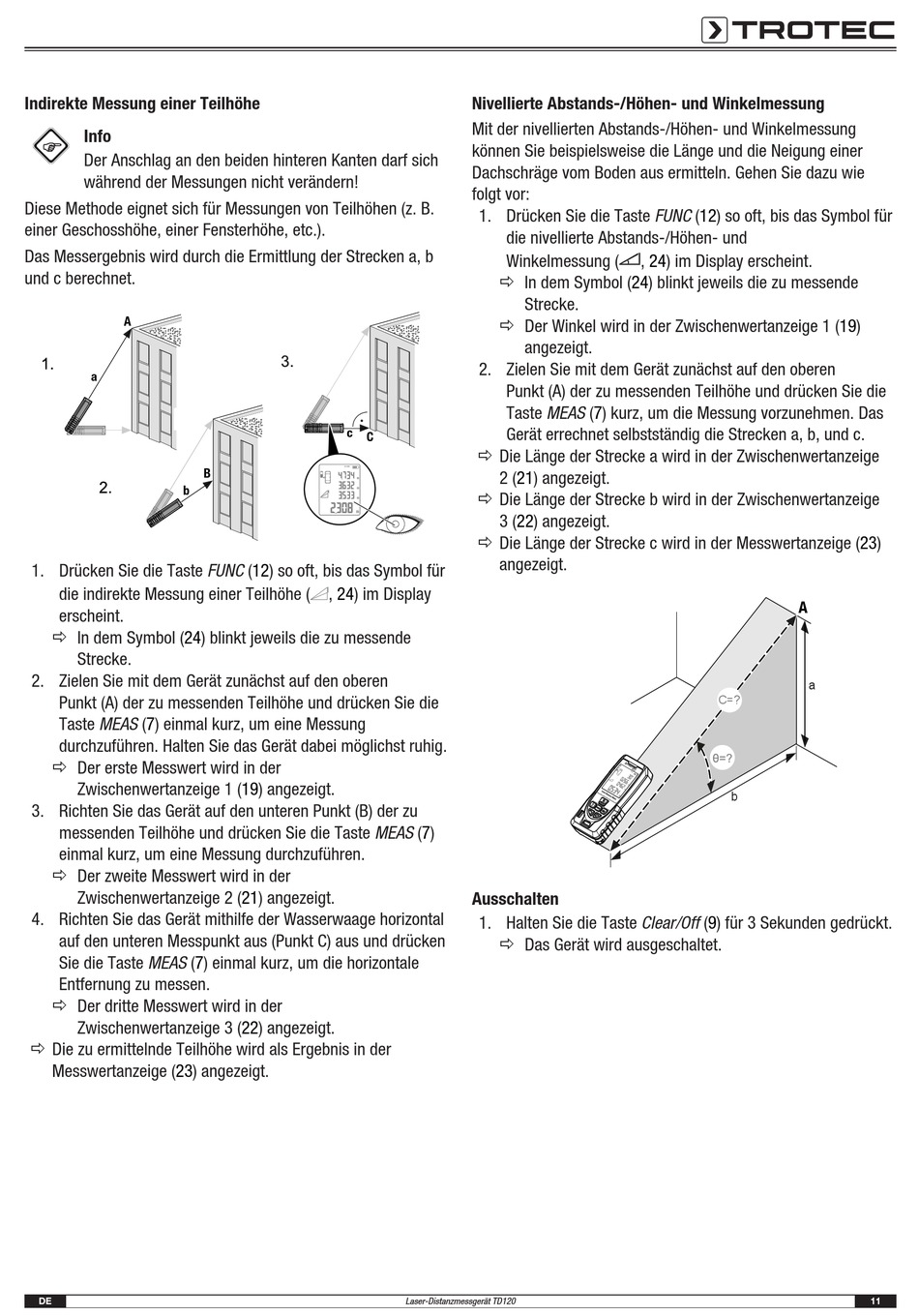

Indirekte Messung einer Teilhöhe
Info
Der Anschlag an den beiden hinteren Kanten darf sich
während der Messungen nicht verändern!
Diese Methode eignet sich für Messungen von Teilhöhen (z. B.
einer Geschosshöhe, einer Fensterhöhe, etc.).
Das Messergebnis wird durch die Ermittlung der Strecken a, b
und c berechnet.
A
d
a
b
c
1. Drücken Sie die Taste FUNC (12) so oft, bis das Symbol für
die indirekte Messung einer Teilhöhe ( , 24) im Display
erscheint.
ð In dem Symbol (24) blinkt jeweils die zu messende
Strecke.
2. Zielen Sie mit dem Gerät zunächst auf den oberen
Punkt (A) der zu messenden Teilhöhe und drücken Sie die
Taste MEAS (7) einmal kurz, um eine Messung
durchzuführen. Halten Sie das Gerät dabei möglichst ruhig.
ð Der erste Messwert wird in der
Zwischenwertanzeige 1 (19) angezeigt.
3. Richten Sie das Gerät auf den unteren Punkt (B) der zu
messenden Teilhöhe und drücken Sie die Taste MEAS (7)
einmal kurz, um eine Messung durchzuführen.
ð Der zweite Messwert wird in der
Zwischenwertanzeige 2 (21) angezeigt.
4. Richten Sie das Gerät mithilfe der Wasserwaage horizontal
auf den unteren Messpunkt aus (Punkt C) aus und drücken
Sie die Taste MEAS (7) einmal kurz, um die horizontale
Entfernung zu messen.
ð Der dritte Messwert wird in der
Zwischenwertanzeige 3 (22) angezeigt.
ð Die zu ermittelnde Teilhöhe wird als Ergebnis in der
Messwertanzeige (23) angezeigt.
DE
b
c
C
B
Nivellierte Abstands-/Höhen- und Winkelmessung
Mit der nivellierten Abstands-/Höhen- und Winkelmessung
können Sie beispielsweise die Länge und die Neigung einer
Dachschräge vom Boden aus ermitteln. Gehen Sie dazu wie
folgt vor:
1. Drücken Sie die Taste FUNC (12) so oft, bis das Symbol für
die nivellierte Abstands-/Höhen- und
Winkelmessung (
ð In dem Symbol (24) blinkt jeweils die zu messende
Strecke.
ð Der Winkel wird in der Zwischenwertanzeige 1 (19)
angezeigt.
2. Zielen Sie mit dem Gerät zunächst auf den oberen
Punkt (A) der zu messenden Teilhöhe und drücken Sie die
Taste MEAS (7) kurz, um die Messung vorzunehmen. Das
Gerät errechnet selbstständig die Strecken a, b, und c.
ð Die Länge der Strecke a wird in der Zwischenwertanzeige
2 (21) angezeigt.
ð Die Länge der Strecke b wird in der Zwischenwertanzeige
3 (22) angezeigt.
ð Die Länge der Strecke c wird in der Messwertanzeige (23)
angezeigt.
Ausschalten
1. Halten Sie die Taste Clear/Off (9) für 3 Sekunden gedrückt.
ð Das Gerät wird ausgeschaltet.
Laser-Distanzmessgerät TD120
, 24) im Display erscheint.
A
a
C=?
b
11
