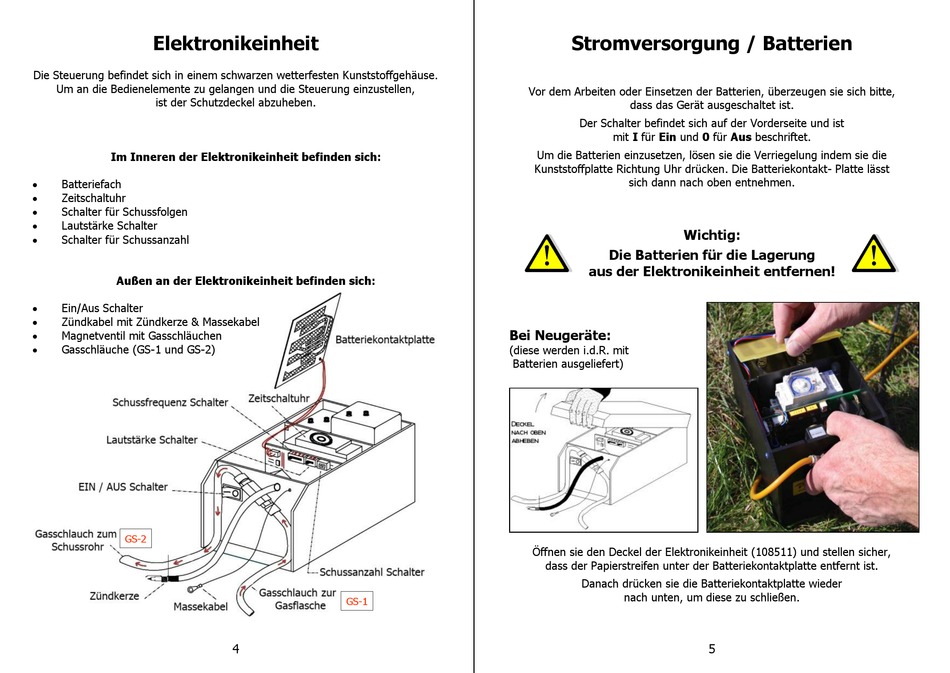

Elektronikeinheit
Die Steuerung befindet sich in einem schwarzen wetterfesten Kunststoffgehäuse.
Um an die Bedienelemente zu gelangen und die Steuerung einzustellen,
ist der Schutzdeckel abzuheben.
Im Inneren der Elektronikeinheit befinden sich:
Batteriefach
Zeitschaltuhr
Schalter für Schussfolgen
Lautstärke Schalter
Schalter für Schussanzahl
Außen an der Elektronikeinheit befinden sich:
Ein/Aus Schalter
Zündkabel mit Zündkerze & Massekabel
Magnetventil mit Gasschläuchen
Gasschläuche (GS-1 und GS-2)
GS-2
GS-1
4
Stromversorgung / Batterien
Vor dem Arbeiten oder Einsetzen der Batterien, überzeugen sie sich bitte,
dass das Gerät ausgeschaltet ist.
Der Schalter befindet sich auf der Vorderseite und ist
mit I für Ein und 0 für Aus beschriftet.
Um die Batterien einzusetzen, lösen sie die Verriegelung indem sie die
Kunststoffplatte Richtung Uhr drücken. Die Batteriekontakt- Platte lässt
sich dann nach oben entnehmen.
Wichtig:
Die Batterien für die Lagerung
aus der Elektronikeinheit entfernen!
Bei Neugeräte:
(diese werden i.d.R. mit
Batterien ausgeliefert)
Öffnen sie den Deckel der Elektronikeinheit (108511) und stellen sicher,
dass der Papierstreifen unter der Batteriekontaktplatte entfernt ist.
Danach drücken sie die Batteriekontaktplatte wieder
nach unten, um diese zu schließen.
