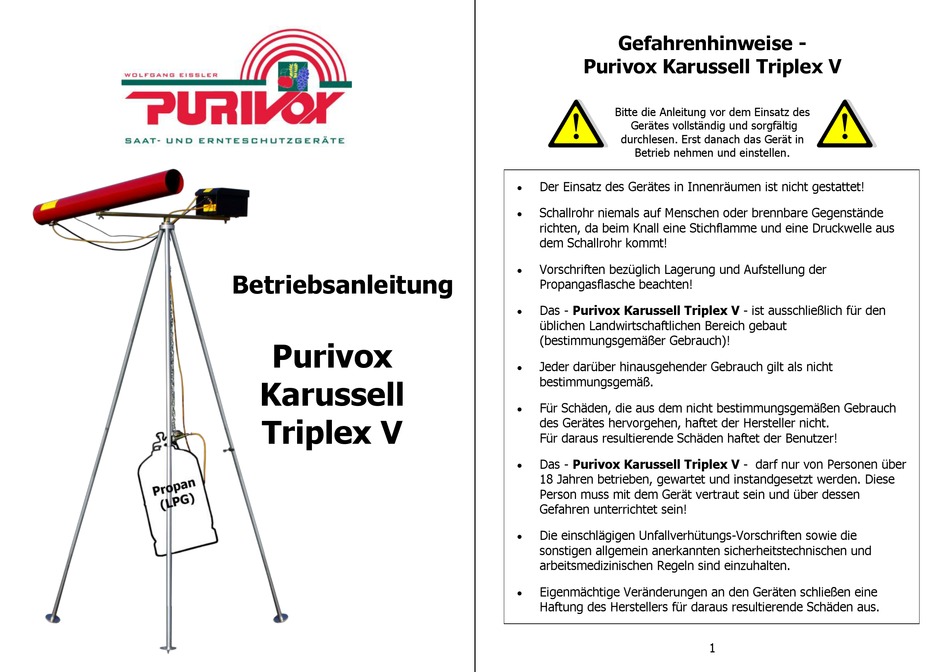

Betriebsanleitung
Purivox
Karussell
Triplex V
Gefahrenhinweise -
Purivox Karussell Triplex V
Bitte die Anleitung vor dem Einsatz des
Gerätes vollständig und sorgfältig
durchlesen. Erst danach das Gerät in
Betrieb nehmen und einstellen.
Der Einsatz des Gerätes in Innenräumen ist nicht gestattet!
Schallrohr niemals auf Menschen oder brennbare Gegenstände
richten, da beim Knall eine Stichflamme und eine Druckwelle aus
dem Schallrohr kommt!
Vorschriften bezüglich Lagerung und Aufstellung der
Propangasflasche beachten!
Das - Purivox Karussell Triplex V - ist ausschließlich für den
üblichen Landwirtschaftlichen Bereich gebaut
(bestimmungsgemäßer Gebrauch)!
Jeder darüber hinausgehender Gebrauch gilt als nicht
bestimmungsgemäß.
Für Schäden, die aus dem nicht bestimmungsgemäßen Gebrauch
des Gerätes hervorgehen, haftet der Hersteller nicht.
Für daraus resultierende Schäden haftet der Benutzer!
Das - Purivox Karussell Triplex V - darf nur von Personen über
18 Jahren betrieben, gewartet und instandgesetzt werden. Diese
Person muss mit dem Gerät vertraut sein und über dessen
Gefahren unterrichtet sein!
Die einschlägigen Unfallverhütungs-Vorschriften sowie die
sonstigen allgemein anerkannten sicherheitstechnischen und
arbeitsmedizinischen Regeln sind einzuhalten.
Eigenmächtige Veränderungen an den Geräten schließen eine
Haftung des Herstellers für daraus resultierende Schäden aus.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PURIVOX Triplex V

  • Seite 1 Triplex V des Gerätes hervorgehen, haftet der Hersteller nicht. Für daraus resultierende Schäden haftet der Benutzer! Das - Purivox Karussell Triplex V - darf nur von Personen über  18 Jahren betrieben, gewartet und instandgesetzt werden. Diese Person muss mit dem Gerät vertraut sein und über dessen Gefahren unterrichtet sein! Die einschlägigen Unfallverhütungs-Vorschriften sowie die...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestandteile - Purivox Karussell Triplex V Gefahrenhinweis Inhaltsverzeichnis Bestandteile Purivox Karussell Triplex V Elektronikeinheit 1. Schallrohr (106040) 2. Fußteil groß (102273) Stromversorgung / Batterien 3. Fußteil klein (102275) 4. KLF Regler komplett (101560) Zeitschaltuhr 5. Kette ca. 2m (102080) 6.
  • Seite 3: Elektronikeinheit

    Elektronikeinheit Stromversorgung / Batterien Die Steuerung befindet sich in einem schwarzen wetterfesten Kunststoffgehäuse. Um an die Bedienelemente zu gelangen und die Steuerung einzustellen, Vor dem Arbeiten oder Einsetzen der Batterien, überzeugen sie sich bitte, ist der Schutzdeckel abzuheben. dass das Gerät ausgeschaltet ist. Der Schalter befindet sich auf der Vorderseite und ist mit I für Ein und 0 für Aus beschriftet.
  • Seite 4: Einstellen Der Zeitschaltuhr

    Einstellen der Zeitschaltuhr Einstellen der Schussfrequenz Wenn die Batterien eingesetzt sind, beginnt die Schaltuhr zu laufen. Um die Man kann aus vorgegebenen Zeitrahmen wählen, wie groß die Pausenzeiten sein Uhrzeit einzustellen, müssen sie die transparente Kunststoffabdeckung öffnen. sollen. Die Steuerung erfolgt dann Zufallsgesteuert innerhalb dieses Zeitrahmens. Einstellen der IST-Zeit Wenn der Vogelanflug/Wilddruck nicht Durch verdrehen der inneren Scheibe im Uhrzeigersinn wird die aktuelle Uhrzeit auf...
  • Seite 5: Lautstärke

    Einstellen der Lautstärke Einstellen der Schussanzahl Änderungen der Schussanzahl nur beim ausgeschalteten Gerät vornehmen! Mithilfe eines Schalter auf der Platine kann die Lautstärke des Purivox Karussell Vor dem Wiedereinschalten mindestens 15 Sekunden warten. Triplex V in zwei verschiedenen Lautstärken geregelt werden.
  • Seite 6: Aufbauanleitung

    Aufbauanleitung Purivox Karussell Triplex V Für den Betrieb wird eine handelsübliche Propan Gasflasche benötigt. (5kg oder 11kg) (Nicht im Lieferumfang enthalten) Nachdem alle Einstellungen an der Elektronikeinheit vorgenom- men wurden, schließen sie den Deckel und drehen die Elektronikeinheit um. Entfernen sie Flügelmutter, Zahnscheibe...
  • Seite 7 Nehmen sie nun den Gas- schlauch (GS-2), an dessen Entfernen sie die Flügel- Ende die Propangas Düse mutter, Zahnscheibe und steckt und ziehen die die Unterlegscheibe an Düse heraus. dem Schallrohr (106040). Die Propan-Gas Düse wird in den Düsenbügel des Schussrohres eingeschraubt.
  • Seite 8 Schrauben sie die Kunststoffschraube aus dem Gewindeeinsatz heraus. Stecken sie die Kunststoffschraube durch das Massekabel und die Zündkerze. Der Lagerbock (102072) wird auf das Gewinde, welches in der Mitte der Tra- verse sitzt eingeschraubt und mithilfe des Schraubendrehers leicht festgezogen. Die Zündkerze wird durch die Öffnung über dem Gewindeeinsatz eingeschoben und mit der Kunststoffschraube befestigt.
  • Seite 9 Stecken sie die Fußteile groß (102273) in die Standrohre lang (102025). Achten sie darauf die langen Standrohre zu benutzen. Dadurch wird verhindert das Regenwasser Nehmen sie das verstellbare Standrohr (102026 & 102028) und stecken in die Rohre laufen kann. das Fußteil klein (102275) auf. Halten sie die zuvor zusammengesteckten Standrohre (Kurz &...
  • Seite 10 Nachdem alle Standrohre auf dem Lagerbock aufgesteckt sind, können sie das in den Lagerbock ein. Führen sie die Kette durch den Griff der Propan-Gas Purivox Karussell Triplex V vorsichtig umdrehen und auf die Fußteile stellen. Flasche und hängen das andere Ende der Kette ebenfalls mit dem Haken nach außen in den Lagerbock ein.
  • Seite 11 Öffnen sie das Ventil der Gasflasche und schalten den EIN/AUS Schalter an der Außenseite der Elektronikeinheit ein (siehe S.4). Das Gerät fängt nun an zu arbeiten. Entfernen sie sich nach dem Einschalten Schrauben sie den KLF Regler (101560) an die Gasflasche und schnellstmöglich von dem Gerät weg! verbinden den Gasschlauch des Reglers mit dem Gasschlauch (GS-2) der Elektronikeinheit.
  • Seite 12: Elektronikeinheit Ersatzteile

    Elektronikeinheit Ersatzteile Ersatzteile - Purivox Karussell Triplex V 108511 Elektronikeinheit 108511 Elektronikeinheit "V" f. KS u. RZ Triplex “V“ 108328 Batteriekontaktplatte mit Kabel 102090 Traverse für Karussell - Triplex “V“ 105481 Batterie 6 Volt (Blockbatterie) 106040 Schallrohr für Karussell - Triplex “V“...
  • Seite 13: Vorgehensweise Bei Störung

    Spiegelpyramide Schussgerät knallt nicht: Mithilfe der optional erhältlichen Spiegelpyramide, die auf dem Purivox Karussell Triplex V montiert wird, wird ein Gasflasche auf Inhalt prüfen; ggf. Gasschlauch vom Magnetventil lösen, starker zusätzlicher optischer Reiz ermöglicht. Gasschlauch in einen Eimer mit Wasser tauchen und Gasventil öffnen.
  • Seite 14 Spiegelpyramide PURIVOX Saat- und Ernteschutzgeräte GmbH Hauptstraße 11 67308 Ottersheim Tel: 06355/9543-0 Fax: 06355/954329 Website: www.purivox.com Email: info@purivox.com...
