Servonaut M24 Bedienungsanleitung

Fahrtregler mit lichtanlage
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

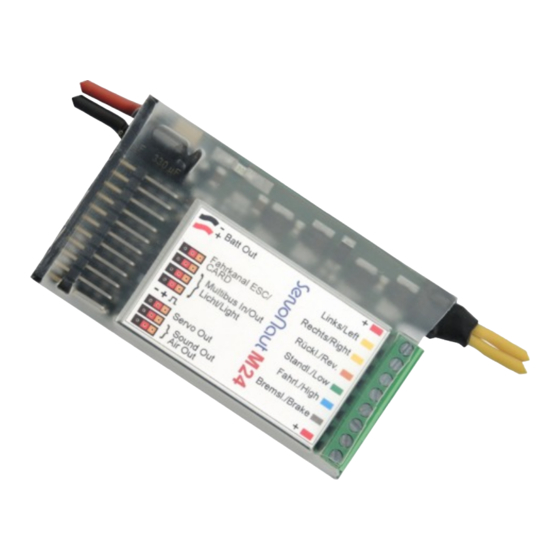

M24
Fahrtregler mit Lichtanlage
Speed controller with lighting system
Technische Daten / Specifications
Akkuspannung:
Operating voltage:
Ausgangsleistung:
Motor current:
Taktfrequenz:
Switching rate:
Empfängerstromvers.:
BEC receiver supply:
Lichtausgänge:
Light:
Abmessungen:
Dimensions:
Besonderheiten:
Features:
7.2/12V NiCd, NiMH oder
Lithium-Akkus
2s/3s Lipo
20A / 5min
32kHz für Glockenanker/ coreless
16kHz für Standard
5,3V / 4A S-BEC
6x700mA, Stand- & Fahrlicht,
Brems- & Rückfahrlicht, Blinker
Rear & driving, reverse & brake,
indicator
70 x 43 x 13mm
zusätzliche Einstellungen über
CARD und HS12 möglich
further adjustments with
Servonaut CARD or HS12

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Servonaut M24

Inhaltszusammenfassung für Servonaut M24

  • Seite 1 Lichtausgänge: 6x700mA, Stand- & Fahrlicht, Brems- & Rückfahrlicht, Blinker Light: Rear & driving, reverse & brake, indicator Abmessungen: Dimensions: 70 x 43 x 13mm Besonderheiten: zusätzliche Einstellungen über CARD und HS12 möglich Features: further adjustments with Servonaut CARD or HS12...

  • Seite 3: Inhaltsverzeichnis

    Ÿ Akku und Motor……………………………………………..… Ÿ Glühlampen und LEDs………………………………………. Ÿ Soundmodule…………………………………………………. Einstellen des Senders auf den M24……………………………... Besonderheiten von 2.4 GHz-Fernsteuerungen………………… Einstellungen über ProgCARD und DisplayCARD……………. Verwendung des M24 mit Multiswitch und Sender HS12…….. Verwendung eines anderen Senders mit Multiswitch-Modul… Tipps……………………………………………………………………. LED-Codes……………………………………………………………. Fehlersuche……………………………………………………………...

  • Seite 4: M24 Fahrtregler Mit Lichtanlage

    Rückwärtsdrehzahl einstellbar (CARD) · volle Bremse (Knüppel ganz unten) program- Besonderheiten miert werden Der M24 mit Tempomat unterscheidet sich in Bedienung der Lichtanlage seiner Funktion deutlich von herkömmlichen Die Bedienung erfolgt wahlweise aus der Mittel- Fahrtreglern! stellung des Kreuzknüppels heraus oder über einen Multikanal.

  • Seite 5: Bedienung Mit Kreuzknüppel

    Bedienung mit Kreuzknüppel Gas geben (vorne) Kurz: Blinker links Kurz: Blinker rechts Lang: Pannenblinker Lang: Stand- und Fahrlicht Kurz: Rückwärtsgang Kurz: Vorwärtsgang Lang: Servo betätigen Lang: Servo betätigen Bremsen (hinten)

  • Seite 6: Bedienung Von Aufliegerstütze Und Servo

    Übersicht Fahrkanal./ESC, blauer Stecker) Bedienung von Aufliegerstütze und verbinden mit Oben/Unten-Kanal des Kreuz- Servo knüppels der Fernsteuerung Es gibt am M24 einen Servoausgang für eine Kabel vom Licht-Schaltkanal (Licht/Light, · Sonderfunktion. Um den Servo zu bewegen, die weißer Stecker) verbinden mit Links/Rechts- Bremse betätigen (Knüppel nach unten halten)

  • Seite 7: M24 Anschluss-Übersicht

    M24 Anschluss-Übersicht Akku-Kabel rot = Batterie plus schwarz = Batterie minus Stromversorgung für Zubehör vom Empfänger Motor-Kabel Ausgänge Zubehör Schraubklemmen für die Lichtanlage...
  • Seite 8 Fahrlicht (Abblendlicht) Servo Sattelplatte Bremslicht Soundmodul zum AIR4 Gemeinsam plus Das Typenschild auf der Unterseite ist auch gleichzeitig Kühlkörper. Der M24 wird im Betrieb warm und braucht ggf. etwas Kühlung, deshalb für Belüftung sorgen und nicht mit Schaumstoff o.ä. umwickeln!

  • Seite 9: Anschluss Von Akku Und Motor

    Soundmodulen · Notwendige Motor- und Akkukabel liegen bei, jedoch keine Steckverbinder. Wählen Sie für Servonaut-Soundmodule werden direkt am M24 das rote und schwarze Akkukabel ein zu (Ausgang Sound out) angeschlossen. Ist der Ihrem Akku passendes Gegenstück aus. Betrieb mit Leerlauf gewählt (nur mit Tempomat möglich), kann man den Motor (d.h.

  • Seite 10: Einstellen Des Senders Auf Den M24

    Einstellen des Senders auf den M24 Besonderheiten von 2.4 GHz- Fernsteuerungen Links/Rechts GHz-Fernsteuerungen erfolgt Prüfen Sie, ob beim Knüppelausschlag nach links Übertragung der Fernsteuer-Signale rein digital der linke Blinker angeht. Falls nicht, schalten Sie über ein Protokoll, das ähnlich wie bei einer PCM- an Ihrem Sender die Drehrichtung für diesen...

  • Seite 11: Einstellungen Über Progcard Und Displaycard

    ändern. · Beim Servonaut Zwo4 2.4 GHz System treten Servonaut CARD eine universelle diese Probleme nicht auf. Programmierhilfe, die auch als Servo- und Empfängertester verwendet werden kann. Sie zeigt die Einstellungen des M24 an und ermöglicht Änderungen dieser Einstellungen.
  • Seite 12 Glühlampeneffekt (Aus, 20% bis 80%) Zur Konfiguration des M24 wird die CARD in den Signalweg zwischen Empfängersignal und Im Gegensatz zu Glühlampen schalten LEDs M24 geschaltet - In zum Empfänger, Out zum abrupt ein und aus. Mit dem Glühlampeneffekt M24.
  • Seite 13 Leerlauf (An, Aus) möglichst ruckfreies Anfahren zu erreichen. An: Nur mit eingeschaltetem Tempomat sinnvoll: Beschleunigung (20% bis 100%) Zwischen dem Vorwärts- und Rückwärtsgang schaltet der M24 in einen Leerlauf. Bestimmt die maximale Beschleunigung bei Knüppel-Vollauschlag. Kleine Prozentwerte Der Motor ist dann abgeschaltet, Gasgeben wirkt...
  • Seite 14 Geber den Typ Impuls wählen, lässt sich die Bestimmt die Stellung (normal oder umgekehrt) Blinkerzeit auch über die Impulslänge am Sender eines Servos am Servoausgang des M24 nach einstellen. Ein vorzeitiges Abschalten ist dann dem Einschalten. aber nicht möglich! Die Impulszeit muss mehr als 3s betragen.

  • Seite 15: Verwendung Des M24 Mit Multiswitch Und Sender Hs12

    Verwendung des M24 mit Multiswitch Verwendung eines anderen Senders mit und Servonaut Sender HS12 Multiswitch-Modul Wenn Sie den M24 mit einem Multikanal Wenn Sie den M24 mit einem Multiswitch-Kanal verbinden, können Sie die Lichtanlage des M24 verbinden, können Sie die Lichtanlage des M24 mit den Tasten Ihres HS12 steuern.
  • Seite 16 Tastenbelegung für Graupner Nautic Expert Soundmodul, Fahrtregler/Lichtanlage und Multiswitch über Multikanal Tast Blinker L/R Stand/ Tast Fahrlicht Ausgang L1 & S2, Wischer- Tast funktion Servoausgang 2 Servoausgang 1 nur nutzbar 3-Schalt Schaltung ohne Tempomat Kipper/ 3-Schalt Martin 3-Schalt Lautstärke Tast- Ausgang S3 nicht nutzbar Warnblinker Schalt...
  • Seite 17 Tastenbelegung für Robbe Multi-Switch Lichtset 8413 oder ähnlich Anlasser/ 3-Schalt Horn Servoausgang 1 nur nutzbar 3-Schalt Schaltung ohne Tempomat Ausgang L1 & S2, Wischer- 3-Schalt funktion Servoausgang 2 Tast- Ausgang S3 nicht nutzbar Warnblinker Schalt Ausgang L4 z.B. Fernlicht Poti Lautstärke Kipper/ 3-Schalt...

  • Seite 18: Tipps

    UNI. die Kathode an Minus, die Anode an Plus. Nach dem Einstellen über CARD oder HS12 · Verbinden Sie eine LED zum Testen niemals den M24 nicht vorzeitig abschalten. Die direkt einer Batterie, sondern Einstellungen werden erst nach etwa 10 verwenden Sie einen geeigneten Vorwider- Sekunden gespeichert.

  • Seite 19: Led-Codes

    LED-Codes LEDs am M24 zeigen an, welche Signale der Fahrtregler bekommt und ob es Probleme gibt. Diagnose-LEDs Bedeutung 1x rot, 2x grün Nach dem Einschalten: Ein 7,2V Akku bzw. 7,4V 2S Lipo wurde erkannt 1x rot, 3x grün Nach dem Einschalten: Ein 12V Akku bzw.

  • Seite 20: Fehlersuche

    Empfang stark gestört. · an, ist entweder der Akku überlastet, leer Überprüfen Sie den Akku auf seinen Ladezu- oder die Strombegrenzung des Servonaut- stand, die Steckbrücke für die Akkuspannung M24 wirksam. und die gesamte Verdrahtung. Nimmt das Modell nach langer Fahrt kein ·...
  • Seite 21 · Mit dem Infrarot-Sender AIR4 können die Signale vom M24 drahtlos zu einem Auflieger Der M24 kann mit Modulen aus dem Servonaut- bzw. Anhänger übertragen werden. Für den Programm leicht zu einer vollständigen Anlage für Auflieger wird das Modul AMO benötigt.

  • Seite 22: Soundmodule

    Servonaut CARD (ProgCARD) · Servotester, Empfängertester und Servo- Servonaut SM7 naut-Programmierkarte 5 Motoren: Actros V6, Scania V8, TGA · beim M24 Einstellmöglichkeiten: Tempomat · Reihen-Zylinder, DAF Reihen 6-Zylinder, an/aus, Kombimodus, Glühlampen- und Scania Reihen 6-Zylinder Xenoneffekt, Blinker bei Rückwärtsfahrt, Anfahrhilfe, Beschleunigung, Bremswirkung, ·...

  • Seite 23: Warnhinweise

    Gewährleistungsanspruch ebenfalls verfallen. Unsere Haftung bleibt in jedem Fall auf den Kaufpreis beschränkt. Die Haftung für Folgeschäden ist ausgeschlossen. Technische Änderungen vorbehalten. “Servonaut” ist eine eingetragene Marke der tematik GmbH. Alle weiteren Produktnamen, Warenzeichen und Firmennamen sind Eigentum ihres jeweiligen Besitzers.
  • Seite 44 Sammelstellen. Die Abgabe dort ist kostenlos. Help us to protect the environment. Please do not dispose electrical and electronic equip- ment in domestic household waste. tematik GmbH - Servonaut WEEE-Reg.-Nr. DE 76523124 tematik GmbH Fon: +49 (0) 4103 80 89 89 - 0...
