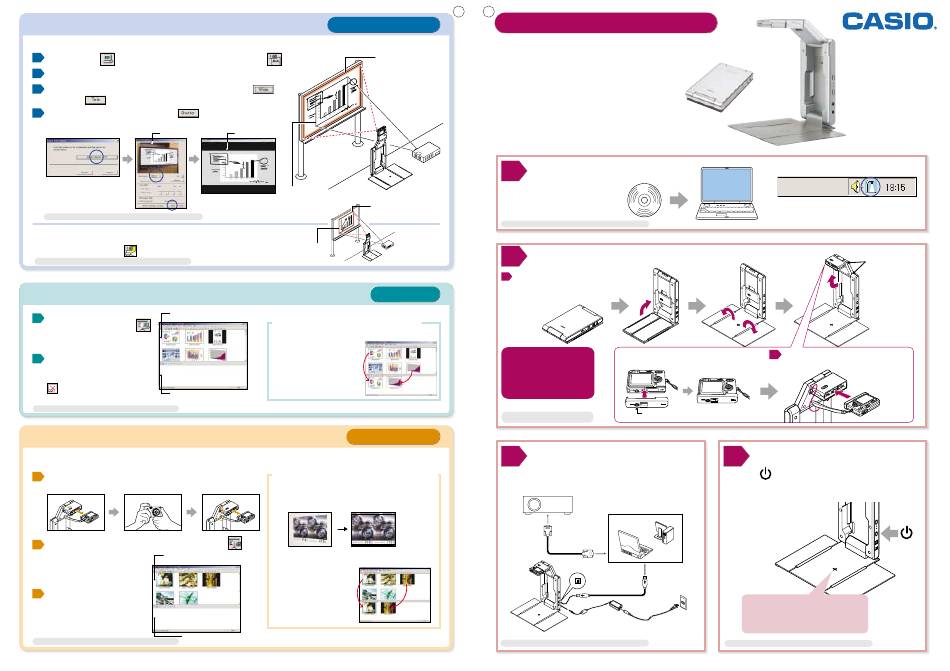

Casio YC-400 Kurzreferenz

Erfassen von Informationen vom Whiteboard
Erfassung und Wiedergabe handschriftlicher Notizen von Whiteboards auch in Kombination mit projizierten Bildern
1
"Presentation" anklicken und "Board Area Capture Mode"
2
Ausrichten der Kamera auf das Whiteboard
3 Anpassen des Whiteboards mit den Schaltflächen "Wide"
und "Tele" im Fenster des "Board Area Capture"
4
Anklicken der Schaltfläche "Shutter" in der Dialogbox,
um das Bild zu erfassen
Vor Korrektur
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 24 / S. 102 ff
• Zur Aufnahme von handschriftlichen Notizen den "Board Area Capture" Modus wählen;
zur Aufnahme von handschriftlichen Notizen in Kombination mit projizierten Bildern
den "Projection Area Capture" Modus wählen
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 23 / S. 96 ff
Wiedergabe eines gespeicherten Bildes aus dem Computer
Vorschaulistenbereich (Vorschau aller
1 Anklicken der Schalt-
im Computer gespeicherten Bilder)
fläche "PC Image Mode"
Vorschaugrafik der Bilddateien
erscheint im Vorschaulistenbereich
2
Doppelklick auf Vorschau-
grafik für Wiedergabe
Anklicken "full screen"/"full screen off"
um zum Vorschaulistenbereich
Wiedergabe-Listenbereich
zurückzukommen
(Festlegung der Reihenfolge für die Projektion)
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 53 ff
Wiedergabe von Bildern aus dem Kameraspeicher
Wiedergabe von in der Kamera gespeicherten Bildern durch Verbinden der Kamera mit dem
YC-400 Stativ ohne Datentransfer von der Kamera
1
Verbinden der Kamera mit dem YC-400 Stativ nach
Aufnahme der Bilder
1
2
2
Anklicken der Schaltfläche "Camera Image Mode"
Vorschaulistenbereich (Sämtliche Bilder
Vorschauliste der mit der Kamera
sind in der Kamera gespeichert)
aufgenommenen Bilder erscheint
3 Doppelklick auf ein Vor-
schaubild für Wiedergabe
Wiedergabe-Listenbereich
* Weitere Informationen finden Sie in der Software-Bedienungsanleitung, S. 78 ff (Festlegung der Reihenfolge für die Projektion)
http://www.casio-projectors.com
Board Area Capture Mode
auswählen
Aufnahmebereich
Nach Korrektur
Präsentationsbereich
[Board Area Capture]
(Aufnahmen auch ohne
Projektion möglich)
Aufnahmebereich
Präsentationsbereich
[Projection Area Capture]
PC Image Mode
Nützliche Funktion des "PC Image Mode"
• Gespeicherte Bilder nach Reihenfolge der
Wiedergabe sortieren
Bilder aus Vorschauliste wählen
und per "drag & drop" in den
"play list" Bereich verschieben
Camera Image Mode
Nützliche Funktion des "Camera Image Mode"
Trapezfehlerkorrektur
Automatische Korrektur eines verzerrten Bildes im
"Business Shot Mode"
AUTO
Vor Korrektur Nach Korrektur
Klicken Sie die Schaltfläche "Specify Contour" für eine manuelle Korrektur
Gespeicherte Bilder nach
Reihenfolge der Wieder-
gabe sortieren
Bilder aus dem Vorschauliste
wählen und per "drag & drop"
in den Wiedergabebereich
verschieben
CASIO Europe GmbH
Multifunktionales Kamerasystem
Multifunktionales Kamerasystem
KURZ
REFERENZ
1
SOFTWARE INSTALLIEREN
YC-400 Software von der
mitgelieferten CD-ROM auf dem
Computer installieren
* Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-20.
2
Aufbau des YC-400 Kamerasystems
1 Vorlagenhalter und Stativ
auseinanderklappen
Mitgelieferten Akku (NP-20) in die Kamera einsetzen
Die vom YC-400 ab-
genommene Kamera
kann als eigenständige
Kamera benutzt werden
Adapter mit Hilfe einer Münze anschrauben
* Weitere Informationen finden Sie in der YC-400
Bedienungsanleitung, G-16.
3
ANSCHLUSS
YC-400, Projektor und Computer miteinander verbinden
YC-400 und Computer mit mitgeliefertem USB Kabel verbinden
Projektor
Computer
RGB Kabel**
USB Kabel
** Das RGB Kabel ist nicht in diesem Paket enthalten
* Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-21.
Nachdem der Computer in Betrieb genommen wurde,
muß sich das PJ Kamera Software Symbol in der
Windows Taskleiste befinden.
Den Halter für die Kamera
bis zum Einrasten
auseinanderklappen
Beim Auseinanderklappen
muß die Kamera abge-
nommen werden, um
unnötige Beschädigungen
zu vermeiden
2
Die Kamera in das YC-400 Stativ
stecken, bis sie sicher einrastet
4
Starten der PJ Kamera Software
Starttaste am YC-400 Stativ einschalten; die PJ
Kamera Software startet automatisch und ist im
"Document Camera Mode" sichtbar.
Alle Anwendungen der YC-400 werden
von der PJ Kamera Software gesteuert.
YC-400 bitte niemals während der
automatischen Ausrichtung der
Kameraposition berühren, da der
automatische Sensor aktiviert ist.
* Weitere Informationen finden Sie in der YC-400 Bedienungsanleitung, G-22.
