MIN.PK.BOOK001-GERMAN-060716.qxp_Layout 1 6/07/2016 2:04 pm Page 15

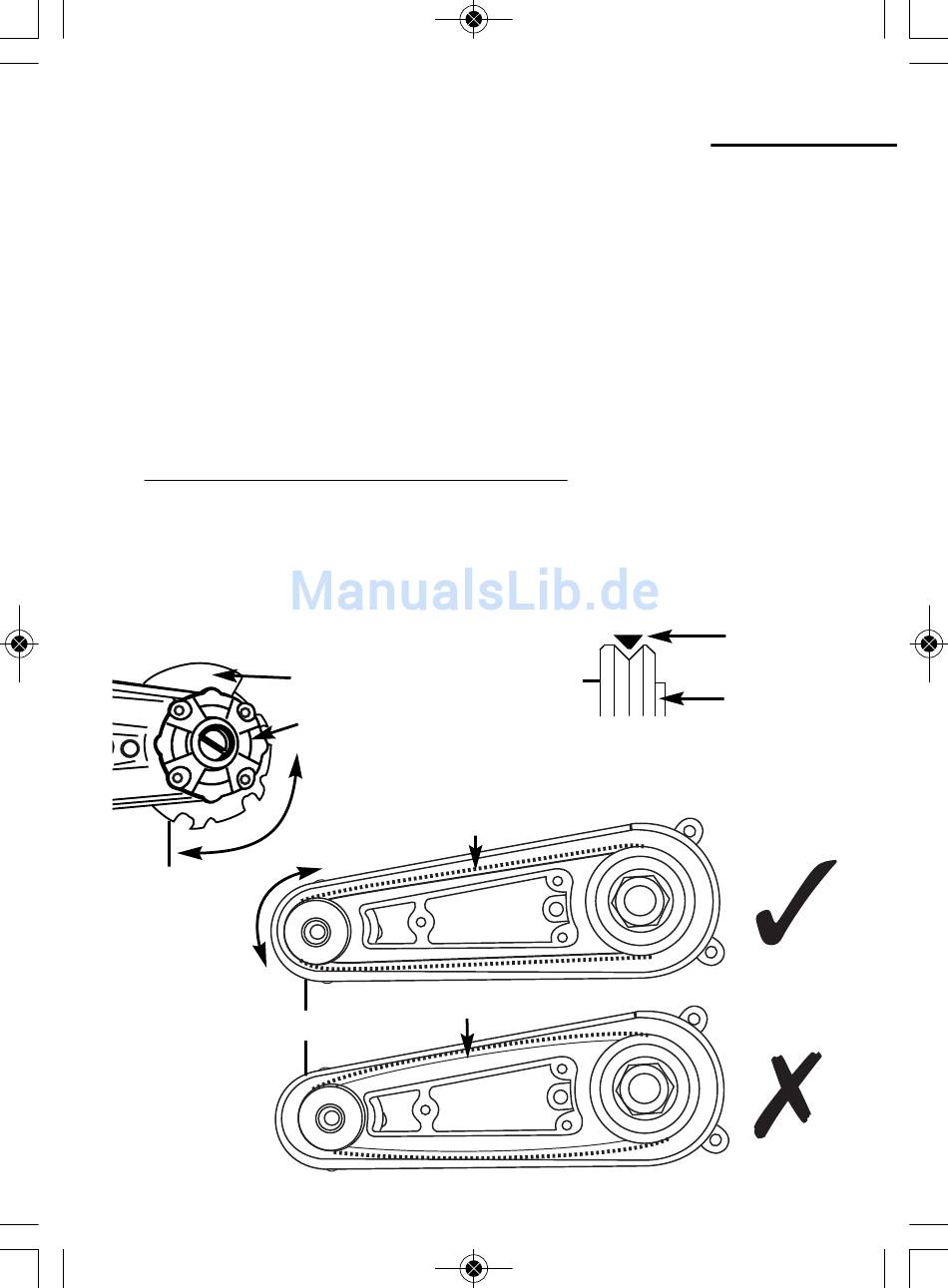

Spannen oder Austauschen des Riemens
•Ziehen Sie den Netzstecker des Mini-Grinders
•Entfernen Sie die 4 Riemenspannschrauben (siehe Abb. 18).
•Zur Entfernung der oberen Abdeckung entfernen Sie die 3 Schrauben (siehe „Kennen
Sie Ihr Werkzeug", Seite 5), dann schieben Sie die Abdeckung nach hinten von der Klinge
weg und heben Sie sie ab.
•Drehen Sie die Spannkappe (Abb. 18), um den Riemen zu spannen (Abb. 19). Eine
leichte Bewegung der Klinge kann wahrgenommen werden, wenn die Spannkappe des
Riemens gedreht wird.
•Nach dem Spannen mit den oberen Abdeckschrauben sichern.
ZU STARKES SPANNEN DES RIEMENS VERMEIDEN
Stellen Sie beim Austausch des Riemens sicher, dass die V-förmigen Seiten des
Riemens sich innen befinden (wie in Abb. 20 gezeigt). Ersatzriemen (MIN.FG.003)
erhalten Sie bei Arbortech Pty Ltd (Adresse siehe Rückseite).
Hinweis: Umgebung mit einem weichen Tuch oder einer kleinen Bürste reinigen.
App.18
Abdeckung
Riemen
Spannkappe
Riemen gespannt
Nicht gespannt
Abb.19
App.20
SEITE 14
Wartung
"V"- Riemen
Kleine
Scheibe
