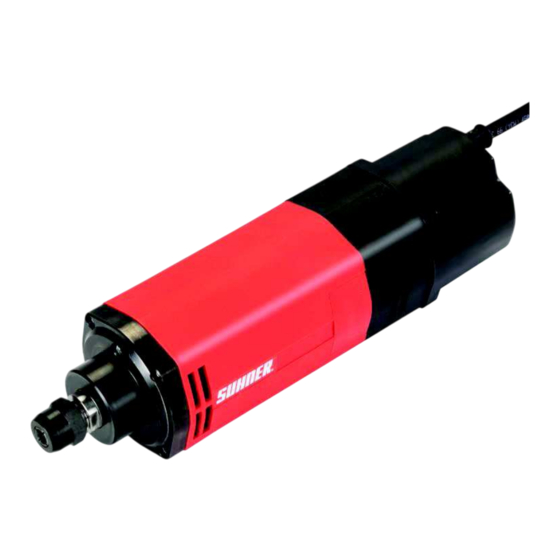

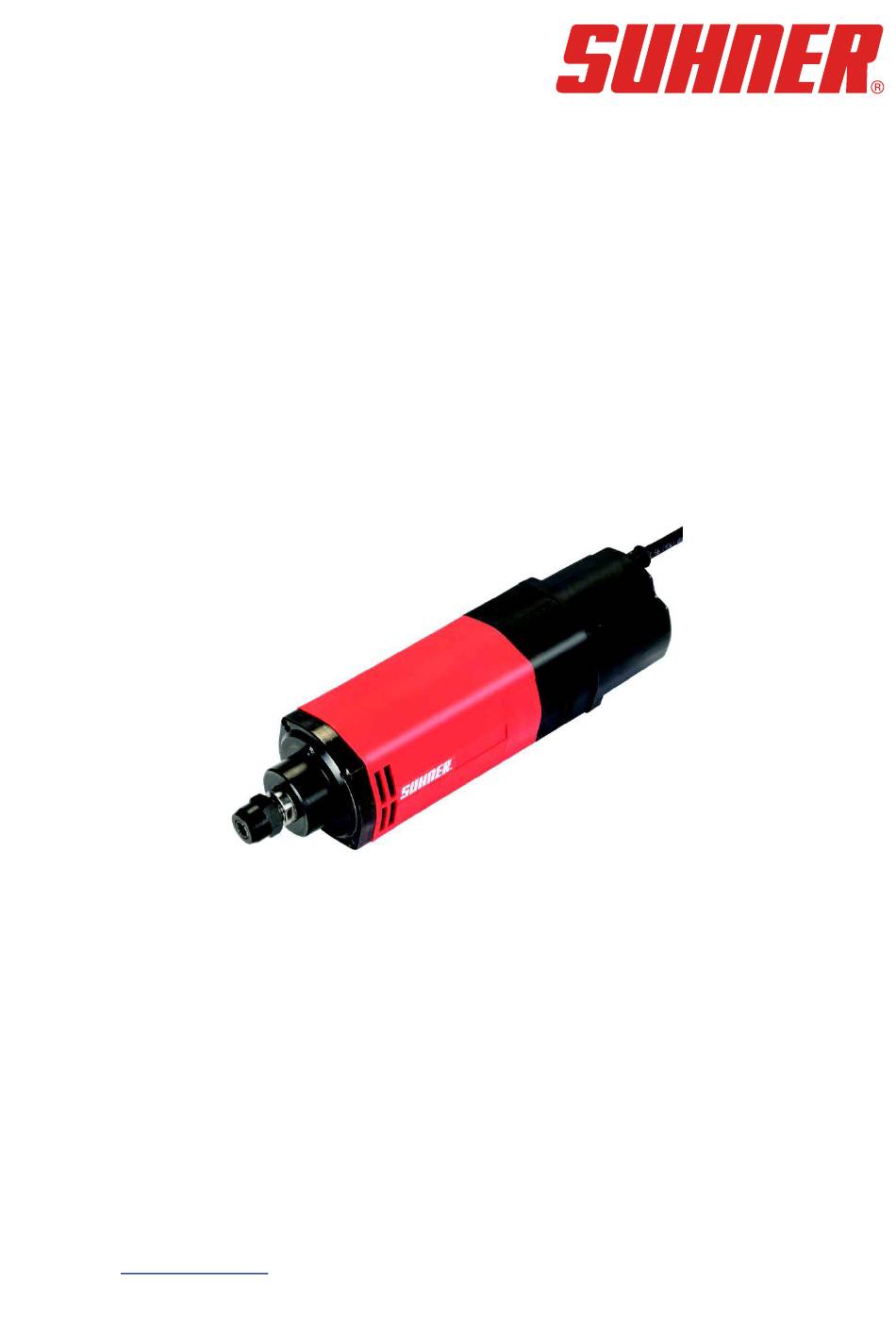

Original Betriebsanleitung
Fräs- und Schleifmotor
Typ UAD 25-RF
Artikel-Nr. 78 929
OTTO SUHNER GmbH
D-79713 Bad Säckingen
Phone: +49 (0) 77 61 557 0
Fax:
+49 (0) 77 61 557 190
http://www.suhner.com
mailto: info.de@suhner.com
OTTO SUHNER AG
CH-5201 Brugg
Phone: +41 (0) 56 464 28 28
Fax:
+41 (0) 56 464 28 33
http://www.suhner.com
mailto:
info@suhner.com
1
465014/12-15
Werbung
Verwandte Anleitungen für SUHNER UAD 25-RF
Inhaltszusammenfassung für SUHNER UAD 25-RF
- Seite 1 Original Betriebsanleitung Fräs- und Schleifmotor Typ UAD 25-RF Artikel-Nr. 78 929 OTTO SUHNER GmbH D-79713 Bad Säckingen Phone: +49 (0) 77 61 557 0 Fax: +49 (0) 77 61 557 190 http://www.suhner.com mailto: info.de@suhner.com OTTO SUHNER AG CH-5201 Brugg Phone: +41 (0) 56 464 28 28...
- Seite 2 Inhaltsverzeichnis 1. Sicherheitshinweise 1.1 Allgemeine sicherheitstechnische Hinweise 1.2 Bestimmungsgemäße Verwendung 1.3 Nicht bestimmungsgemäße Verwendung 1.4 CE-Konformitätserklärung 1.5 Symbolerklärung 2. Inbetriebnahme 2.1 Vor und Inbetriebnahme 2.2 Inbetriebnahme 2.3 Leistungsdaten 2.4 Betriebsbedingungen 3. Handhabung / Betrieb 3.1 Schutzvorrichtungen 3.2 Einsatzwerkzeuge 3.3 Arbeitshinweise 4.
- Seite 3 1. Sicherheitshinweise 1.1 Allgemeiner sicherheitstechnischer Hinweis Diese Betriebsanleitung gilt für die Maschine UAD 25-RF. Nur nach EN 60204-1 qualifiziertes Personal darf die Maschinen handhaben. Beiliegende, separate Sicherheitshinweise sind zwingend zu beachten. 1.2 Bestimmungsgemäße Verwendung Der Einbau-Fräß- und Schleifmotor ist bestimmt für Fräsarbeiten von Holz und Kunststoffen und zum Schleifen von Holz, Kunststoff, Stahl und Aluminium.
- Seite 4 1.5.Symbolerklärung Achtung! Unbedingt lesen! Diese Information ist sehr wichtig für die Funktionsgewährleistung des Produktes. Bei Nichtbeachten kann ein Defekt die Folge sein. Sicherheitshinweis / Warnung Diese Information dient zum Erlangen eines sicheren Betriebes. Bei Nichtbeachten ist die Sicherheit für den Bediener nicht gewährleistet. Information Diese Information dient zum guten Verständnis der Funktion des Produktes.
- Seite 5 2. Inbetriebnahme 2.1 Vor der Inbetriebnahme Netzspannung überprüfen. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen. § Das Werkzeug vor Gebrauch überprüfen. § Das Werkzeug muss zentrisch und am Anschlag positioniert montiert sein. § Die maximale zulässige Drehzahl von Werkzeug und Spannvorrichtung darf keinesfalls überschritten werden.
- Seite 6 2.3 Leistungsdaten Netzspannung (siehe Ersatzteilliste) 230V 50/60 Hz Leistungsaufnahme 1050 W Leistungsangabe 740 W Leerlaufdrehzahl 3 500 – 25 000 min -1 Max. Werkzeug Ø 40 mm Spannzange- Ø max. 8 mm Schalldruckpegel EN 60745 81 dB, K= 3dB Schallleistungspegel 92 dB, K= 3dB Vibration EN 60745 5,0 m/s², K=1,5m/s²...
- Seite 7 3.2 Einsatzwerkzeuge Nur Einsatzwerkzeuge verwenden, deren zulässige maximale Drehzahl gleich oder höher ist als die Leerlaufdrehzahl der Maschine. Nur saubere Werkzeuge montieren! Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
- Seite 8 Die Schleifkörper müssen einwandfrei rund laufen. Unrunde Schleifkörper nicht weiter verwenden. Probelauf! Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und frei drehen können. Probelauf min. 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden! 3.3 Arbeithinweise Arbeiten mit dem Fräsmotor Brille und Gehörschutz tragen...
- Seite 9 4. Instandhaltung / Wartung 4.1 Vorbeugende Instandhaltung 4.1.1 Kohlebürstenwechsel Vor allen Wartungsarbeiten Netzstecker ziehen. Die Maschine ist mit zwei Kohlebürsten ausgerüstet. Die Kohlebürsten müssen wie folgt gewechselt werden: Bild 1 Bild 2 Die vier Befestigungsschrauben am Die beiden Abdeckungen nach hinten Schaltergehäuse einige Umdrehungen schieben und vom Gehäuse lösen und Schaltergehäuse ein Stück...
- Seite 10 Typ UAD 25-RF Artikel-Nr. 78 929...
- Seite 11 Ersatzteile UAD 25-RF – 78 929 Ersatzteil-Lieferung über SUHNER. Bei Ersatzteil-Bestellungen bitte Maschinentyp, Fabrikations- und Teil-Nr. angeben. Stück Benennung Pos. Artikel-Nr. Gehäuse kompl. rot 49 671 13 Abdeckung 48 886 03 Kappe 49 763 04 Zwischenflansch 78 868 02 Elektronik mit Pot...
- Seite 12 4.3 Reparatur Sollte das Gerät, trotz sorgfältiger Herstellungs- und Prüfverfahren, einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle ausführen zu lassen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdung zu vermeiden. 4.4 Garantieleistung Für Schäden / Folgeschäden wegen unsachgemäßer Behandlung, nicht bestimmungsgemäßer Verwendung, nicht Einhalten der Instandhaltungs-...
