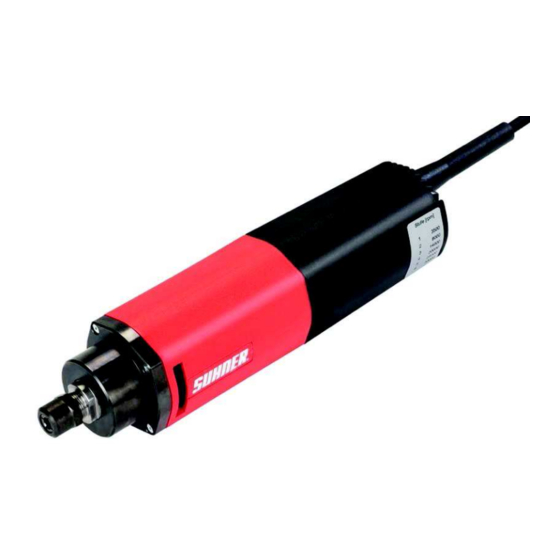

SUHNER UAC 30-RF Originalbetriebsanleitung
Inhaltsverzeichnis
Original Betriebsanleitung
Fräs- und Schleifmotor
Typ UAC 30-RF
Artikel-Nr. 64 005
OTTO SUHNER GmbH
D-79713 Bad Säckingen
Phone: +49 (0) 77 61 557 0
Fax:
+49 (0) 77 61 557 190
http://www.suhner.com
mailto: info.de@suhner.com
OTTO SUHNER AG
CH-5201 Brugg
Phone: +41 (0) 56 464 28 28
Fax:
+41 (0) 56 464 28 33
http://www.suhner.com
mailto: info@suhner.com
465010/12-20
1
Inhaltsverzeichnis
Verwandte Anleitungen für SUHNER UAC 30-RF
Inhaltszusammenfassung für SUHNER UAC 30-RF

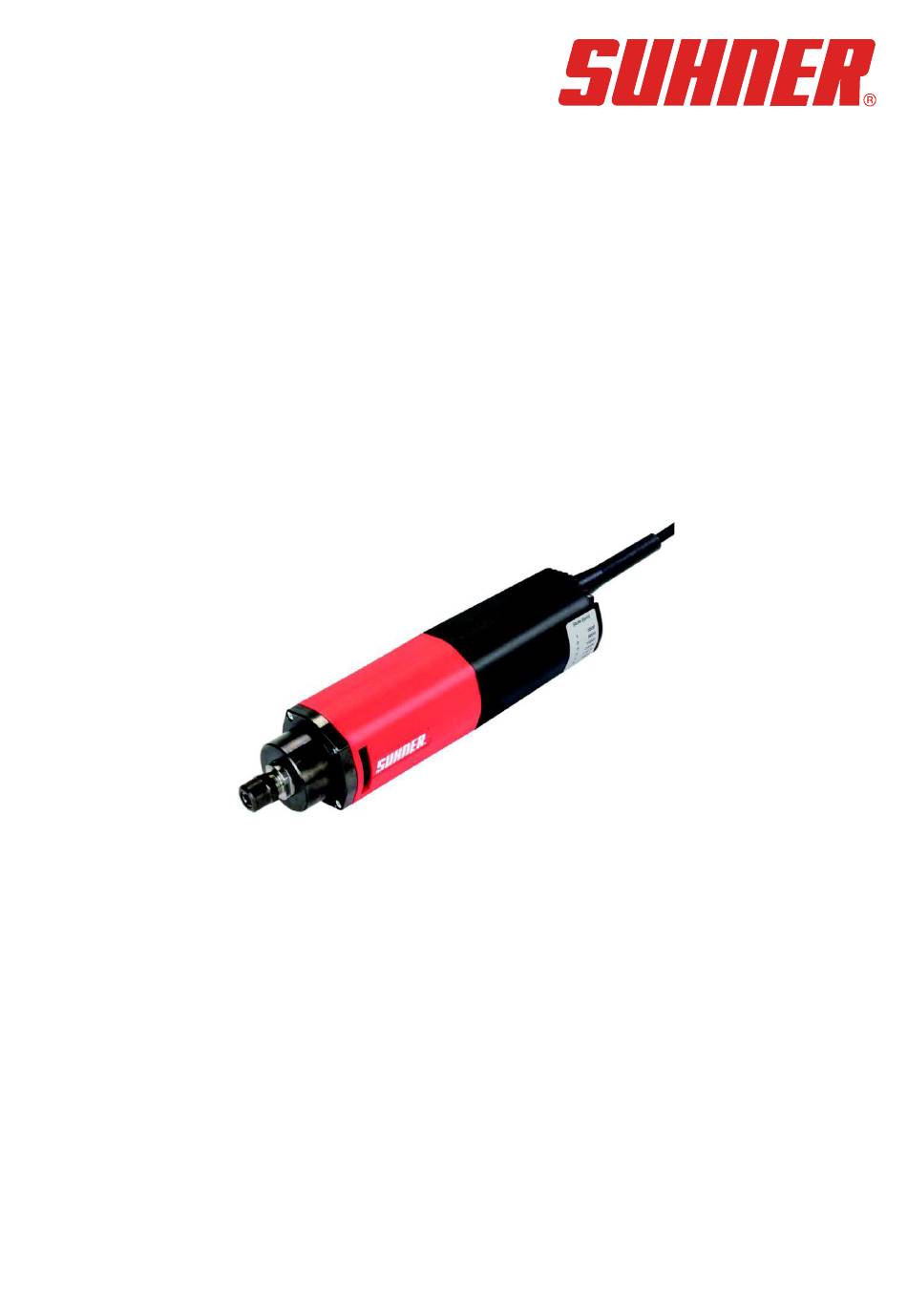

- Seite 1 Original Betriebsanleitung Fräs- und Schleifmotor Typ UAC 30-RF Artikel-Nr. 64 005 OTTO SUHNER GmbH D-79713 Bad Säckingen Phone: +49 (0) 77 61 557 0 Fax: +49 (0) 77 61 557 190 http://www.suhner.com mailto: info.de@suhner.com OTTO SUHNER AG CH-5201 Brugg Phone: +41 (0) 56 464 28 28...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1 Allgemeine sicherheitstechnische Hinweise 1.2 Bestimmungsgemäße Verwendung 1.3 Nicht bestimmungsgemäße Verwendung 1.4 CE-Konformitätserklärung 1.5 Symbolerklärung 2. Inbetriebnahme 2.1 Vor und Inbetriebnahme 2.2 Inbetriebnahme 2.3 Leistungsdaten 2.4 Betriebsbedingungen 3. Handhabung / Betrieb 3.1 Schutzvorrichtungen 3.2 Einsatzwerkzeuge 3.3 Arbeitshinweise 4. -
Seite 3: Allgemeine Sicherheitstechnische Hinweise
1.1 Allgemeiner sicherheitstechnischer Hinweis Diese Betriebsanleitung gilt für die Maschine UAC 30-RF. Nur nach EN 60204-1 qualifiziertes Personal darf die Maschinen handhaben. Beiliegende, separate Sicherheitshinweise sind zwingend zu beachten. 1.2 Bestimmungsgemäße Verwendung Der Einbau-Fräß- und Schleifmotor ist bestimmt für Fräsarbeiten von Holz und Kunststoffen und zum Schleifen von Holz, Kunststoff, Stahl und Aluminium. -
Seite 4: Symbolerklärung
Symbolerklärung Achtung! Unbedingt lesen! Diese Information ist sehr wichtig für die Funktionsgewährleistung des Produktes. Bei Nichtbeachten kann ein Defekt die Folge sein. Sicherheitshinweis / Warnung Diese Information dient zum Erlangen eines sicheren Betriebes. Bei Nichtbeachten ist die Sicherheit für den Bediener nicht gewährleistet. Information Diese Information dient zum guten Verständnis der Funktion des Produktes. -
Seite 5: Inbetriebnahme
2. Inbetriebnahme 2.1 Vor der Inbetriebnahme Netzspannung überprüfen. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen. § Das Werkzeug vor Gebrauch überprüfen. § Das Werkzeug muss zentrisch und am Anschlag positioniert montiert sein. § Die maximale zulässige Drehzahl von Werkzeug und Spannvorrichtung darf keinesfalls überschritten werden. -
Seite 6: Leistungsdaten
Ausschalten Durch Drücken des EIN-/AUS-Schalters wird die Arretierung gelöst und die Maschine stellt ab. 2.3 Leistungsdaten Netzspannung (siehe Ersatzteilliste) 230V 50/60 Hz Leistungsaufnahme 500 W Leistungsangabe 300 W Leerlaufdrehzahl 3 500 – 30 000 min -1 Max. Werkzeug Ø 35 mm Spannzange- Ø... -
Seite 7: Einsatzwerkzeuge
Nach einer Abkühlzeit von ca. 10-20 Sec. ist die Maschine wieder betriebsbereit Maschine aus und wieder einschalten, um die Konstant- Elektronik zu aktivieren. Bei betriebswarmem Gerät reagiert der temperaturabhängige Überlastschutz entsprechend früher. 3.2 Einsatzwerkzeuge Nur Einsatzwerkzeuge verwenden, deren zulässige maximale Drehzahl gleich oder höher ist als die Leerlaufdrehzahl der Maschine. -
Seite 8: Arbeitshinweise
Die Schleifkörper müssen einwandfrei rund laufen. Unrunde Schleifkörper nicht weiter verwenden. Probelauf! Schleifwerkzeuge vor Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und frei drehen können. Probelauf min. 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden! 3.3 Arbeithinweise Arbeiten mit dem Fräsmotor Brille und Gehörschutz tragen... -
Seite 9: Instandhaltung / Wartung
4. Instandhaltung / Wartung 4.1 Vorbeugende Instandhaltung 4.1.1 Kohlebürstenwechsel Vor allen Wartungsarbeiten Netzstecker ziehen. Die Maschine ist mit zwei Kohlebürsten ausgerüstet. Die Kohlebürsten müssen wie folgt gewechselt werden: Bild 1 Bild 2 Die Befestigungsschraube (Pos. 23) Die Schalterkappe (Pos.2) ein Stück an der Schalterkappe (Pos. - Seite 10 Typ UAC 30-RF Artikel-Nr. 64 005...
- Seite 11 Ersatzteile UAC 30-RF – 64 005 Ersatzteil-Lieferung über SUHNER. Bei Ersatzteil-Bestellungen bitte Maschinentyp, Fabrikations- und Teil-Nr. angeben. Stück Benennung Pos. Artikel-Nr. Isoliergehäuse 57 265 02 Schalterkappe 78 822 03 Lüfterabdeckung 57 276 02 Anker mit Lüfter 450 167 01 Stator mit PTC 57 272 01 Bürstenhalter...
-
Seite 12: Reparatur
4.3 Reparatur Sollte das Gerät, trotz sorgfältiger Herstellungs- und Prüfverfahren, einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle ausführen zu lassen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdung zu vermeiden. 4.4 Garantieleistung Für Schäden / Folgeschäden wegen unsachgemäßer Behandlung, nicht bestimmungsgemäßer Verwendung, nicht Einhalten der Instandhaltungs-...
