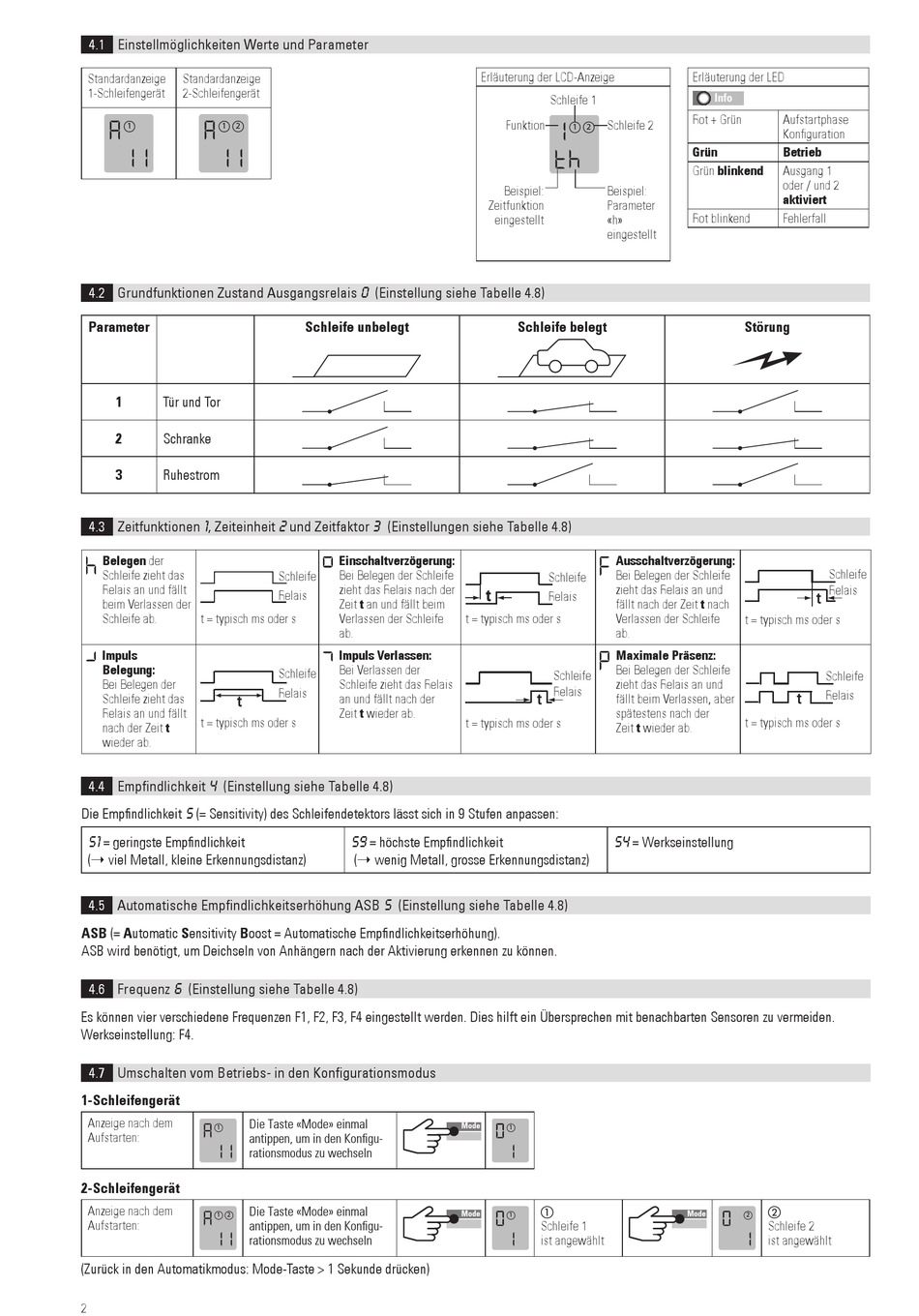

4.1
Einstellmöglichkeiten Werte und Parameter
Standardanzeige
Standardanzeige
1-Schleifengerät
2-Schleifengerät
1
1
2
4.2
Grundfunktionen Zustand Ausgangsrelais
Parameter
1
Tür und Tor
2
Schranke
3
Ruhestrom
4.3
Zeitfunktionen
, Zeiteinheit
1
Belegen der
Schleife zieht das
Relais an und fällt
beim Verlassen der
t = typisch ms oder s
Schleife ab.
Impuls
Belegung:
Bei Belegen der
Schleife zieht das
t
Relais an und fällt
t = typisch ms oder s
nach der Zeit t
wieder ab.
4.4
Empfindlichkeit
(Einstellung siehe Tabelle 4.8)
4
Die Empfindlichkeit
S
(= Sensitivity) des Schleifendetektors lässt sich in 9 Stufen anpassen:
= geringste Empfindlichkeit
S1
(➝ viel Metall, kleine Erkennungsdistanz)
4.5
Automatische Empfindlichkeitserhöhung ASB
ASB (= Automatic Sensitivity Boost = Automatische Empfindlichkeitserhöhung).
ASB wird benötigt, um Deichseln von Anhängern nach der Aktivierung erkennen zu können.
4.6
Frequenz
(Einstellung siehe Tabelle 4.8)
6
Es können vier verschiedene Frequenzen F1, F2, F3, F4 eingestellt werden. Dies hilft ein Übersprechen mit benachbarten Sensoren zu vermeiden.
Werkseinstellung: F4.
4.7
Umschalten vom Betriebs- in den Konfigurationsmodus
1-Schleifengerät
Anzeige nach dem
Die Taste «Mode» einmal
1
Aufstarten:
antippen, um in den Konfigu-
rationsmodus zu wechseln
2-Schleifengerät
Anzeige nach dem
Die Taste «Mode» einmal
2
1
Aufstarten:
antippen, um in den Konfigu-
rationsmodus zu wechseln
(Zurück in den Automatikmodus: Mode-Taste > 1 Sekunde drücken)
2
(Einstellung siehe Tabelle 4.8)
0
Schleife unbelegt
und Zeitfaktor
(Einstellungen siehe Tabelle 4.8)
2
3
Einschaltverzögerung:
Bei Belegen der Schleife
Schleife
zieht das Relais nach der
Relais
Zeit t an und fällt beim
Verlassen der Schleife
ab.
Impuls Verlassen:
Bei Verlassen der
Schleife
Schleife zieht das Relais
Relais
an und fällt nach der
Zeit t wieder ab.
= höchste Empfindlichkeit
S9
(➝ wenig Metall, grosse Erkennungsdistanz)
(Einstellung siehe Tabelle 4.8)
S
Erläuterung der LCD-Anzeige
Schleife 1
Funktion
Schleife 2
1
2
Beispiel:
Beispiel:
Zeitfunktion
Parameter
eingestellt
«h»
eingestellt
Schleife belegt
Ausschaltverzögerung:
Bei Belegen der Schleife
Schleife
zieht das Relais an und
t
Relais
fällt nach der Zeit t nach
t = typisch ms oder s
Verlassen der Schleife
ab.
Maximale Präsenz:
Bei Belegen der Schleife
Schleife
zieht das Relais an und
Relais
t
fällt beim Verlassen, aber
spätestens nach der
t = typisch ms oder s
Zeit t wieder ab.
= Werkseinstellung
S4
Mode
1
Mode
1
Schleife 1
ist angewählt
Erläuterung der LED
Info
Rot + Grün
Aufstartphase
Konfiguration
Grün
Betrieb
Grün blinkend
Ausgang 1
oder / und 2
aktiviert
Rot blinkend
Fehlerfall
Störung
Schleife
Relais
t
t = typisch ms oder s
Schleife
Relais
t
t = typisch ms oder s
Mode
2
Schleife 2
ist angewählt
