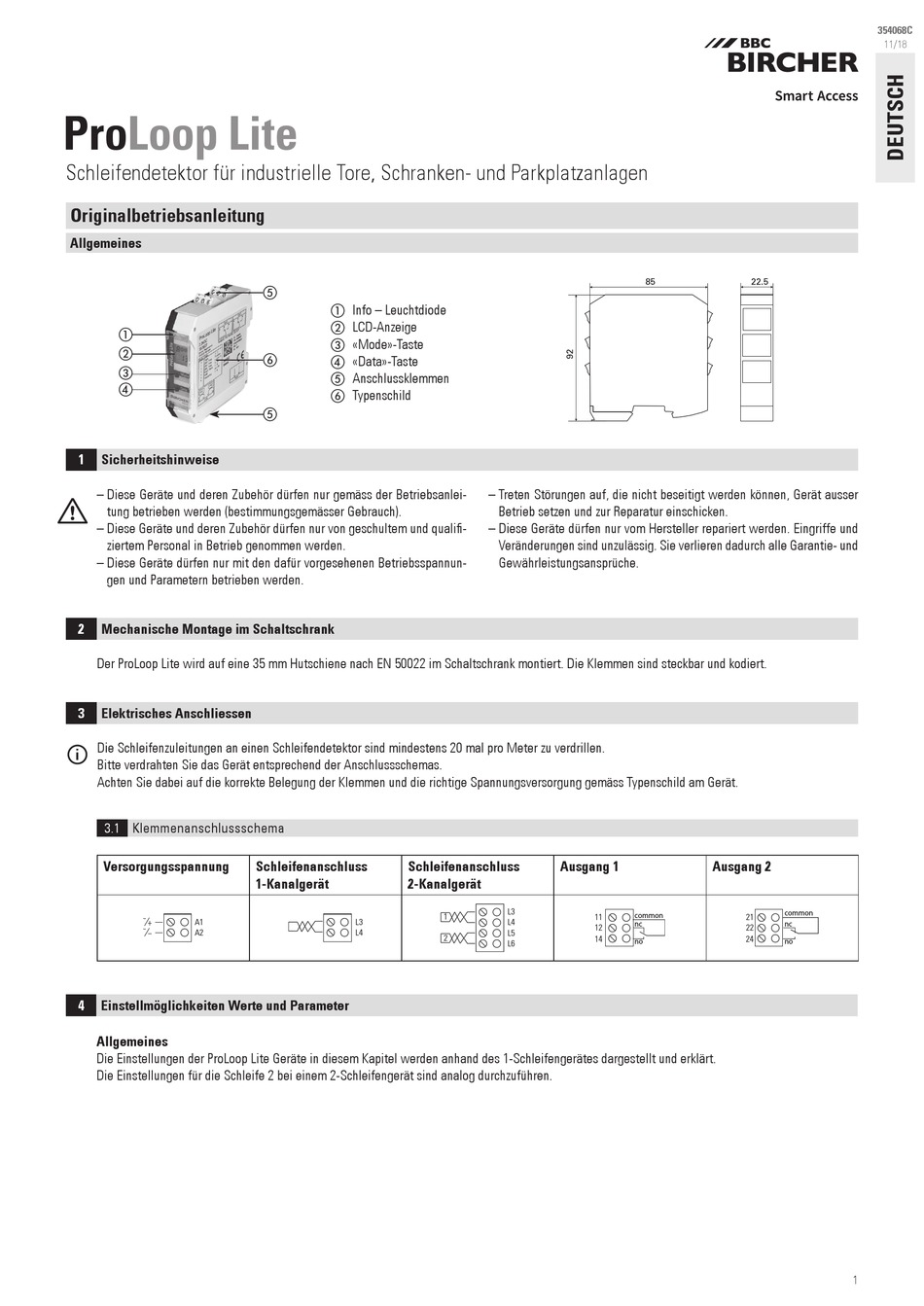

BBC Bircher ProLoop Lite Originalbetriebsanleitung

ProLoop Lite
Schleifendetektor für industrielle Tore, Schranken- und Parkplatzanlagen
Originalbetriebsanleitung
Allgemeines




1 Sicherheitshinweise
– Diese Geräte und deren Zubehör dürfen nur gemäss der Betriebsanlei-
tung betrieben werden (bestimmungsgemässer Gebrauch).
– Diese Geräte und deren Zubehör dürfen nur von geschultem und qualifi-
ziertem Personal in Betrieb genommen werden.
– Diese Geräte dürfen nur mit den dafür vorgesehenen Betriebsspannun-
gen und Parametern betrieben werden.
2 Mechanische Montage im Schaltschrank
Der ProLoop Lite wird auf eine 35 mm Hutschiene nach EN 50022 im Schaltschrank montiert. Die Klemmen sind steckbar und kodiert.
3 Elektrisches Anschliessen
Die Schleifenzuleitungen an einen Schleifendetektor sind mindestens 20 mal pro Meter zu verdrillen.
i
Bitte verdrahten Sie das Gerät entsprechend der Anschlussschemas.
Achten Sie dabei auf die korrekte Belegung der Klemmen und die richtige Spannungsversorgung gemäss Typenschild am Gerät.
3.1 Klemmenanschlussschema
Versorgungsspannung
˜⁄
+ A1
˜⁄
A2
−
4 Einstellmöglichkeiten Werte und Parameter
Allgemeines
Die Einstellungen der ProLoop Lite Geräte in diesem Kapitel werden anhand des 1-Schleifengerätes dargestellt und erklärt.
Die Einstellungen für die Schleife 2 bei einem 2-Schleifengerät sind analog durchzuführen.

 Info – Leuchtdiode
 LCD-Anzeige
 «Mode»-Taste
  «Data»-Taste
 Anschlussklemmen
 Typenschild

Schleifenanschluss Schleifenanschluss
1-Kanalgerät 2-Kanalgerät
L3
L4
– Treten Störungen auf, die nicht beseitigt werden können, Gerät ausser
Betrieb setzen und zur Reparatur einschicken.
– Diese Geräte dürfen nur vom Hersteller repariert werden. Eingriffe und
Veränderungen sind unzulässig. Sie verlieren dadurch alle Garantie- und
Gewährleistungsansprüche.
Ausgang 1
L3
1
11
L4
12
L5
2
14
L6
85 22.5
Ausgang 2
common
common
21
nc nc
22
24
no no
354068C
11/18
