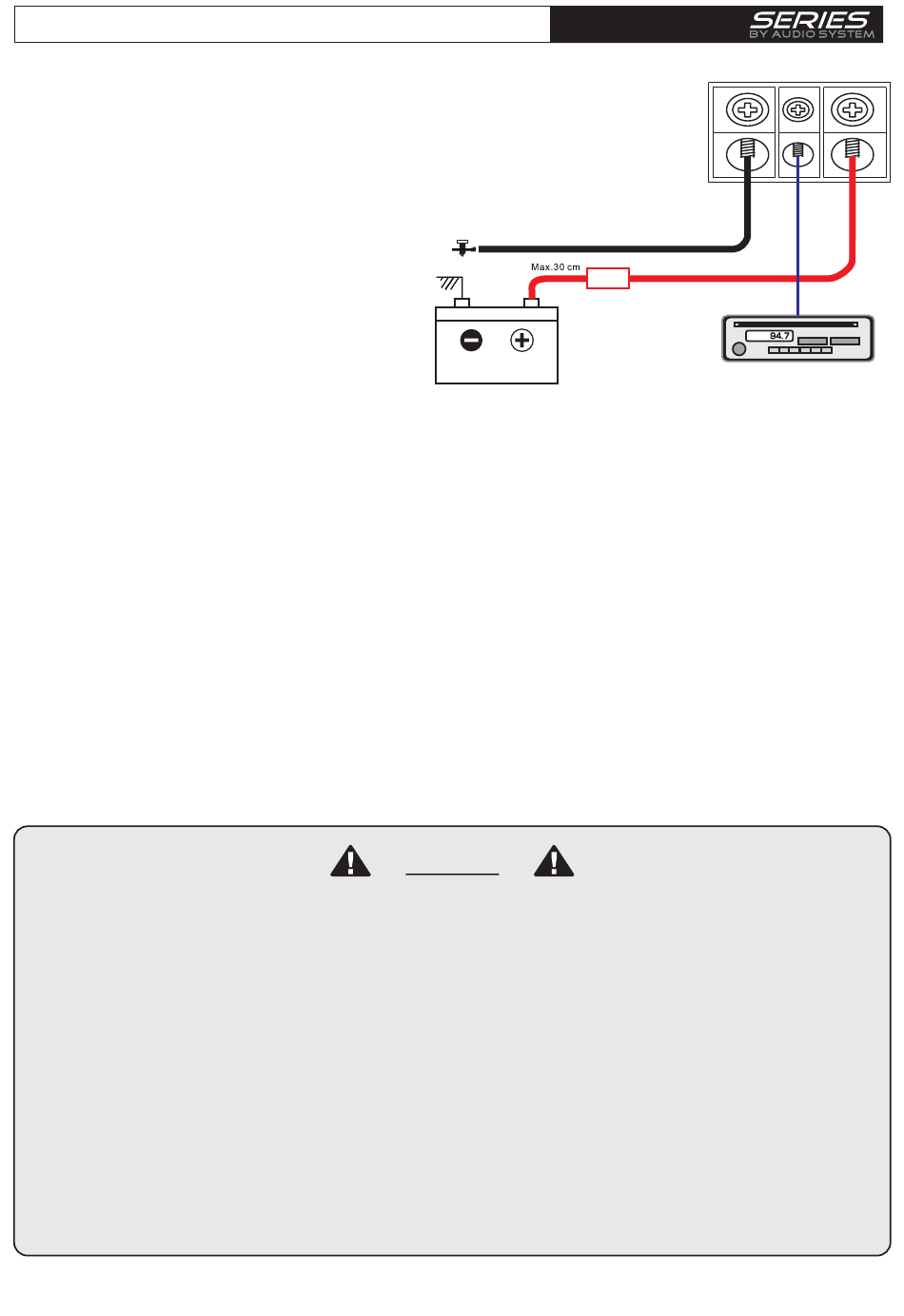

Stromanschlüsse
R-1250.1 D / M-850.1 D
R-1250.1 D-24v / x-2000.1 d
1. Trennen der Stromversorgung:
Klemmen Sie zuallererst die Stromversorgung des
Fahrzeuges ab. Dies geschieht am Besten, indem
das Massekabel von der Batterie entfernt wird.
2. Masseanschluss:
Verbinden Sie den GND (Ground) Anschluss der
Endstufe mit der Fahrzeugkarosserie. Halten Sie
dieses Kabel so kurz wie möglich (maximal 50 cm)
und verwenden Sie einen ausreichenden Querschnitt
2
(10 - 16 mm ). Stellen Sie sicher, dass die Verbindung
mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V / + 24 V Stromanschluss:
Der +12 V / +24 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt an die
Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur Autobatterie maximal 30
cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der Endstufe ist ein qualitativ hochwertiger
Sicherungshalter sowie ausreichende Kabelquerschnitte (10 - 35 mm ). Diese Sicherung schützt das Gerät und das
Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
WICHTIG: Die X-2000.1 D hat keine interne Sicherung. Deshalb muss der beigelegte Sicherungshalter zur
Absicherung vor der Endstufe installiert werden.
4. Remote Anschluss:
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V / 24 V Schaltung für Verstärker oder
automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel.
5. Hochpegel Eingang:
Besitzt das Autoradio keine Cinch- bzw. Vorverstärkerausgänge, ist es möglich, direkt die Lautsprecherausgänge an
die RCA-Eingänge zu verbinden (High/Low-Schalter auf „HI" stellen). Wenn ein Signal an den RCA-Eingängen anliegt,
schaltet die Series Endstufe automatisch ein. Zubehör: RCA-HI und HLAC Adapterkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V / 24 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ Benzinleitungen,
Lüftermotoren, Brandkontrollmodulen etc. verlegt werden.
f) Um Störungen im Musiksignal zu vermeiden, müssen die Signalkabel (Cinchkabel) sowie die
Lautsprecherkabel von den Stromkabeln weit entfernt verlegt werden.
g) Die Anschlusskabel Ihrer Endstufe sind so zu verlegen, dass keine Klemm-, Quetsch-, oder Bruchgefahr
besteht.
x + r + m
MASSE
BATTERIE
2
Achtung
-3-
GND
Sicherung
REM
+12V / +24V
Remote-
verbindung
RADIO
