Universal Power Supply Plus (UPS Plus)
6.5

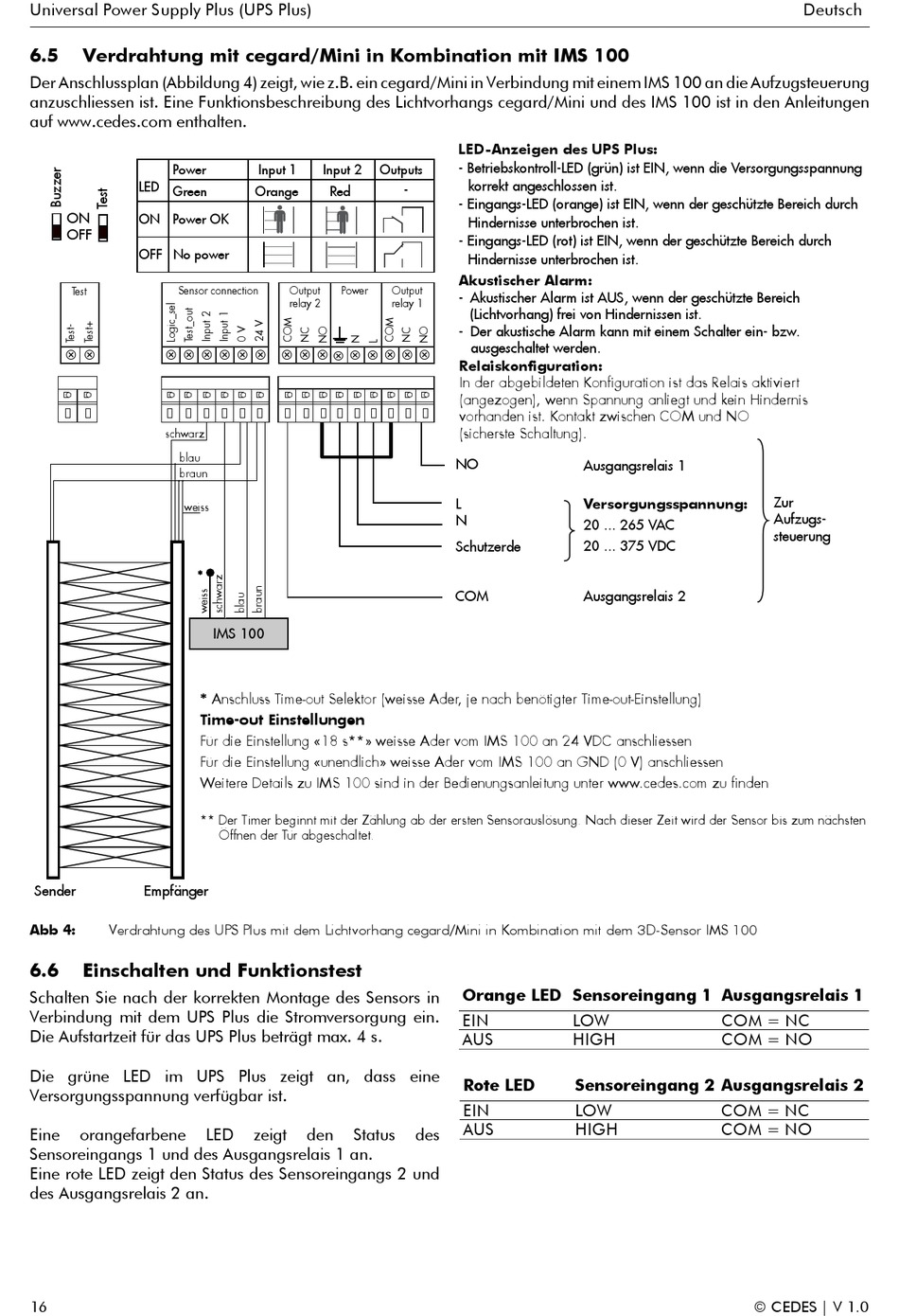

Verdrahtung mit cegard/Mini in Kombination mit IMS 100
Der Anschlussplan (Abbildung 4) zeigt, wie z.B. ein cegard/Mini in Verbindung mit einem IMS 100 an die Aufzugsteuerung
anzuschliessen ist. Eine Funktionsbeschreibung des Lichtvorhangs cegard/Mini und des IMS 100 ist in den Anleitungen
auf www.cedes.com enthalten.
Power
LED
Green
ON
ON
Power OK
OFF
OFF
No power
Sensor connection
Test
V V
V V
schwarz
blau
braun
weiss
*
*
* Anschluss Time-out Selektor (weisse Ader, je nach benötigter Time-out-Einstellung)
Time-out Einstellungen
Für die Einstellung «18 s**» weisse Ader vom IMS 100 an 24 VDC anschliessen
Für die Einstellung «unendlich» weisse Ader vom IMS 100 an GND (0 V) anschliessen
Weitere Details zu IMS 100 sind in der Bedienungsanleitung unter www.cedes.com zu finden
** Der Timer beginnt mit der Zählung ab der ersten Sensorauslösung. Nach dieser Zeit wird der Sensor bis zum nächsten
Sender
Empfänger
Abb 4:
Verdrahtung des UPS Plus mit dem Lichtvorhang cegard/Mini in Kombination mit dem 3D-Sensor IMS 100
6.6
Einschalten und Funktionstest
Schalten Sie nach der korrekten Montage des Sensors in
Verbindung mit dem UPS Plus die Stromversorgung ein.
Die Aufstartzeit für das UPS Plus beträgt max. 4 s.
Die grüne LED im UPS Plus zeigt an, dass eine
Versorgungsspannung verfügbar ist.
Eine
orangefarbene
Sensoreingangs 1 und des Ausgangsrelais 1 an.
Eine rote LED zeigt den Status des Sensoreingangs 2 und
des Ausgangsrelais 2 an.
16
Input 1
Input 2
Orange
Red
Output
Power
relay 2
V
V V
V
V V
V
V
V V
IMS 100
Öffnen der Tür abgeschaltet.
LED
zeigt
den
Status
LED-Anzeigen des UPS Plus:
- Betriebskontroll-LED (grün) ist EIN, wenn die Versorgungsspannung
Outputs
korrekt angeschlossen ist.
-
- Eingangs-LED (orange) ist EIN, wenn der geschützte Bereich durch
Hindernisse unterbrochen ist.
- Eingangs-LED (rot) ist EIN, wenn der geschützte Bereich durch
Hindernisse unterbrochen ist.
Akustischer Alarm:
Output
- Akustischer Alarm ist AUS, wenn der geschützte Bereich
relay 1
(Lichtvorhang) frei von Hindernissen ist.
- Der akustische Alarm kann mit einem Schalter ein- bzw.
ausgeschaltet werden.
V
V V
Relaiskonfiguration:
In der abgebildeten Konfiguration ist das Relais aktiviert
(angezogen), wenn Spannung anliegt und kein Hindernis
vorhanden ist. Kontakt zwischen COM und NO
(sicherste Schaltung).
NO
L
N
Schutzerde
COM
Orange LED Sensoreingang 1 Ausgangsrelais 1
EIN
AUS
Rote LED
EIN
AUS
des
Ausgangsrelais 1
Versorgungsspannung:
20 ... 265 VAC
20 ... 375 VDC
Ausgangsrelais 2
LOW
COM = NC
HIGH
COM = NO
Sensoreingang 2 Ausgangsrelais 2
LOW
COM = NC
HIGH
COM = NO
Deutsch
Zur
Aufzugs-
steuerung
© CEDES | V 1.0
