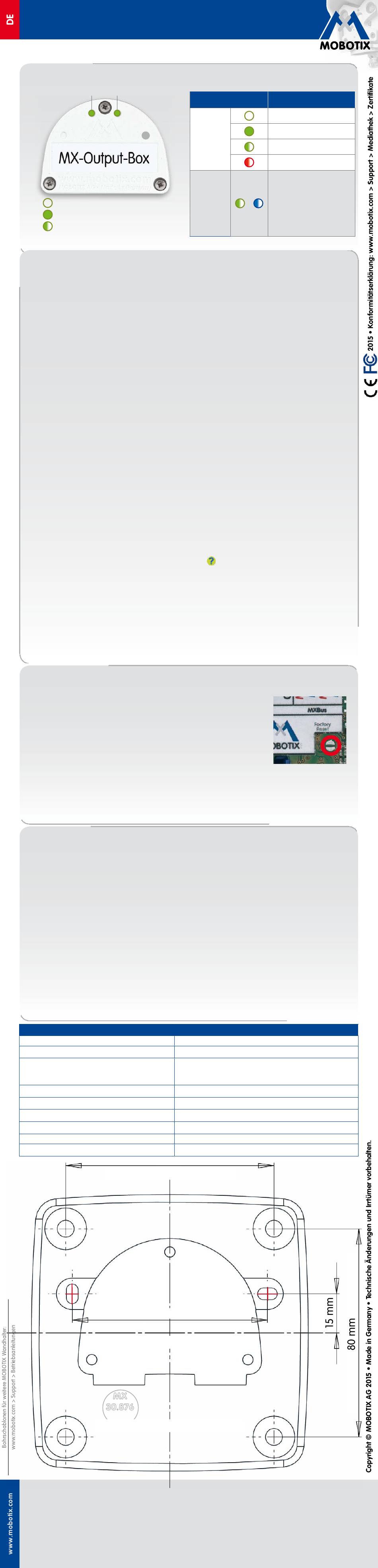

Mobotix MX-Output-Box Schnellinstallation Seite 2

Vorschau ausblenden

Seite von 2

/ 2
Lesezeichen

Quick Install

Betriebsstatus

LED aus

LED leuchtet dauerhaft

LED blinkt

1. Benutzeroberfläche der MOBOTIX-Kamera im

Browser öffnen

• IP-Adresse der mit der MX-Output-Box verbun-

denen Kamera im Browser eingeben (Adminis-

trationszugang erforderlich):

http://<IP-Adresse der Kamera>

2. Sicherstellen, dass die Kamera PoE-Klasse 3

verwendet

• Dialog Admin Menu > Ethernet-Schnittstelle

öffnen.

• Wenn in der Zeile Stromversorgung nicht Power

over Ethernet (Class 3) steht, auf den

Link Ändern klicken, den Anweisungen des

Assistenten folgen und diese Klasse aktivieren.

3. MX-Output-Box aktivieren

• Dialog Admin Menu > Hardware-Erweiterungen

verwalten öffnen.

• Wenn das LED-Symbol in der Zeile MxBus-Schnitt-

stelle nicht grün ist, auf Verbinden klicken.

• Im Dialog Admin Menu > MxBus-Module

verwalten im Abschnitt Geräte in der Zeile

MX-Output-Box auf Aktivieren klicken.

• Wird der Button SW aktualisieren angezeigt,

klicken Sie darauf, um die Software aller ange-

schlossenen Module zu aktualisieren.

• Im gleichen Dialog auf MxMessageSystem-Kon-

figuration klicken.

• Auf Angeschlossene Geräte aus Konfiguration

laden klicken.

• Auf Nachrichten bearbeiten klicken, auf Neue

Nachricht und einen Nachrichtennamen ein-

geben (z. B. „Licht_schalten"). Dann auf

Nachrichten speichern klicken.

• Auf den Balken MX-Output-Box klicken, auf Timer

hinzufügen und eine Zeit in Sekunden eintragen.

Dann auf Timer speichern klicken.

• Beim zu bearbeitenden Ausgang die Nachricht

Licht_schalten und Timer1 auswählen.

Wurde die MX-Output-Box bereits an einer anderen Kamera betrieben und nicht

deaktiviert oder zurückgesetzt, kann es sein, dass die linke LED (MxBus-Status)

nach Herstellen der MxBus-Verbindung rot blinkt. In diesem Fall ist die angeschlos-

sene und aktivierte MX-Output-Box auf Werkseinstellungen zurückzusetzen:

• Deckel der Box entfernen (drei Schrauben).

• Kontaktflächen unterhalb der Beschriftung Factory Reset (roter Kreis in

der Abbildung) z. B. mit einem Schraubendreher überbrücken (beide LEDs

blinken abwechselnd immer schneller rot/blau).

• Überbrückung erst wieder aufheben, wenn beide LEDs der MX-Output-Box 3 mal gleichmäßig grün

blinken und so den Abschluss des Vorgangs signalisieren.

• Deckel der Box wieder befestigen (Drehmoment 0,4 Nm).

• MX-Output-Box in der Kamera einrichten (siehe «Inbetriebnahme der MX-Output-Box» ).

• Die Verwendung dieses Produkts in explosions-

gefährdeten Bereichen ist nicht zulässig.

• Die Installation dieses Produkts muss gemäß den

oben aufgeführten Montageschritten erfolgen.

• Die MOBOTIX MX-Output-Box ist für das Bereitstel-

len von Schaltausgängen für MOBOTIX-Kameras

in Umgebungen gemäß IP65 konzipiert.

• Für MOBOTIX-Kameras mit MxBus-Anschluss ab

Software-Version MX-V4.1.4.11.

• Elektrische Anlagen und Betriebsmittel dürfen nur

von einer Elektrofachkraft oder unter Leitung und

Aufsicht einer Elektrofachkraft den elektrotechni-

schen Regeln entsprechend errichtet, geändert

und instandgehalten werden. Auf die richtige

Verwendung der elektrischen Anschlüsse ist zu

achten.

• Drehmoment für alle Schrauben: 0,4 Nm.

Schnittstelle zur Kamera

12 V-Leistungsausgänge

Weitere Ausgänge

Max. anzuschließende Last an 12 V

Querschnitte für Adern an den Klemmleisten

Schutzart

Betriebstemperatur

Stromversorgung

Leistungsaufnahme

Innovationsschmiede - Made in Germany

Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-

Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.

MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com

LED-Signalisierung

I/O-Status

Inbetriebnahme der MX-Output-Box

Zurücksetzen der MX-Output-Box

Sicherheitshinweise

Technische Daten

80 mm

75 mm

MX-Output-Box

Wandhalter M15D/M25M

MX-Output-Box

LED

Betriebs-

status

(links)

I/O-Status

(rechts)

• Im Bereich MX-Output-Box auf Konfiguration

schreiben klicken.

• Unten im Dialog auf Setzen, dann auf Schließen

klicken.

4. Aktionen konfigurieren

• Dialog Admin Menu > Nachrichtenprofile für

Aktionsgruppen öffnen und auf Neues Profil

hinzufügen klicken.

• Im Feld MxMessageSystem-Name wird der in

Schritt 3 verwendete Nachrichtenname verwendet,

also „Licht_schalten"; es empfiehlt sich, einen

ähnlichen Namen als Profilnamen zu verwenden

(z. B. „LichtSchalten-Profil"). Klicken Sie

auf Setzen und Schließen.

• Dialog Setup Menu > Aktionsgruppen-

Übersicht öffnen, auf Neue Gruppe hinzufü-

gen klicken und einen Namen vergeben (z. B.

„LichtSchalten-AG"). Klicken Sie in dieser

Zeile auf den Button Bearbeiten.

• Im Abschnitt Ereignisauswahl die Ereignisse aus-

wählen, die das Schalten des Lichts auslösen

sollen (z. B. Signal: UC ).

• Auf den Button Neue Aktion hinzufügen unten im

Dialog klicken und als Wert MxMessageSystem:

LichtSchalten-Profil auswählen. Fügen Sie ggf.

weitere Aktionen hinzu und schließen Sie den

Dialog durch Klick auf Setzen und Schließen.

Weitere Informationen zum MxMessageSystem

finden Sie auf der Hilfeseite zum Dialog (Klick auf

) sowie auf www.mobotix.com > Support >

Mediathek > Wissen kompakt im Dokument

Technical Note: MxMessageSystem .

5. Kamera-Konfiguration sichern

• In der Live-Ansicht der Kamera auf Admin Menu >

Konfiguration > Sichern klicken, Konfiguration

permanent sichern und Neustart der Kamera

durchführen.

• Es ist sicherzustellen, dass alle relevanten Gesetze,

Regelungen und Zulassungsbestimmungen für

den jeweiligen Einsatzzweck erfüllt werden.

• Weißen Gummistopfen (Einzeladerstopfen bzw.

Kabelstopfen 3-5 mm oder 5-7 mm) so eindrücken,

dass die Ränder innen und außen gleichmäßig

überstehen.

• Die Länge der gesamten MxBus-Leitung darf

100 m nicht überschreiten.

• Die Länge der einzelnen Schaltausgangsleitungen

darf 50 m nicht überschreiten.

• Durchmesser aller Leitungen: 0,6 – 0,8 mm (0,8 mm

= 0,5 mm², wegen geringerer Leitungsverluste
