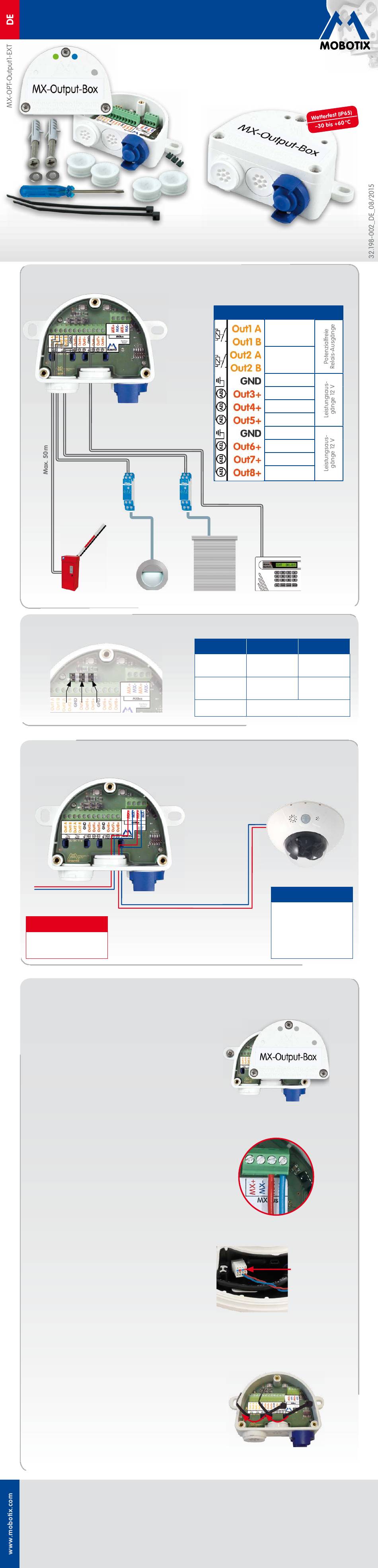

Mobotix MX-Output-Box Schnellinstallation

Quick Install
• 6 12 V-Leistungsausgänge
• 2 potenzialfreie Relais-Ausgänge, durch Steckbrücken als
zusätzliche 12 V-Leistungsausgänge konfigurierbar
• Zuleitungen der Schaltausgänge bis max. 50 m Länge
Schranke
J1 J2 J3
∫
Gleicher MxBus, weitere
MxBus-Module...
Achtung
Ein MxBus darf immer nur an
eine Kamera angeschlossen
werden!
1. Box montieren
MX-Output-Box mit den Kabelöffnungen nach unten
an der Montageposition anschrauben (Drehmoment
0,4 Nm). Anschließend den Deckel der Box entfernen
(drei Schrauben).
2. Verbindung zur Kamera herstellen
• Sicherstellen, dass die MxBus-Leitung span-
nungsfrei ist!
• Mitgelieferte oder vorhandene MxBus-Leitung
(zweiadrig, 0,6 – 0,8 mm Durchmesser) ablängen.
Bei Leitung ohne Mantel die Adern auf 5 mm
abisolieren und zwei Löcher des Einzeladerstopfens
(Mitte) mit den Adern durchstoßen.
• Bei Kabel mit Mantel den vormontierten Einzel-
aderstopfen entfernen und den passenden
Kabelstopfen (3–5 mm bzw. 5–7 mm) so in die
Öffnung eindrücken, dass die Ränder innen und
außen gleichmäßig überstehen. Dann das Kabel
durch den Stopfen führen, Mantel auf 15 mm
Länge entfernen und die Adern auf 5 mm abiso-
lieren.
• Die einzelnen Adern der MxBus-Leitung mit dem
Schrau bendreher entsprechend der Polarität auf
den Schraubklem men der MX-Output-Box auf-
legen (siehe Beschriftung vor den Klemmen).
• MxBus-Leitung wie im entsprechenden Handbuch
beschrieben an der MOBOTIX-Kamera oder einem
anderen mit einer Kamera verbundenen
MxBus-Modul (z. B. KeypadRFID, MX-DoorMaster)
anschließen. Dabei die maximale Länge der
gesamten MxBus-Verbindung von 100 m beach-
ten!
3. Peripherie anschließen
Schließen Sie die weiteren Leitungen nach Bedarf und
unter Verwendung der entsprechenden Kabelstopfen
an (Ausgänge, MxBus).
4. Kabel fixieren
Nach Bedarf einen oder beide Kabelbinder wie gezeigt
einführen und um die verlegten Adern bzw. Kabel
festziehen, um die Zugentlastung zu gewährleisten.
5. Deckel befestigen
Deckel der MX-Output-Box aufsetzen und mit den
Deckelschrauben befestigen (Drehmoment 0,4 Nm).
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der Netzwerk-
Kamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
MOBOTIX AG • D-67722 Langmeil • Tel.: +49 6302 9816-0 • Fax: +49 6302 9816-190 • info@mobotix.com
Peripheriegeräten
Anschluss von
Max. 50 m
Relais für
230 V-Ver-
braucher
(z. B. Eltako
ER12-002-UC)
Licht
Steckbrücken der MX-Output-Box
Anschluss an die Kamera über
MOBOTIX MX-Output-Box
MX-OPT-Output1-EXT
Zweiadrige MxBus-Leitung zur Kamera
(MxBus-Gesamtlänge max. 100 m)
Montageanleitung
MX-Output-Box
Security-Vision-Systems
Wetterfeste Schaltausgänge
für MOBOTIX-Geräte
Ereignisgesteuertes Schalten externer Geräte/
Anlagen von MOBOTIX-Kameras über MxBus;
über geeignete Relais 230 V-Verbraucher schaltbar
(Beispiele)
Klemmenbelegung
Jalousien Alarmanlage
Steckbrücke
Out1 potenzial-
J1
frei (für Relais)
Out2 potenzial-
J2
frei (für Relais)
Nicht verwenden: für zukünftige
J3
MxBus
Ausgang 1
Ausgang 2
Masse (GND)
Ausgang 3
Ausgang 4
Ausgang 5
Masse (GND)
Ausgang 6
Ausgang 7
Ausgang 8
Offen Geschlossen
Out1 Leistungs-
ausgang (max.
50 mA/12 V)
Out2 Leistungs-
ausgang (max.
50 mA/12 V)
Erweiterungen vorgesehen
MOBOTIX D15Di DualDome
MX-D15Di-Sec-D22D22
Hinweis
Um mehr als acht Schalt-
ausgänge zu erhalten,
können mehrere Exemplare
der MX-Output-Box ange-
schlossen werden (max.
sieben MxBus-Module an
einem MxBus).
MxBus-Stecker
bei MOBOTIX
D15Di
