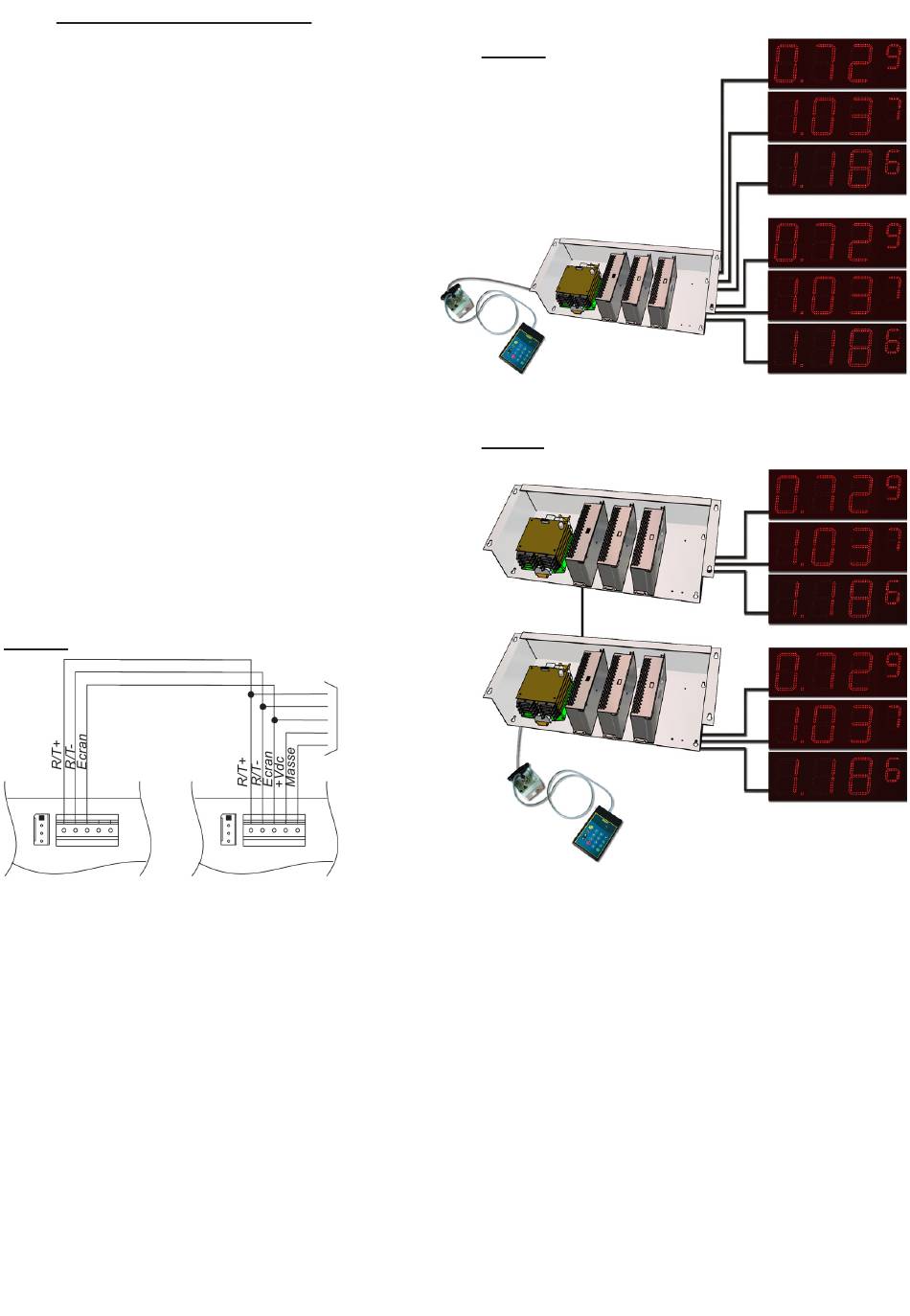

B) Doppelseitiger Aufbau
Den Anschlusskasten an der Klemme
der Steuerkarte von einer der 2 KARBU
LED anschließen (identisch wie für
einen einseitigen Aufbau).
Eine einzige Steuereinheit Karbu Led
genügt, um von 1 bis 6 einseitigen
Zeilen oder von 1 bis 4 doppelseitigen
Zeilen zu verkabeln.
Parametrierung der Dip- Schalter: vgl.
Seite 5.
Um von 7 bis 12 einseitigen Zeilen oder
von 4 bis 6 doppelseitigen Zeilen zu
verkabeln, sind 2 mit draht zusammen
angeschlossene Steuereinheiten Karbu Led
benötigt. Parametrierung der Dip- Schalter :
vgl. Seite 5.
Fig.12
Anschlussklemme
Neben-Karbu Led
Rückseite
Vor der ersten Benutzung ist es nötig, die Nummer der Bedienung in jeder Steuerkarte
zu speichern.
- Den Schalter 8 aller Steuerkarten im Position 1 (ON) einstellen.
- Die Bedienung an den Anschlusskasten anschliessen.
- Jede Steuerkarte unter Spannung einstellen.
- Auf einer Taste der Bedienung drucken.
- Den Schalter 8 in der Position 0 einstellen (OFF).
Die Steuereinheit KARBU LED funktioniert richtig. Jetzt können Sie die Preise auf der
Preisanzeige anzeigen.
Nach
Anschlusskas-
ten der Fern-
bedienung
Anschlussklemme
Haupt-Karbu Led
Vorderseite
Fig.10
Fig.11
Steuereinheit KARBU LED Seite 2
dem
7
Steuereinheit
KARBU LED
Seite 1
Fernbedienung
(Kabelübertragung)
+ Anschlusskasten
Rückseite
Vorderseite
