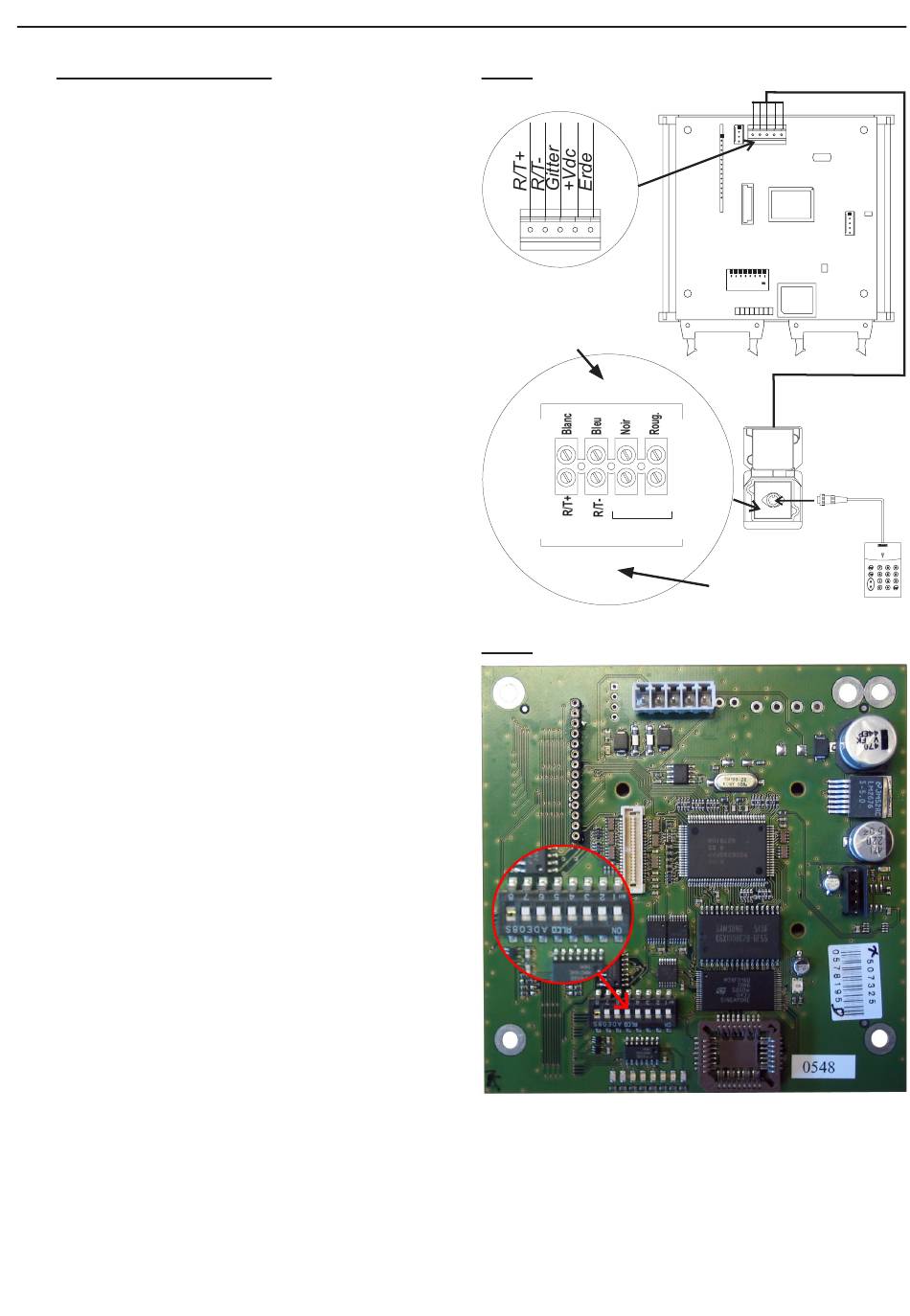

I.5 - Installation der Fernbedienung (Kabelübertragung)
A) Einseitiger Aufbau
Den Anschlusskasten an der Klemme
der Steuerkarte anschliessen. Die DIN
Steckdose
der
Anschlusskasten anschliessen.
• R/T- (blau) der Anschlusskasten an R/T-
der Steuerkarte anschliessen.
• R/T+ (weiß) der Anschlusskasten an
R/T+ der Steuerkarte anschliessen.
• - (schwarz) der Anschlusskasten an
„Erde" der Steuerkarte anschliessen.
• + (rot) der Anschlusskasten an +Vdc der
Steuerkarte anschliessen.
Vor der ersten Benutzung ist es nötig,
die Nummer der Bedienung in jeder
Steuerkarte zu speichern.
• Den Schalter 8 aller Steuerkarten im
Position 1 (ON) einstellen.
• Die Bedienung an den Anschlusskasten
anschliessen.
• Jede Steuerkarte unter Spannung
einstellen.
• Auf einer Taste der Bedienung drucken.
• Den Schalter 8 in der Position 0 einstellen
(OFF).
Die Steuereinheit KARBU LED funktioniert
richtig. Jetzt können Sie die Preise auf der
Preisanzeige anzeigen.
Bedienung
an
Fig.8
dem
Nach
Steckdosen
VERS PRISE(S) /TO PLUG(S)
VERS CARTE ESSENCE/TO GAZOLINE CARD
Fig.9
6
-
+
ALIM 12/15V
Nach Karten
