Tool it Weltek Navitek 5-8/9-13 Betriebsanleitung Seite 4

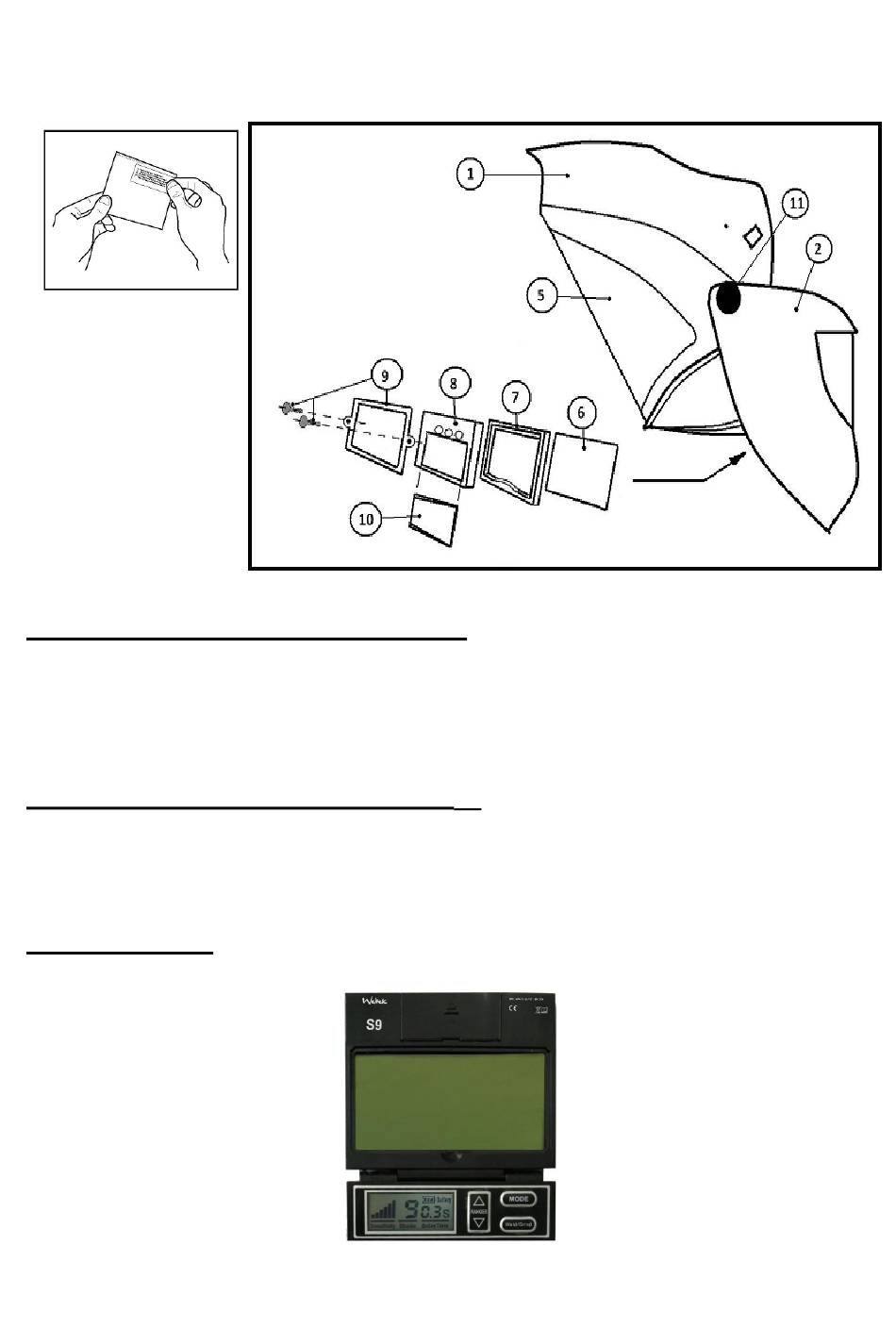

Skizze 1 Skizze 2
Entfernen und Einbau einer neuen Außenscheibe (6):
Zum Ersetzen der Außenscheibe (6) muss die Elektronikkassette durch das Abschrauben von 2 Schrauben
(9) auf der inneren Seite der klappbaren Vorderseite (2) entfernt werden. Dadurch können der
Befestigungsrahmen (9), die Elektronikkassette (8) und das Traggestell (7) entfernt werden. Die alte Scheibe
(6) kann dann entfernt und die neue eingefügt werden, bevor das Traggestell (7), die Elektronikkassette (8),
der Rahmen und die 2 Schrauben (9) neu montiert werden. (Skizze n°2).
Entfernen und Einbau eines neuen Klarsichtvisiers (5):
Zum Entfernen des Hauptvisiers drücken Sie das Visier von innen aus der Arretierung heraus, achten Sie
dabei auf die beiden oberen Halterungen.
Befestigen Sie das neue Visier in den beiden Halterungen, drücken Sie diese wieder in die Helmschale und
sichern Sie das Visier mit den übrigen Halteclips.
Elektronikkassette S9:
Damit die Kassette S9 richtig funktioniert dürfen die vier Sensoren auf der Vorderseite der Kassette nicht
bedeckt sein. Sobald der Lichtbogen zündet, wechselt die Kassette zu einer Dunkelstufe und zurück zu einer
