Funktion
Der EASY PB Coupler wird über den im Lieferumfang befindlichen Y-Connector mit Schraubklemmen
an die EASY Steuereinheiten angeschlossen. Er wandelt die Tastendrucke bzw. Schalterbetätigungen
in entsprechende Datentelegramme um und überträgt sie an die Steuereinheiten vom Typ DALI EASY
oder OT EASY. Die Funktionen angeschlossen Taster bzw. des angeschlossenen Schaltkontaktes
werden durch die Wahl des Eingangs T1 bis T8 und durch die DIP Schaltereinstellung wie nachfolgend
beschrieben festgelegt.

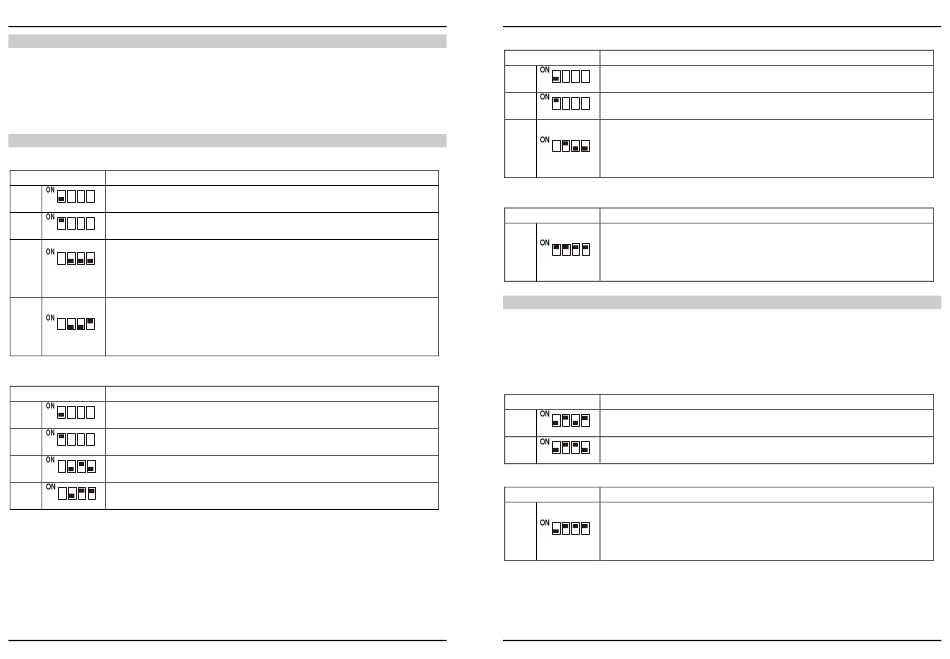

Einstellungen für den Anschluss von Tastern
1. Tasterbedienstellen für Lichtszenen-, Kanal- und Zentrale Bedienung
DIP-Schalter
Taster Funktion
1
Speicherung von Szenen ist gesperrt
1 2 3 4
1
Speicherung von Szenen ist freigegeben
1 2 3 4
2-4
T1...T4: Dimmen und Schalten der Kanäle 1...4
T5:
Zentrales Dimmen und Schalten aller Kanäle
T6:
Lichtszene A 1
1 2 3 4
T7:
Lichtszene A 2
T8:
Lichtszene A 3
2-4
T1...T4: Dimmen und Schalten der Kanäle 1...4
T5:
Zentrales Dimmen und Schalten aller Kanäle
T6:
Lichtszene A 4
1 2 3 4
T7:
Lichtszene A 5
T8:
Lichtszene A 6
2. Tasterbedienstellen für reine Lichtszenen Bedienung
DIP-Schalter
Taster Funktion
1
Speicherung von Szenen ist gesperrt
1 2 3 4
1
Speicherung von Szenen ist freigegeben
1 2 3 4
2-4
T1...T8: Lichtszene A 1...8
1 2 3 4
2-4
T1...T8: Lichtszene A 9...16
1 2 3 4
Seite 4
Bedienung
OSRAM Bedienungsanleitung: EASY Push Button Coupler
Bedienung
3. Tasterbedienstellen für Lichtszenen- und Sequenz Bedienung
DIP-Schalter
Taster Funktion
1
Speicherung von Szenen ist gesperrt
1 2 3 4
1
Speicherung von Szenen ist freigegeben
1 2 3 4
2- 4
T1...T4: Lichtszene 1...4
T5:
Zentrales Dimmen und Schalten aller Kanäle
T6:
Start Sequenz A / pausierte Sequenz fortsetzen
1 2 3 4
T7:
Laufende Sequenz pausieren
T8:
Nächste Szene abrufen*
4. Tasterbedienstellen für reine Sequenz Bedienung
DIP-Schalter
Taster Funktion
1- 4
T1...T4: Start Sequenz A...D
T5:
Zentrales Dimmen und Schalten aller Kanäle
T6:
pausierte Sequenz fortsetzen
1 2 3 4
T7:
Laufende Sequenz pausieren
T8:
Nächste Szene abrufen
Einstellungen für den Anschluss von Schaltern oder Bewegungsmeldern
•
Bei geschlossenem Schaltkontakt wird die dem Eingang T1 bis T8 zugeordnete, durch die
DIP Schalterstellung gewählte Funktion ausgeführt. Wird der Schaltkontakt geöffnet
(=Ruhezustand), wird automatisch die Lichtszene 16 aufgerufen.
•
Für eine sinnvolle Funktion darf stets nur einer der Kontakte an den Eingängen T1 bis T 8
geschaltet werden.
1. Schalter für die Lichtszenen Bedienung
DIP-Schalter
Taster Funktion
1- 4
T1...T8: Lichtszene 1...8
1 2 3 4
1- 4
T1...T7: Lichtszene 9...15
T8:
-
1 2 3 4
2. Schalter für die Sequenz Bedienung
DIP-Schalter
Taster Funktion
1- 4
T1...T4: Start Sequenz A...D
T5:
-
T6:
-
1 2 3 4
T7:
-
T8:
-
Seite 5
OSRAM Bedienungsanleitung: EASY Push Button Coupler
