AUTO-HAK C014 Montageanleitung Seite 2

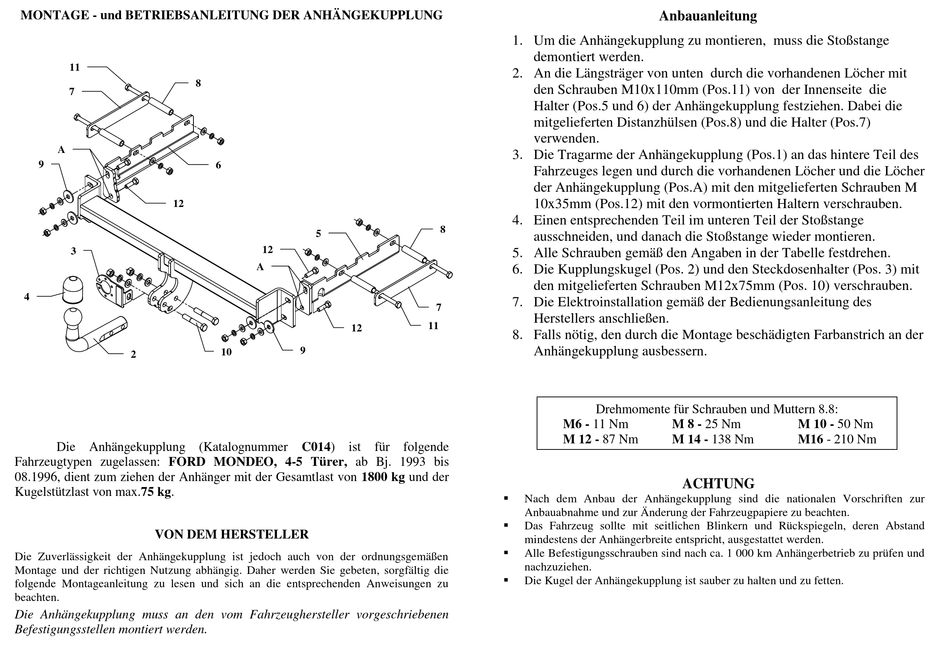

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
11
7
A
9
12
3
4
2
Die Anhängekupplung (Katalognummer
Fahrzeugtypen zugelassen: FORD MONDEO, 4-5 Türer, ab Bj. 1993 bis
08.1996, dient zum ziehen der Anhänger mit der Gesamtlast von 1800 kg und der
Kugelstützlast von max.75 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
8
6
5
12
A
12
9
10
C014) ist für folgende
1. Um die Anhängekupplung zu montieren, muss die Stoßstange
demontiert werden.
2. An die Längsträger von unten durch die vorhandenen Löcher mit
den Schrauben M10x110mm (Pos.11) von der Innenseite die
Halter (Pos.5 und 6) der Anhängekupplung festziehen. Dabei die
mitgelieferten Distanzhülsen (Pos.8) und die Halter (Pos.7)
verwenden.
3. Die Tragarme der Anhängekupplung (Pos.1) an das hintere Teil des
Fahrzeuges legen und durch die vorhandenen Löcher und die Löcher
der Anhängekupplung (Pos.A) mit den mitgelieferten Schrauben M
10x35mm (Pos.12) mit den vormontierten Haltern verschrauben.
4. Einen entsprechenden Teil im unteren Teil der Stoßstange
8
ausschneiden, und danach die Stoßstange wieder montieren.
5. Alle Schrauben gemäß den Angaben in der Tabelle festdrehen.
6. Die Kupplungskugel (Pos. 2) und den Steckdosenhalter (Pos. 3) mit
den mitgelieferten Schrauben M12x75mm (Pos. 10) verschrauben.
7. Die Elektroinstallation gemäß der Bedienungsanleitung des
7
Herstellers anschließen.
11
8. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 12 - 87 Nm

Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.

Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.

Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.

Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
M 8 - 25 Nm M 10 - 50 Nm
M 14 - 138 Nm M16 - 210 Nm
ACHTUNG
