EuroMot ecoLine 400 Bedienungsanleitung

Markisensteuerung sonne, wind und temperatur

Werbung

e
c
o
L
i
n
e
4
0
0
e
c
o
L
i
n
e
4
0
0

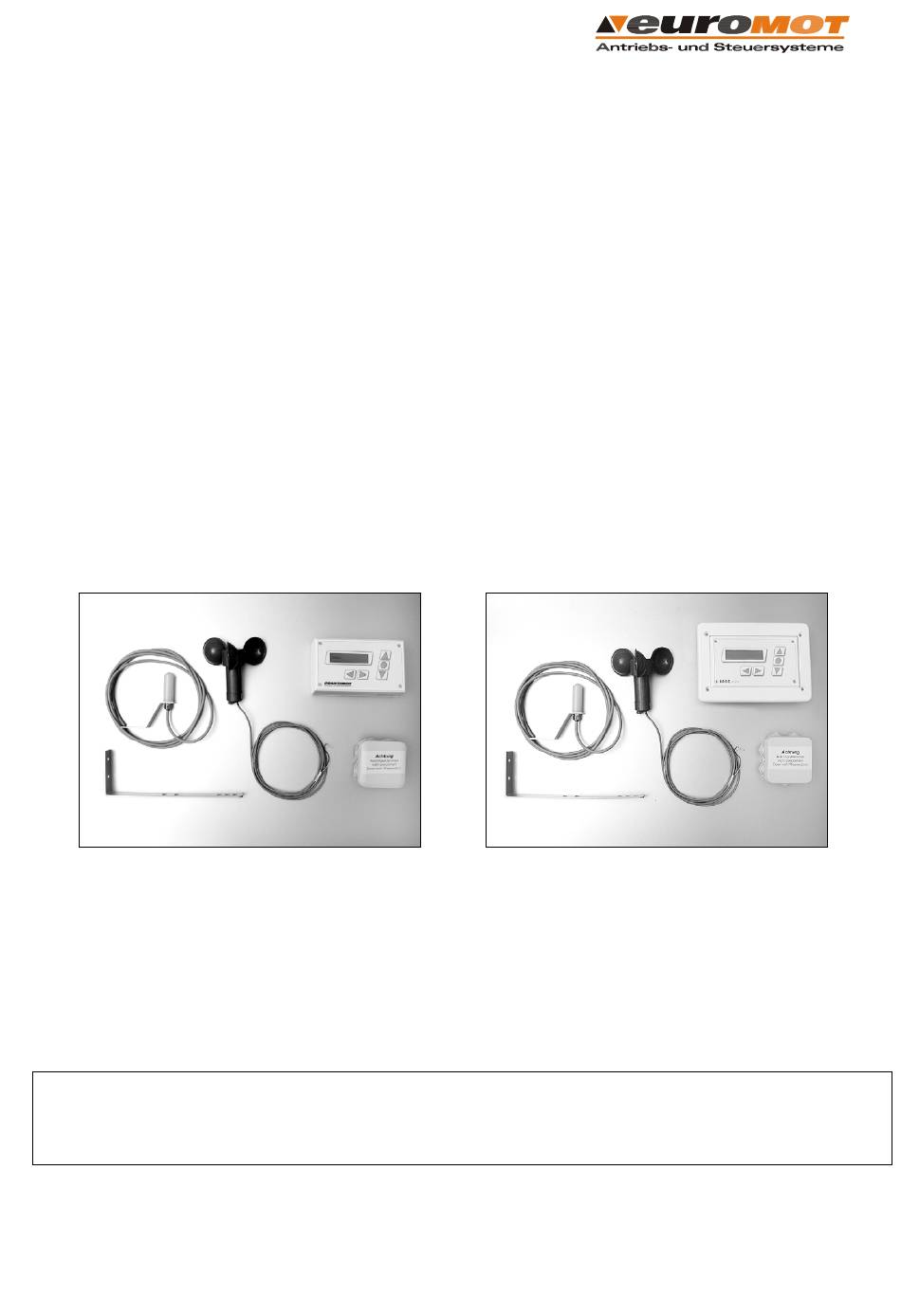

Version V 1.51
Bedienungsanleitung für Markisensteuerung
Sonne, Wind und Temperatur
Set Aufputz ecoLine 400 AP
Set Unterputz / ecoLine 402 UP
Stand 01 / 2004
Technische Aenderungen dienen dem Fortschritt und bleiben vorbehalten.
ecoLine_400_ba_d.doc
- 1 -
www.euromot.ch
12.01.04

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EuroMot ecoLine 400

  • Seite 1 Version V 1.51 Bedienungsanleitung für Markisensteuerung Sonne, Wind und Temperatur Set Aufputz ecoLine 400 AP Set Unterputz / ecoLine 402 UP Stand 01 / 2004 Technische Aenderungen dienen dem Fortschritt und bleiben vorbehalten. ecoLine_400_ba_d.doc - 1 - www.euromot.ch 12.01.04...
  • Seite 2 Technische Daten 10. Bedeutung der Tasten 11. Menuestruktur 12. Installations – Checkliste / Fehlerdiagnose 13. Sicherheitsbestimmungen ecoLine_400_ba_d.doc - 2 - www.euromot.ch 12.01.04 euroMOT Pilatusstr. 36 5630 Muri Hotline 0900/ 675 675 CHF 1.49 / min ecoLine_400_ba_d.doc www.euromot.ch Geändert: 11.01.04/ r2...
  • Seite 3: Temperatursensor

    Als weiteren Schritt in eine erfolgreiche Zukunft haben wir die ecoLine Linie weiter den Gegebenheiten des Marktes angepasst. Neu zur ecoLine-Reihe gestossen ist das ecoLine 400. Dieses Gerät steuert bis zu 6 Beschattungsanlagen mit powerFlex new (bzw. konventionelle Antriebe) unabhängig in 3 Gruppen über Licht, Wind und optional Temperatur.
  • Seite 4: Anschlussschema

    Steuergeräte nur in trockenen Räumen montieren. Beachten Sie die maximale Strombelastbarkeit von Schaltelementen, Zuleitungen und Absicherung. Relais-Schaltkapazität 3 A bzw. max. 2 Motoren pro Relais Total-Schaltkapazität max. 9 Ampères pro Gerät bzw. max. 6 Motoren ecoLine_400_ba_d.doc - 4 - www.euromot.ch 12.01.04...
  • Seite 5: Nach Dem Anschliessen

    STOREN 2: <== AUTO ==> <== HAND ==> <== HAND ==> Die drei Storengruppen der ecoLine 400-Steuerung können durch wiederholtes Drücken der Pfeiltasten „LINKS“ / „RECHTS“ ausgewählt werden. 3.3 Umschaltung Hand / Automatik STOREN 3: STOREN 1: STOREN 2: <== AUTO ==>...
  • Seite 6: Grundeinstellungen

    „Steuerpos. Wind“ und „Wind-Sperrzeit 20 min“. Nach Ablauf der Sperrzeit kann die Store wieder ausgefahren werden. Relais Einfahrzeit: Eingestellte Relaiszeit + 90 sec Sonne aufgehellter Himmel leichte Bewölkung Bedeckt Dämmerung Lichtschwellwert in % 50 % 100 % ecoLine_400_ba_d.doc - 6 - www.euromot.ch 12.01.04...
  • Seite 7: Verändern Der Voreingestellten Werte

    Storen nicht ausgefahren. Dies auch wenn der Sonnen- Schwelle 20 °C Schwellwert seit mehr als 5 Minuten erreicht ist. Wird die erreichte Temperatur überschritten, erscheint die Anzeige „ Temp. erreicht, Ausfahren in 5 min“. ecoLine_400_ba_d.doc - 7 - www.euromot.ch 12.01.04...
  • Seite 8: Erweiterte Funktionen

    Markisengruppe auf „HAND“ umschalten. Danach kann mit der „AB“ Taste manuell ausgefahren werden. Wird im Menue „ Auto Rückstellung“ eine Zeit eingegeben, schaltet die Steuerung nach Ablauf dieser Zeit wieder auf Automatik zurück. ecoLine_400_ba_d.doc - 8 - www.euromot.ch 12.01.04...
  • Seite 9: Auto Rückstellung

    Steht der Wert zwischen 1 – 240 min, erfolgt die Rückstellung auf Automatik nach Ablauf der eingestellten Zeit. Auf dem Display erscheint „MANUELL AUTO Rückstellung in 239 min“. Der Wert ist auf allen 3 Gruppen wirksam ecoLine_400_ba_d.doc - 9 - www.euromot.ch 12.01.04...
  • Seite 10: Verändern Der Erweiterten Einstellungen

    In diesem Menue kann definiert werden, wie weit die Markise im AUTO- Gruppe 1 Modus ausfahren soll. AutoStop 140 sec Gruppe 1 In diesem Menue kann definiert werden, wie lange das Relais bei einem Rel. zeit 140 sec manuellen Ein- bzw. Ausfahrbefehl betätigt sein soll. ecoLine_400_ba_d.doc - 10 - www.euromot.ch 12.01.04...
  • Seite 11 Mit der Auto Rückstellung wird eine Gruppe, die per Tastendruck auf „MANUELL“ gestellt worden ist, nach Ablauf der eingestellten Auto. Zeit wieder in den AUTO-Modus gesetzt und die Markise wird wieder Rückst. 0 min entsprechend er eingestellten Werte verfahren. ecoLine_400_ba_d.doc - 11 - www.euromot.ch 12.01.04...
  • Seite 12 Zeigt Produktebezeichnung und Version an. V 1.51 12/08/03 Licht- Zeigt den momentan gemessenen Lichtwert an. Messwert Wind- Zeigt die momentan gemessenen Windgeschwindigkeit an. Messwert 10 km/h Temperatur Zeigt die momentan gemessene Temperatur an. Messwert 20 °C ecoLine_400_ba_d.doc - 12 - www.euromot.ch 12.01.04...
  • Seite 13: Technische Daten

    Technische Daten Masse ecoLine 400 AP Automatik < > e c o L in e 72.5 Grundplatte Masse Temperatursensor weiss (Option) Masse in mm Elektrische Daten Netzspannung: 230V∼ Relais-Schaltkapazität 3 A bzw. max. 2 Motoren pro Relais Total-Schaltkapazität max. 9 Ampères pro Gerät bzw. max 6 Motoren Stand-by: 0.015A...
  • Seite 14: Bedeutung Der Tasten

    Taste AB für manuelles Ausfahren der Markisen und das Wählen von Einstellwerten nach unten. Taste RECHTS für das Ändern von Betriebsarten und den Einstellwerten. Taste LINKS für das Ändern von Betriebsarten und den Einstellwerten. ecoLine_400_ba_d.doc - 14 - www.euromot.ch 12.01.04...
  • Seite 15 ==> <== AUTO ==> <== MANUELL ==> EINSTELLUNGEN: DIAGNOSE: ERWEITERUNGEN: <== ==> <== ==> <== ==> Licht Sprach- ecoLine 400 Schwelle 65 % Code V1.51 12/08/03 Wind Test Licht Messwert 7 % Schwelle 15 kmh Modus nein Wind Gruppe 1...
  • Seite 16: Sicherheitsbestimmungen

    Es gelten die allgemeinen Schutzbestimmungen (Geräteschutzklasse I). • Alle Tätigkeiten (Einbauen / Ausbauen / Anschluss) dürfen nur im spannungslosen Zustand ausgeführt werden. • Die euroMOT Steuerungen sind gemäss den örtlichen Bestimmungen für Elektro- und Elektronikmaterial zu entsorgen. • Unbedingt auf korrekte Schutzleitererdung achten. •...
