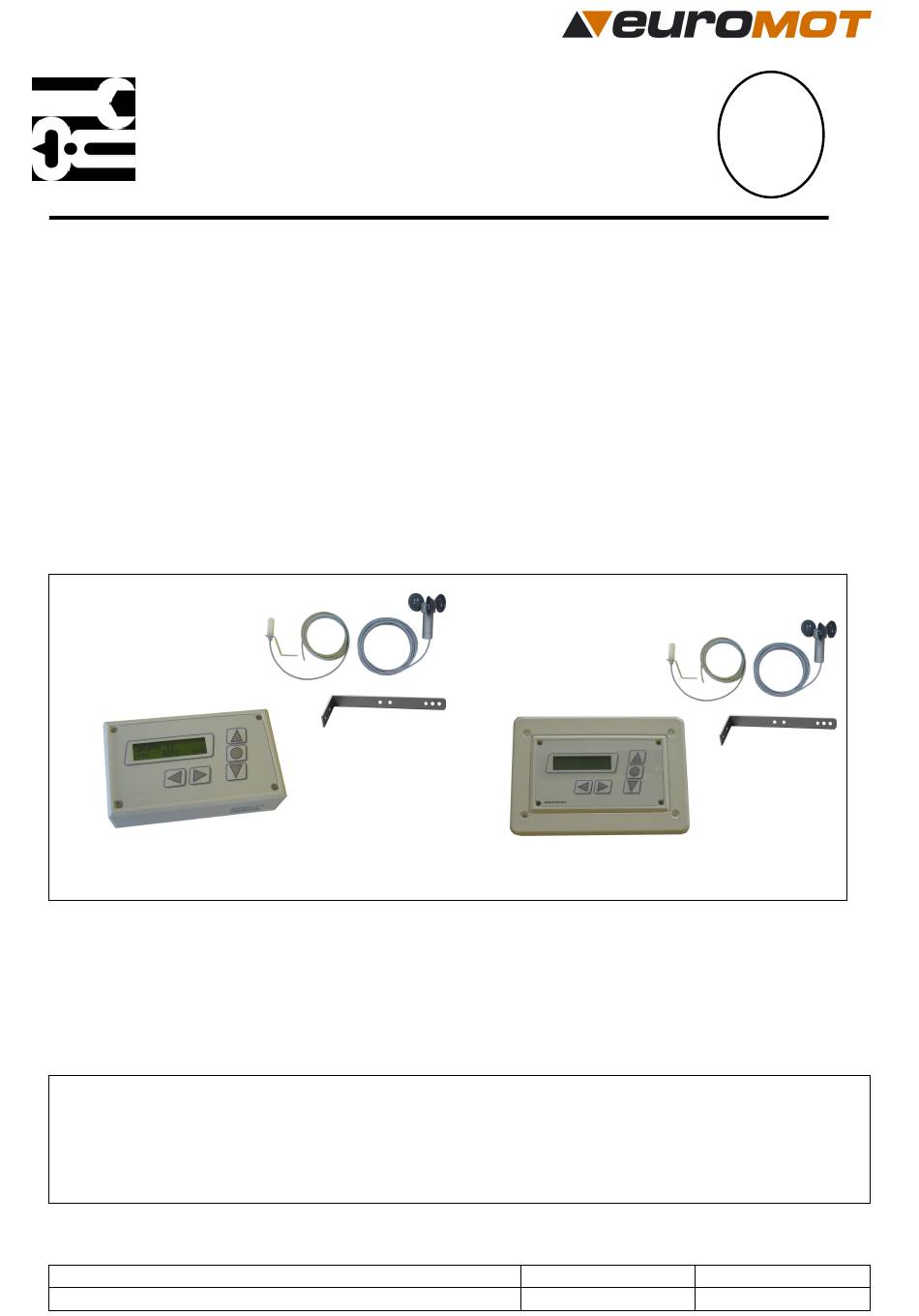

Set ecoLine 400 AP / 402 UP
Vor dem Gebrauch muss die Bedienanleitung durchgelesen werden. Die Angaben und Anweisungen
dieser Bedienanleitung müssen zur Vermeidung von Gefahren und Schäden beachtet werden.
*Mit vorliegender Dokumenten- Version verlieren alle früheren ihre Gültigkeit. euroMOT ist bestrebt, diese
Unterlagen ständig zu verbessern. Für möglicherweise trotzdem vorhandene Fehler und deren Auswirkung
kann keine Haftung übernommen werden.
991400-1-im.doc
euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch
Montageanleitung
Für den Sonnenschutz- Fachmann
Markisensteuerung
Sonne / Wind
(Option Temperatur)
Dokument Nr:
Änderungsstand: 2.00EN*
Art.-Nr.:
991400-1-im
Erstellt: r2 / 18.08.08
Visum:
D
Geändert:
Seite 1/ 16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EuroMot ecoLine 400 AP
Inhaltszusammenfassung für EuroMot ecoLine 400 AP
- Seite 1 Vor dem Gebrauch muss die Bedienanleitung durchgelesen werden. Die Angaben und Anweisungen dieser Bedienanleitung müssen zur Vermeidung von Gefahren und Schäden beachtet werden. *Mit vorliegender Dokumenten- Version verlieren alle früheren ihre Gültigkeit. euroMOT ist bestrebt, diese Unterlagen ständig zu verbessern. Für möglicherweise trotzdem vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden.
-
Seite 2: Inhaltsverzeichnis
Diese Annahme liegt vor, wenn das Gehäuse beschädigt ist oder das Gerät nicht mehr arbeitet. • Für die Einhaltung der NIV- bzw. NIN- Vorschriften sind der Betreiber und der Montagebetrieb selbst verantwortlich. 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 2/ 16... -
Seite 3: Allgemeines
(230VAC / 50Hz) Grp. 1 Grp. 2 Grp. 3 Markise ab * pro Gruppe 1 Standard- Motor oder 2 parallel geschaltete powerFlex- Motoren 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 3/ 16... -
Seite 4: Sensoren
2.1 Auswahl Sensoren Sie haben die Möglichkeit verschiedene Sensoren anzuschließen. Weitere Informationen zu den Sensoren finden Sie in der entsprechenden Bedienungsanleitung. Wichtig: Es dürfen nur Sensoren der Firma euroMOT angeschlossen werden, da sonst eine einwandfreie Funktion nicht garantiert werden kann. -
Seite 5: Hauptmenü
Markisen oder Lamellenstoren eingezogen und für alle anderen Befehle blockiert. Im Display erscheint die Anzeige: Steuerpos. Wind und Wind-Sperrzeit: Markise: 20 min. 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 5/ 16... -
Seite 6: Einstellungen
Die gewünschten Einstellungen ändern Sie mit den Tasten Temperatur Wenn sie die Einstellungen beendet haben, fahren Sie Schwellw. 18° C wie folgt weiter. 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 6/ 16... - Seite 7 - erst bei mehr Wind eingezogen werden: erhöhen Sie den Wind- Schwellwert - schon bei weniger Wind eingezogen werden: vermindern Sie den Wind- Schwellwert 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 7/ 16...
-
Seite 8: Erweiterungen
Das ecoLine 400 lässt sich im AUTO- Betriebsmodus auch von Hand bedienen, wobei sich der Automatikbetrieb nach der voreingestellten Zeit wieder aktiviert. Unsere Empfehlung für Markisen, wie auch Lamellenstoren lautet 4 Stunden. 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 8/ 16... -
Seite 9: Erweiterungen Bearbeiten
Die gewünschten Einstellungen ändern Sie mit den Tasten Gruppe 3 Relaiszeit 140sec Die gewünschten Einstellungen ändern Sie mit den Tasten Auto Rückst. 240min 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 9/ 16... -
Seite 10: Diagnose- Menü
Zeigt den momentan gemessenen Lichtwert an. Wind Zeigt die momentan gemessene Windgeschwindigkeit an. 0 km/h Zeigt die momentan gemessene Temperatur an. Temperatur 23° C 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 10/ 16... -
Seite 11: Technische Daten
3 A bzw. max. 2 Motoren pro Relais Total-Schaltkapazität max. 9 Ampères pro Gerät bzw. max 6 Motoren Stand-by: 0.015A Ausführung: kurzschlussfest Schutzklasse: Montage nur im Innenbereich 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 11/ 16... -
Seite 12: Menustruktur
AutoStop 140 sec Gruppe 2 Rel. Zeit 140 sec Gruppe 3 AutoStop 140 sec Gruppe 3 Rel. Zeit 140 sec Auto Rückst. 0 min 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 12/ 16... - Seite 13 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 13/ 16...
- Seite 14 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 14/ 16...
- Seite 15 991400-1-im.doc Erstellt: r2 / 18.08.08 Geändert: euroMOT – Pilatusstrasse 36 CH 5630 Muri www.euromot.ch Visum: Seite 15/ 16...
-
