7 Konfiguration
Parameter Erläuterung
DE
Min. Fan Die Lüfter laufen in den Betriebsarten „Au-
Speed tomatik", „Manual" und „Minimum" min-
destens mit der hier eingestellten Drehzahl.
Betriebsart „Automatic"
Die Regelung im Automatikbetrieb erfolgt
auf die Druckdifferenz. Ist diese Differenz
größer als der eingestellte Sollwert, wird
die Drehzahl der Lüfter reduziert. Die hier
eingestellte Drehzahl ist die Mindestdreh-
zahl der Lüfter.
Betriebsart „Minimum"
Alle Lüfter laufen immer mit der hier einge-
stellten Mindestdrehzahl.
Betriebsart „Manual"
Wird eine Drehzahl eingetragen, die kleiner
als die hier eingestellte Mindestdrehzahl ist,
wird der Wert automatisch auf die Mindest-
drehzahl korrigiert. Ausnahme: Bei Einga-
be der Drehzahl „0 %" werden die Lüfter
abgeschaltet.
Voreingestellter Wert: 10 %
Max. Fan Maximale Drehzahl der Lüfter.
Speed Die Lüfter laufen in den Betriebsarten „Au-
tomatik", „Manual" und „Maximum" maxi-
mal mit der eingestellten Drehzahl.
Betriebsart „Automatic"
Die Regelung im Automatikbetrieb erfolgt
auf die Druckdifferenz. Ist diese Differenz
kleiner als der eingestellte Sollwert, wird die
Drehzahl der Lüfter erhöht. Die hier einge-
stellte Drehzahl ist die Maximaldrehzahl der
Lüfter.
Betriebsart „Maximum"
Alle Lüfter laufen immer mit der hier einge-
stellten Maximaldrehzahl.
Betriebsart „Manual"
Wird eine Drehzahl eingetragen, die größer
als die hier eingestellte Maximaldrehzahl
ist, wird der Wert automatisch auf die Ma-
ximaldrehzahl korrigiert.
Tab. 4: Einstellungen im Dialog Air Parameter Configuration
24
Parameter Erläuterung
Fan group Bei Deaktivierung der Lüfterüberwachung
1-3 wird lediglich die Überwachung der Lüfter
deaktiviert. Die Lüfter laufen auch nach De-
aktivierung der Überwachung weiter. In der
Baumdarstellung werden die Drehzahlwer-
te auf „0" gesetzt und der Status der ent-
sprechenden Lüftergruppe wechselt auf
„Inactive".
Mit der Auswahl „Kalibrierung" kann jede
einzelne Lüfterbaugruppe kalibriert wer-
den. Die Lüftergruppe wird dabei für einige
Sekunden auf die max. Drehzahl hochge-
fahren. Die dabei gemessene Drehzahl
wird als 100 %-Wert abgespeichert und
dient damit als Referenzwert. Ist der Kali-
brierungsvorgang abgeschlossen, stellt
sich der Status automatisch wieder auf
„Aktiviert".
Bei der Umstellung von „inactive" auf „Ca-
libration" wird der Betriebsstundenzähler
zurück gesetzt.
Fan Timeout Mit dieser Einstellung legen Sie fest, wie die
Mode Lüfter arbeiten, wenn der Climate Control-
ler sich im Notbetrieb befindet.
Einstellung „Last Setpoint": Die Lüfter ar-
beiten so, wie diese zuletzt im Normalbe-
trieb gearbeitet haben.
Einstellung „Manual Setpoint": Die Lüfter
arbeiten so, wie es manuell eingestellt wur-
de.
Fan Timeout Hier kann der Setpoint der Lüfter zwischen
Setpoint 0-100 % für den Fall manuell gewählt wer-
den, dass der Climate Controller sich im
Notbetrieb befindet,
Tab. 4: Einstellungen im Dialog Air Parameter Configuration
Dialog Coolant Parameter Configuration

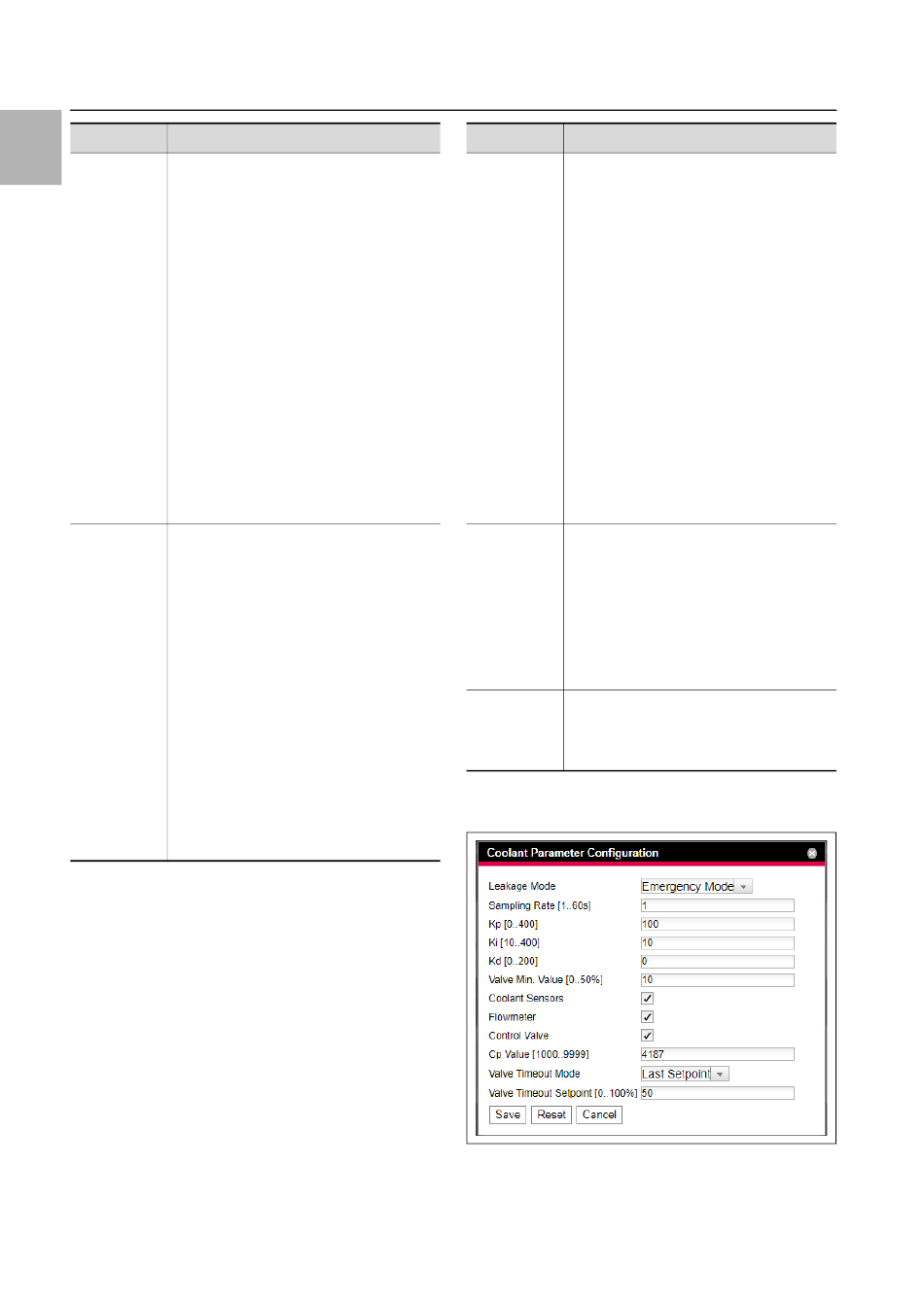

Abb. 27: Dialog Coolant Parameter Configuration
