BEDIENUNGSANLEITUNG
STINGER
EASYMOUNT® TRUSSHALTER FÜR STINGER® 12 „ UND 15"
SICHERHEITSHINWEISE
1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie mit der Montage und dem Aufbau beginnen.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Folgen Sie den Anleitungen.
4. Beachten Sie stets alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Infor-
mationen von dem Produkt.
5. Seien Sie beim Montieren des Produkts aufmerksam und schützen sich vor Verletzungen.
6. Dieses Produkt ist ausschließlich für den Einsatz in Innenräumen bestimmt. Der Einsatz im Außenbereich
kann zu Schäden am Produkt und zu Personenschäden führen.
7. Nehmen Sie keine Veränderungen an diesem Produkt vor.
8. Beachten Sie bei der Entsorgung die in Ihrem Land geltenden Gesetze. Trennen Sie bei der Entsorgung bitte
Kunststoff und Papier bzw. Kartonagen voneinander.
9. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
10. Falls Sie Fragen zu dieser Anleitung oder zu den Sicherheitshinweisen haben, wenden Sie sich bitte an Ihren
Fachhändler/Vertrieb.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach
E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem
Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht
zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch un-
kontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen
und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie
Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben
wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren
Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt
darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
LDEBG3TMB (geeignet für LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3)

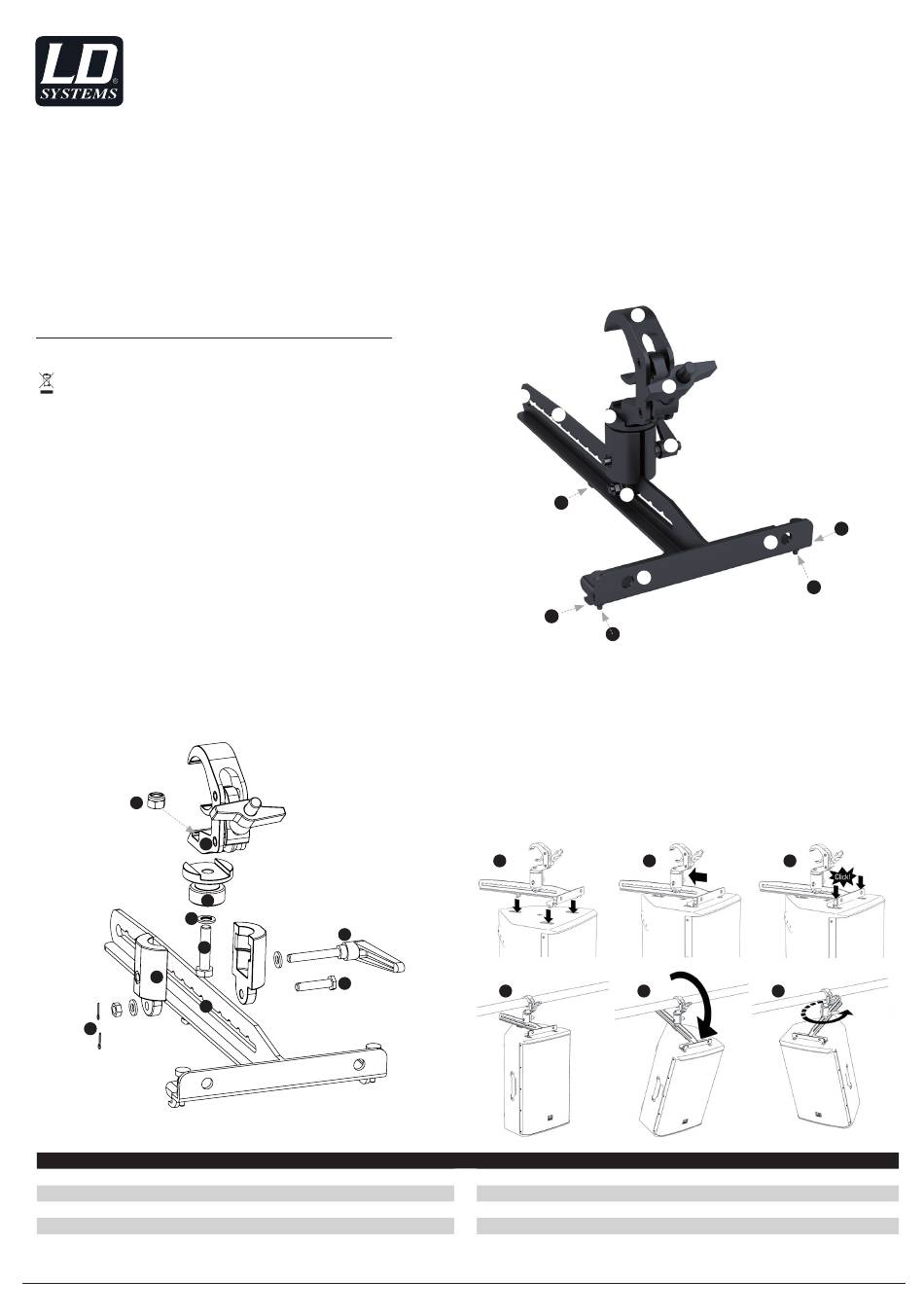

ZUSAMMENBAU VON HALTEBÜGEL UND TRAVERSENKLEMME
1. Lösen Sie die Sicherungssplinte (A) von den beiden M8 Schrauben (B, C) im zylindrischen Schwenk- /
Neigekopf (D) des Haltebügels.
2. Drehen Sie beide Schrauben (B, C) aus dem Schwenk- / Neigekopf (D), trennen die beiden Zylinderhälften und
entnehmen das Gußstück (E).
3. Verwenden Sie nun die beiliegenden Teile M10 Schraube (F), die Federscheibe (G) und die selbstsichernde
M10 Schraubenmutter (H), um das Gußstück (E) mit Hilfe eines 17mm Steckschlüsselwerkzeugs fest mit der
Traversenklemme (I) zu verbinden. Setzen Sie dabei die Traversenklemme in die Aussparung des Gußstücks,
die selbstsichernde Schraubenmutter in die Aussparung in der Traversenklemme und führen die Schraube
mit der Federscheibe durch das Gußstück in die Traversenklemme (siehe Zeichnung).
4. Setzen Sie nun das Gußstück mit der Traversenklemme in eine Hälfte des Schwenk- / Neigekopfs (D) und
führen beide Hälften zusammen, in der Art, dass die M8 Schraube (C) durch das entsprechende Montageloch
der einen Hälfte, durch die Halteschiene (J) des Haltebügels und das Montageloch der zweiten Hälfte des
zylindrischen Schwenk- / Neigekopfs geführt werden kann. Setzen Sie die zuvor entfernte Unterlegscheibe
auf die Schraube und ziehen die M8 Schraubenmutter lediglich handfest an. Sichern Sie die Mutter mit Hilfe
eines zuvor gelösten Sicherungssplints (A).
5. Setzen Sie die M8 Unterlegscheibe auf die M8 Hebelschraube (B), achten darauf, dass die M8 Schrauben-
mutter korrekt in der Aussparung der entsprechenden Zylinderhälfte des Schwenk- / Neigekopfs sitzt, führen
die Hebelschraube durch beide Zylinderhälften und ziehen sie fest. Sichern Sie die Schraube mit Hilfe eines
zuvor entfernten Sicherungssplints (A).
H
I
E
G
F
D
J
A
TECHNISCHE DATEN
Modellbezeichnung:
LDEBG3TMB
Typ:
PA-Lautsprecher-Zubehör
Teil:
Traversenhalterung
Passend für:
LDEB122G3, LDEB122AG3, LDEB152G3, LDEB152AG3
Material:
Stahl/Zink
Oberfläche:
pulverbeschichtet
Weitere Informationen bietet die detaillierte Online-Bedienungsanleitung im Downloadbereich dieses Produktes unter: www.ld-systems.com
G3 TMB
®
B
C
Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
Tel.: (+49) 60 81 / 94 19 0 · Fax: (+49) 60 81 / 94 19 1000 · eMail: mail@adamhall.com
TEILEBESCHREIBUNG UND MONTAGE
1. Traversenklemme zum Einhängen in einer horizontal installierten Traverse.
2. Flügelmutter zum Festklemmen an einer Traverse.
3. Knebelschraube zum Arretieren der horizontalen und vertikalen Schwenkachsen.
4. Halteschiene mit Rastaussparungen zum Einstellen der vertikalen Abstrahlrichtung des Lautsprechers.
5. Haltebolzen.
6. Drehvorrichtung zum Einstellen der horizontalen Abstrahlrichtung des Lautsprechers.
7. Drei Stahlhaken, die in die Haltebuchsen auf der Oberseite des Lautsprechers greifen.
8. Zwei gefederte Sperrbolzen zum Sichern der Verbindung.
9. Montagelöcher zur alternativen Installation des Lautsprechers mit Hilfe von Ketten.
Wichtiger Hinweis: Überprüfen Sie vor jeder Montage alle Komponenten des Haltebügels auf Vollständigkeit,
Beschädigungen und korrekte Funktion (Splinte für Schrauben, Schrauben, Muttern, Sperrbolzen, Stahlhaken,
Haltebuchsen im Lautsprecher usw.). Sollte eine Komponente des Haltebügels beschädigt sein, fehlen oder nicht
korrekt funktionieren, darf der Haltebügel nicht verwendet werden.
1
9
4
6
5
7
9
7
8
10. Führen Sie alle drei Stahlhaken des EasyMount Haltebügels in die entsprechenden Haltebuchsen des
Lautsprechers ein.
11. Schieben Sie nun den gesamten Haltebügel in Richtung Lautsprecherrückseite.
12. Achten Sie bei der Montage des Haltebügels darauf, dass die gefederten Sicherungs-Sperrbolzen komplett
einrasten. Überprüfen Sie die korrekte Funktion der Sperrbolzen vor jeder Montage. Zum Lösen der Verbindung
müssen aus Sicherheitsgründen beide Sperrbolzen gleichzeitig nach oben gezogen werden (Zweihand-Entrie-
gelung).
13. Ziehen Sie vor dem Einhängen des Lautsprechers an eine Traverse die Knebelschraube des Haltebügels Nr. 3
fest. Hängen Sie den Lautsprecher mit Hilfe der Traversenklemme Nr. 1 an einer geeigneten Stelle an eine horizontal
installierteTraverse und klemmen sie mit Hilfe der Flügelmutter Nr. 2 fest.
14. Lösen Sie die Knebelschraube Nr. 3 etwas (ca. 1 Umdrehung). Zum Einstellen der vertikalen Abstrahlrichtung des
Lautsprechers heben Sie den Lautsprecher leicht an und bringen die Halteschiene mit den Rastaussparungen Nr.4
in die der gewünschten Neigung entsprechenden Position und lassen den Haltebolzen Nr. 5 in die entsprechende
Rastaussparung einrasten, indem Sie den Lautsprecher absetzen.
15. Drehen Sie nun den Lautsprecher, bis die gewünschte horizontale Abstrahlrichtung erreicht ist und ziehen die
Knebelschraube Nr. 3 fest.
10
11
13
14
Farbe:
Max. Belastbarkeit
Abmessungen (B x H x T):
Gewicht:
2
3
7
9
8
12
15
Schwarz
28 kg
230 mm x 240 mm x 430 mm
2,3 kg
DE
