indexa 6000 IR Bedienungsanleitung Seite 2
sofort
ON
1 2
verzögert
Abbildung 2:
6.
Schalten Sie die Einheit TX (rote Markierung) ein, indem Sie die
Batterie einlegen.
7.
Drücken Sie die Taste SYNC TEST auf der Einheit TX (rote
Markierung). Die LED-Anzeige beginnt zu leuchten und
bestätigt damit die korrekte Position des synchronisierten
Strahls, wenn die Position der Stäbe nicht mehr angepasst
werden muss.
8.
Um die restlichen drei Strahlen zu testen, stellen Sie den DIP-
Schalter in der Einheit RX auf B2 und drücken Sie die Taste
BEAM TEST. Die LED-Anzeige muss leuchten, während die
Taste gedrückt wird. Anderenfalls ändern Sie die Position des
Strahls B2. Wiederholen Sie diesen Vorgang für die Strahlen B3
und B4.
9.
Mit Hilfe des AL DIP-Schalters stellen Sie ein, ob Alarm
ausgelöst werden soll, wenn ein Strahl unterbrochen wird
(Position 1 – Standard-Immunität gegen Fehlalarme) oder wenn
zwei Strahlen unterbrochen werden (Position 2 – höhere
Immunität gegen Fehlalarme).
10. Testen Sie die Funk-Kommunikation zwischen der Licht-
schranke und der Empfänger-Einheit, indem Sie die Taste
TEST-AL kurz (0,1 Sekunde) drücken. Dadurch wird die Licht-
schranke ausgelöst. Um sie zu deaktivieren, drücken Sie die
Taste TEST-AL noch einmal für die Dauer von ca. 1 Sekunde.
11. Für eine korrekte Funktion des Sabotageschalters, der in den
Stäben eingebaut ist, prüfen Sie, ob die Brücke ANTI-STRAPO
(siehe Abb. 3) sich in der Position OFF befindet. Sabotage der
Einheit RX wird dem Alarmsystem als Sabotagealarm gemeldet,
RX
Einheit
weiße Markierung
Drahtlose Lichtschranke 6000 IR
Sender 6000 KM
BATTERIE
BEAM TEST B2-B4
TEST
B2
TEST
B3
TEST
B4
TEST
UNTERBROCHENE
STRAHLEN
EINER
ZWEI
Einheit
TEST - AL
rote Markierung
ENTFERNUNG
HIGH
LOW
SABOTAGE-
SCHALTER
Sabotage der Einheit TX wird als Aktivierung der Lichtschranke
(sofort oder verzögert) gemeldet.
Hinweis: Ein Sabotagealarm wird 1 Sekunde nach dem Auslösen des
Sabotageschalters aktiviert und 10 Sekunden nach seiner Deaktivierung
beendet (während dieser 10 Sekunden wird jede andere mögliche Aktivierung
des Sabotageschalters ignoriert).
12. Testen Sie die Funktion der Lichtschranke, indem Sie die
Strahlen unterbrechen (z.B. indem Sie zwischen die Stäbe
treten). Die Geschwindigkeit der Reaktion hängt von der Anzahl
der
unterbrochenen
Lichtschranke fügt der Kontaktsender 6000 KM etwa 1 Sekunde
Verzögerung hinzu, bevor das Signal an die Empfänger-Einheit
gesendet wird.
Testen und Auswechseln der Batterien
Die Lichtschranke prüft den Zustand ihrer Batterien automatisch.
Wenn ein Batteriewechsel fällig ist, gibt sie diese Information an die
Zentrale weiter. Die Lichtschranke funktioniert in diesem Fall noch
normal, die Batterien sollten jedoch so bald wie möglich
ausgewechselt werden (innerhalb einer Woche).
Vor dem Auswechseln der Batterien muss an der Zentrale ein Modus
eingestellt werden, der ein Öffnen der Lichtschranke erlaubt
(Benutzer- oder Programmiermodus).
Wartung
Die
Lichtschranke
Kunststoffgehäuse
mechanische Beschädigungen durch nicht scheuerndes Material zu
vermeiden. Es wird empfohlen, die Lichtschranke regelmäßig
zusammen mit anderen Komponenten des Alarmsystems zu testen.
Hinweis: Sie dürfen Verpackungsmaterial und ausgediente
Batterien oder Geräte nicht im Hausmüll entsorgen, führen Sie
sie der Wiederverwertung zu. Den zuständigen Recyclinghof
bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde.
.
BATTERIE
SYNC TEST
TEST - AL
TX
ENTFERNUNG
HIGH
LOW
SABOTAGE-
SCHALTER

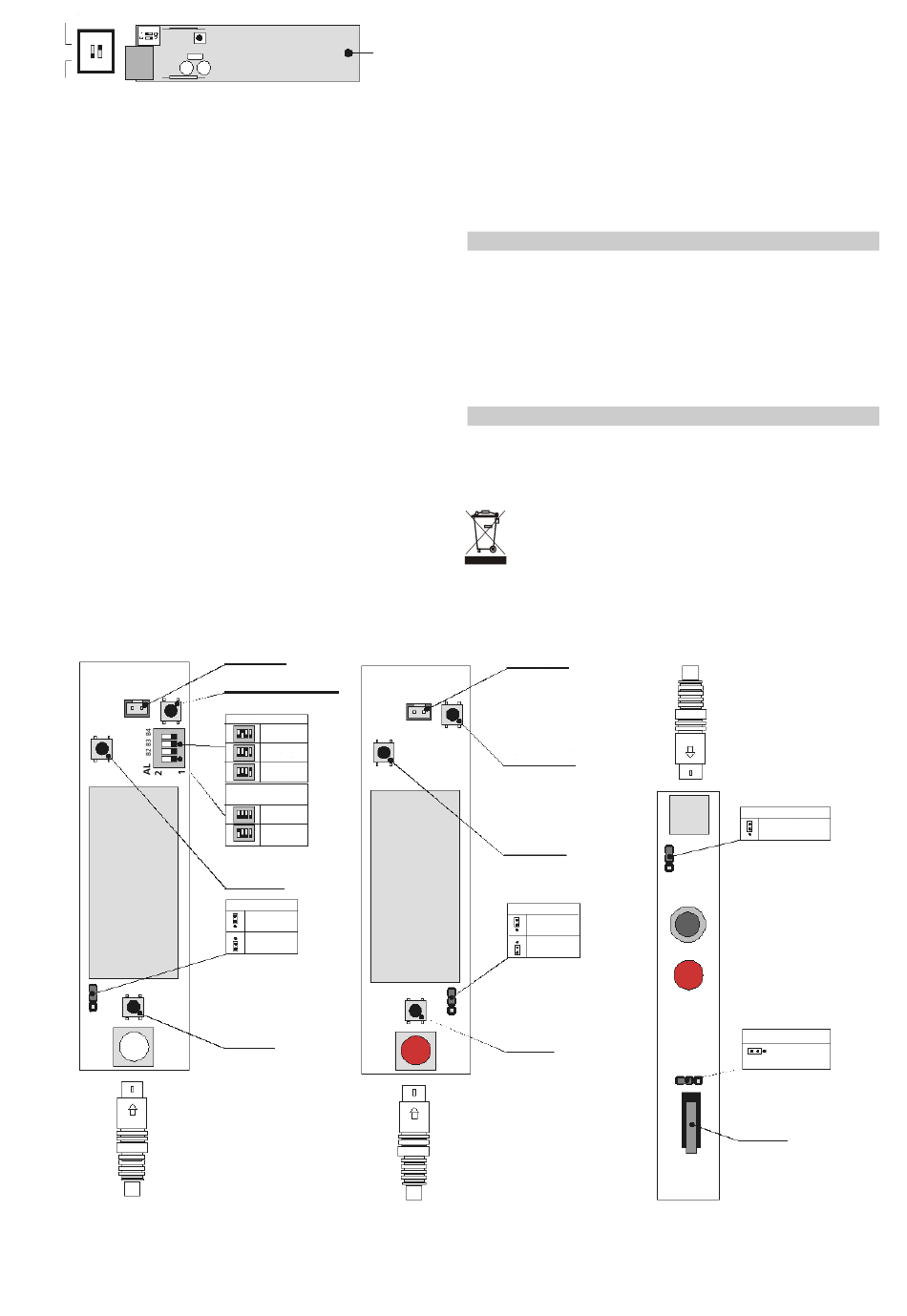

Abbildung 3
2
Stäbe
ab.
Nach
benötigt
keine
spezielle
kann
vorsichtig
gereinigt
OPTO lassen
TX
Stab
rote Markierung
ANTI-STRAPO
SABOTAGE-
SCHALTER
