indexa 6000 IR Bedienungsanleitung

Die Infrarot-Lichtschranke 6000 IR wurde zum Schutz von
Türen, Fenstern, etc. innerhalb einer Erfassungsbreite von 5m
konzipiert. Sie besteht aus zwei elektronischen Einheiten und zwei
Infrarot (IR)-Stäben. Die IR-Stäbe bestehen aus einem Infrarot-
Sender (TX) und einem Infrarot-Empfänger (RX), jeweils mit vier
Infrarotstrahlen, die den Bereich zwischen den beiden Stäben
abdecken. In den Empfänger ist ein Funk-Kontaktsender 6000 KM
eingebaut, der mit Funk-Zentralen und Empfängern aus der Serie
6000 kommunizieren kann. Die elektronischen Einheiten können
direkt auf den IR- Stäben oder separat (z.B. im Haus) angebracht
werden.
Technische Daten
IR Stäbe
Reichweite:
Anzahl der Strahlen:
Erfassungszeit:
(je nach Anzahl der unterbrochenen Strahlen)
Optischer Strahl:
Solarimmunität:
Stromversorgung: 2 x Lithiumbatterien 3,6 V/19 A, Typ ER 34615H
Batterielebensdauer:
Sicherheitsklasse: 2, geringes bis mittleres Risiko (EN 50131-1)
Umweltklasse: IV. Außenbereich allgemein –25 bis +60°C (EN 50131-1)
Abmessungen
Elektronische Einheit:
IR-Stab:
Daten 6000 KM
Frequenz:
Kann gemäß CEPT/EERC REC 70-03 betrieben werden
Reichweite:
Lieferumfang: 2 x IR-Stäbe (RX und TX), 2 x elektronische Einheiten,
2 x Verbindungskabel, eingebauter und angeschlossener Funk-
Kontaktsender 6000 KM
Der Hersteller erklärt hiermit, dass die Lichtschranke
6000 IR den wesentlichen Anforderungen und anderen
relevanten Vorschriften der Richtlinie 1999/5/EEC (EMC) entspricht.
Das Original der Konformitätserklärung finden Sie auf der Webseite
www.indexa.de.
Installation
Öffnen Sie die elektronischen Einheiten (die Einheit TX ist mit einer
roten und die Einheit RX mit einer weißen Markierung gekenn-
zeichnet). Achten Sie darauf, den Funk-Kontaktsender 6000 KM, der
sich im Deckel der Einheit RX befindet, nicht zu beschädigen. Die IR-
Stäbe sind ebenso markiert. Um die Stäbe zu öffnen, schieben Sie
einfach den Deckel herunter. Achten Sie beim Schließen des
Deckels darauf, den Sabotageschalter im Innern der Stäbe nicht zu
beschädigen. Die oberen Siegel am Ende der Stäbe sind aus Gummi
und werden nur verwendet, wenn die elektronischen Einheiten nicht
direkt auf den Stäben angebracht werden. Die unteren Siegel sind
aus gelochtem Kunststoff.
1. Wählen Sie eine geeignete Stelle, an der Sie die beiden Stäbe
einander gegenüber und mit einem maximalen Abstand von 5 m
anbringen möchten. Bohren Sie die Löcher an den Unterseiten
der Stäbe, und befestigen Sie sie mit Schrauben (das
Verbindungsstück in den Stäben muss nach oben zeigen).
Wenn nötig, können die Stäbe gekürzt werden (achten Sie
darauf, die Strahlen
beschädigen). Passen
Anforderungen an, indem Sie die Befestigungs-schrauben
lockern.
2. Befestigen Sie die
gewünschten Stelle. Sie können entweder direkt auf der Ober-
seite der Stäbe angebracht werden oder separat innerhalb des
zu überwachenden Bereiches (versiegeln Sie in diesem Fall
den oberen Teil des Stabes mit dem mitgelieferten Gummi-
siegel). Bei der Einheit RX (weiße Markierung) muss auch
darauf geachtet werden, dass das Funksignal des eingebauten
Senders nicht abgeschirmt wird (durch Metallgegenstände etc.).
3. Verbinden Sie die Stäbe durch das mitgelieferte Kabel mit den
jeweiligen elektronischen Einheiten (gemäß der roten und
weißen Markierungen).
Drahtlose Lichtschranke 6000 IR
Drahtlose Lichtschranke 6000 IR
0,5 m bis 5 m
4 (3+1 Sync)
1 / 0,5 / 0,35 oder 0,2 Sekunden
λ
+ 10° bei = 900 nm
> 30.000 Lux bei +/- 5°
ca. 3 Jahre (Aktivierung 2x täglich)
40 x 40x 240 mm
25 x 25 x 1000 mm
433,92 MHz
bis zu 100 m im freien Feld
oder die Verkabelung nicht
Sie die Stäbe den jeweiligen
elektronischen Einheiten
4. Je nach Entfernung zwischen den Stäben stellen Sie die
Entfernungs-Brücken (RANGE, siehe Abb. 3) gemäß der
folgenden Tabelle ein:
Entfernung
0.5 bis 1.5 m
1.5 bis 3 m
über 3 m
Diese Einstellung hat Einfluss auf die Batterielebensdauer. Bei
der Einstellung HIGH ist der Stromverbrauch der Lichtschranke
leicht erhöht. Andererseits erhöht diese Einstellung die
Immunität gegen Fehlalarme, besonders bei hellem Tageslicht.
TX
Infrarot-Sender
zu
an der
5. Um die Lichtschranke an ein Alarmsystem von Indexa
anzumelden, legen Sie die Batterie in die Einheit RX ein (weiße
Markierung), während der Empfänger (6000 CF, 6000 IS etc.)
sich im Anmeldemodus befindet (siehe auch Installations-
anleitung des Empfängers). Stellen Sie die Reaktion der
Lichtschranke am DIP-Schalter Nr. 1 auf dem Sender 6000 KM
wie folgt ein (siehe Abb. 2):
Position ON = sofortige Reaktion
Position 1 = verzögerte Reaktion
Hinweis: DIP-Schalter Nr. 2 hat keinen Einfluss auf die Funktion.
1
RX (weiße Markierung) TX (rote Markierung)
LOW
HIGH
HIGH
Setzen Sie die Batterien immer
mit dem +Pol nach oben ein
(wie in der Abbildung gezeigt)
Einheit Tx Einheit Rx
rote Markierung weiße Markierung
SYNC
In Position
OPTO lassen
Stab Tx Stab Rx
rote Markierung weiße Markierung
Sync
Befestigungs-
schrauben
B2
B3
B4

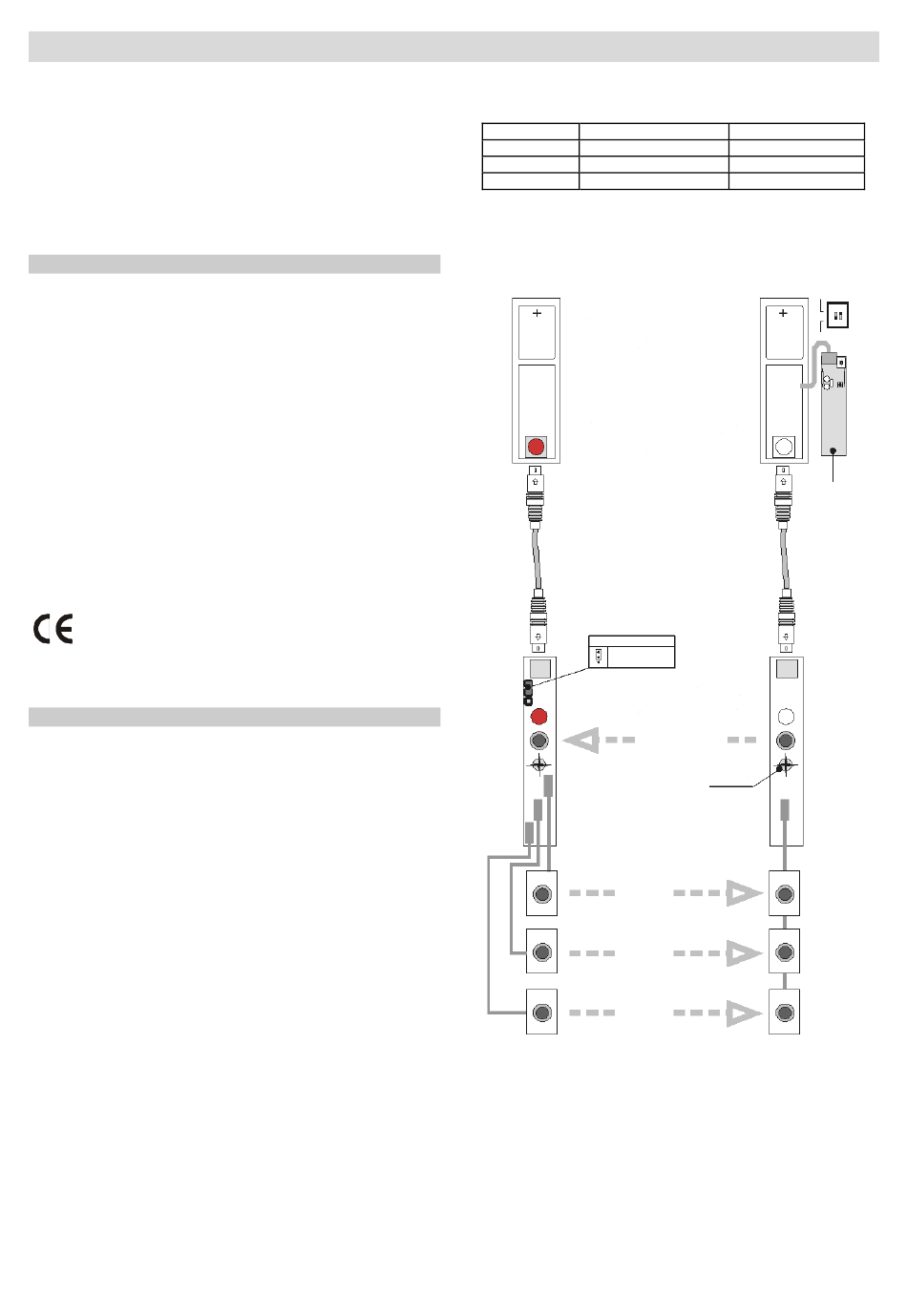

Abbildung 1
LOW
LOW
HIGH
RX
Infrarot-Empfänger
sofort
ON
1 2
verzögert
MEB52800_D
