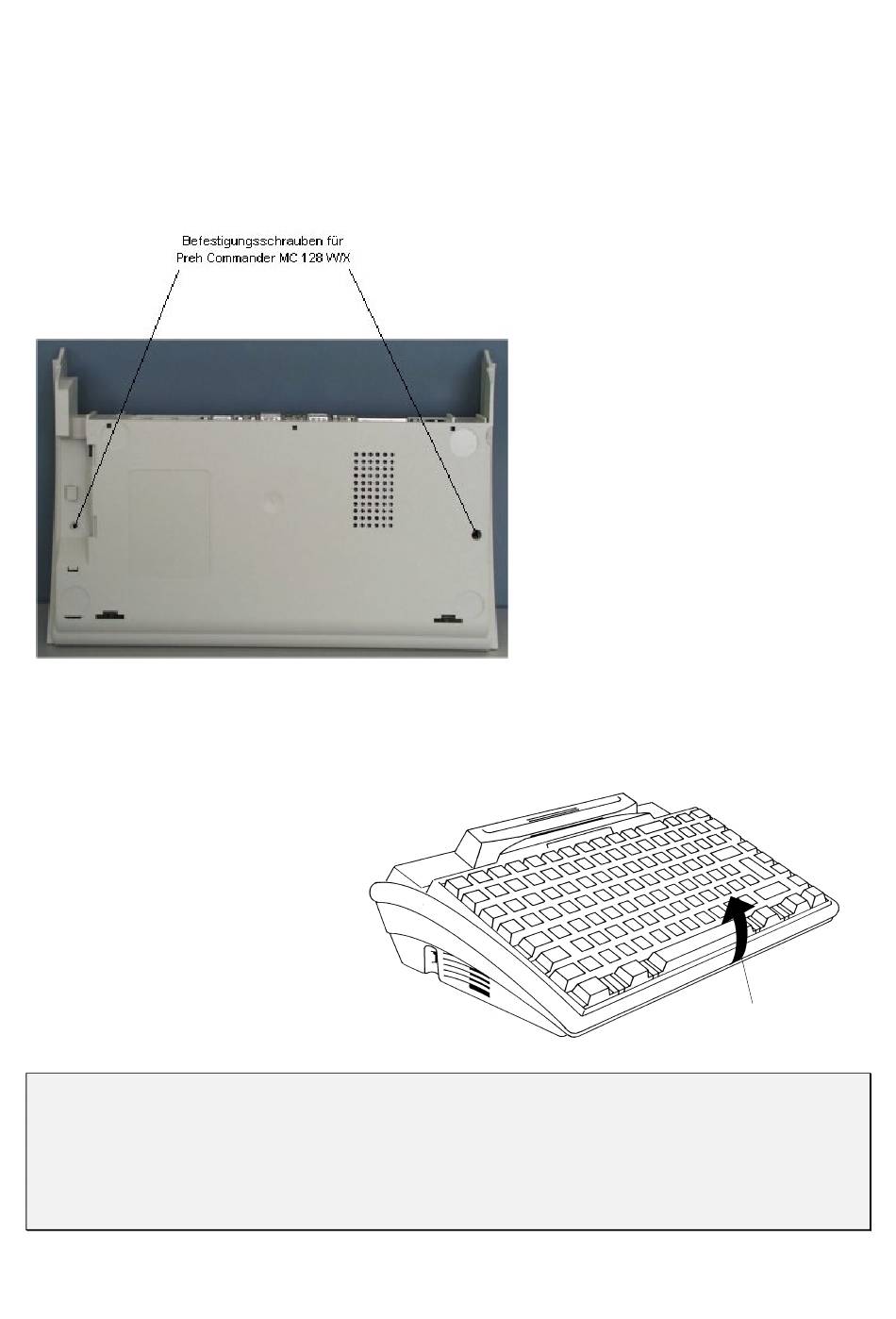

Anschließend müssen Sie mit einem Kreuzschlitzschraubendreher die beiden
Befestigungsschrauben lösen (siehe Bild 5). Drehen Sie nun den Preh POS Commander
wieder vorsichtig um und halten Sie dabei bitte die Tastatur fest. Nun können Sie die
Tastatur an der Unterseite anfassen und vorsichtig nach oben kippen (siehe Bild 6).
Achten Sie bitte dabei auf die Flachbandleitung, die die Tastatur mit der Systemplatine
verbindet. Ziehen Sie danach den 6-poligen roten Stecker der Flachbandleitung nach
oben aus dem Sockel.
Jetzt können Sie die komplette Tastatur nach oben abheben. Nun müssen Sie nur noch
das Abschirmblech nach oben wegheben. Die Systemplatine liegt nun frei.
Bild 6 Öffnen des Preh POS Commanders
Achtung! Bitte achten Sie bei der Montage der Tastatur auf die richtige Polung des
Anschlußsteckers. Der seitliche Kodierstift am Stecker muß in die Bohrung auf
der Systemplatine geschoben werden und darf dabei nicht abgebrochen
werden.
Beim Montieren des Abschirmbleches achten Sie bitte auf dessen korrekten
Sitz auf dem Gehäuseunterteil.
Preh POS Commander 10-00.doc
Bild 5 Unterseite Preh POS Commander
Seite: 10
Bewegungsrichtung
beim Hochklappen
Version 1.1
