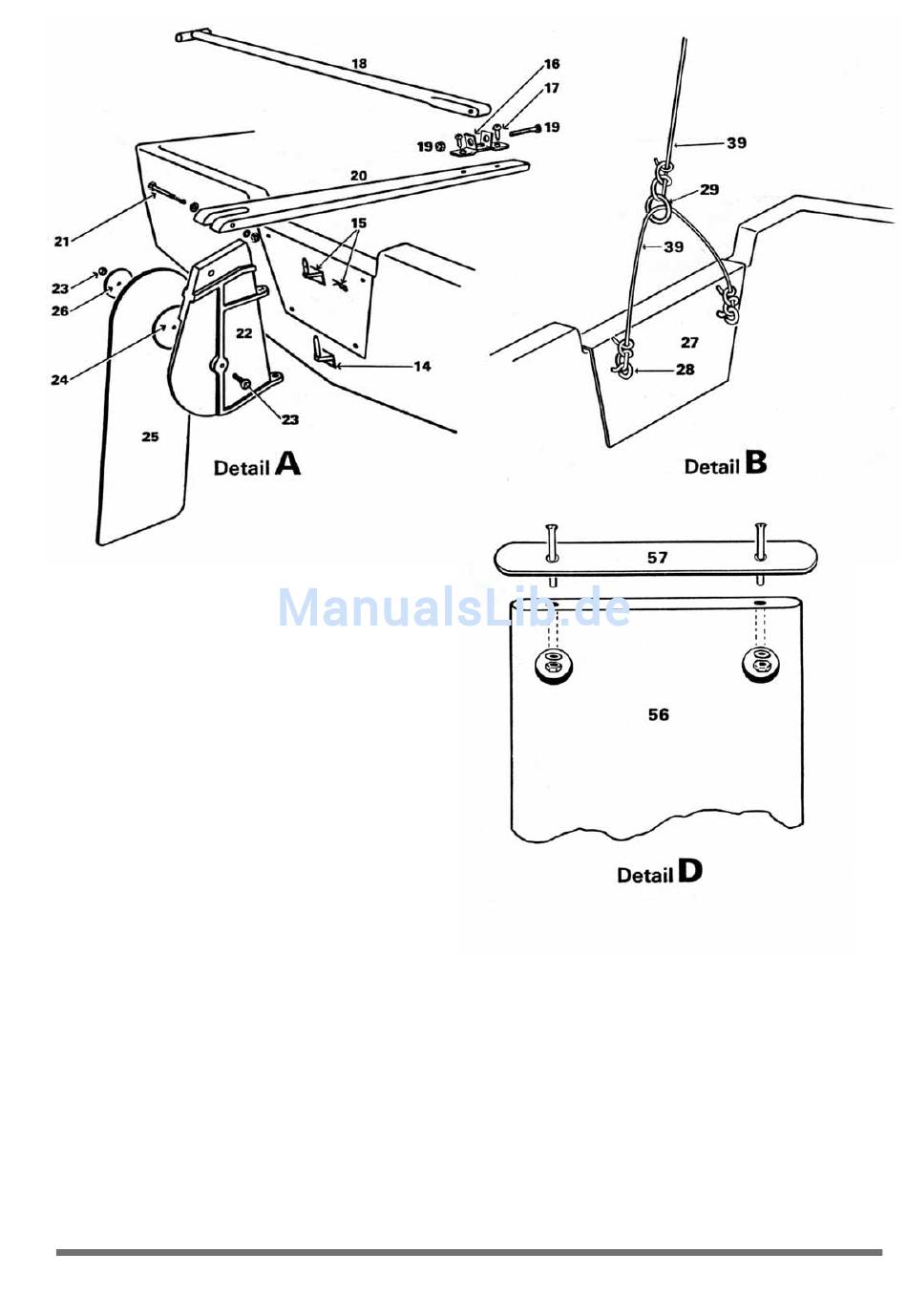

1. Ruder und Pinne (Detail A)
a. Lege die runde Schaumplatte (24) zwischen Ru-
derkopf (22) und Ruderblatt (25), Stecke den Bolzen
(23) durch, die Beilegscheibe (26) drauf und ziehe
mit der Sicherungsmutter nur so fest, dass das Ru-
derblatt noch leicht nach oben ausweichen kann.
b. Mache die Pinne mit Bolzen, 2 Unterlegescheiben
und Sicherungsmutter (21) am Ruderkopf fest.
c. Hänge das Ruder am Spiegelheck in die Zapfen
ein.
2. Hahnepot (Detail B)
a. Knote ein Ende der 75 cm langen Hahnebootleine an einen der Augbolzen am inneren Spiegelbrett.
b. Führe den Metallring (29) über das freie Leinenende.
c. Mache das freie Leinenende am anderen Augbolzen des inneren Spiegelbretts fest.
Merke: Die Hahnpot muss über die Pinne hinwegführen.
3. Steckschwert (Detail D)
Befestige die Aluminiumplatte (57) mit Schrauben, Unterlegschreiben und Muttern (57) auf dem Steck-
schwert (56).
