Callstel MSV-82 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses GSM-Repeaters. Schlechte
Abdeckung im E-Netz? Dieser Handy-Signal-Verstärker sorgt für
Handy-Empfang im ganzen Haus: Sie können sich frei bewegen!
Sie telefonieren unterbrechungsfrei und in guter Qualität mit
Ihrem Handy - sogar im Keller!
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen GSM-
Repeater optimal einsetzen können.
Kontaktdaten Kundenservice:
T-Mobile 0800 33 02202 (kostenlos aus dem deutschen Festnetz)
Vodafone 0800 172 12 12 (kostenlos aus dem deutschen Festnetz)
E-Plus 0 177-177-1000 (Es gilt der vom jeweiligen Anbieter
ausgewiesene Preis für einen Mobilfunkanruf ins E-Plus Netz)
O2 089 - 78 79 79 40 0 (Gemäß Tarif für Anrufe in das dt. Festnetz)
Lieferumfang
• Repeater
• Außenantenne (breit)
• Innenantenne (dünn)
• Koaxial-Kabel (lang)
• Netzteil
• Bedienungsanleitung
Produktvarianten
HZ-2232-675: GSM-Repeater MSV-82 Handy-Signal-Verstärker
für E-Netz
HZ-2273-675: GSM-Repeater MSV-200.d Handy-Signal-Verstärker
für D-Netz
HZ-2277-675: 3G/UMTS-Repeater MSV-200.de Handy-Signal-
Verstärker,D-/E-Netz
© Juli/2014 - MB//SH//MF
PEARL.GmbH / PEARL-Straße 1-3 / D-79426 Buggingen
GSM-Repeater MSV-82 Handy-Signal-Verstärker für E-Netz
Technische Daten
Netzteil
• Spannung: 230 V
• Frequenz: 50 bis 60 Hz
• Eingangsstrom: 0,5 A
• Ausgangsspannung: 5 V DC
• Ausgangsstrom: 2000 mA
Repeater
Up-Link-Frequenz:
Down-Link-Frequenz:
Up-Link-Gain:
Down-Link-Gain:
Max. Ausgangsleistung:
Artikel-Maße:

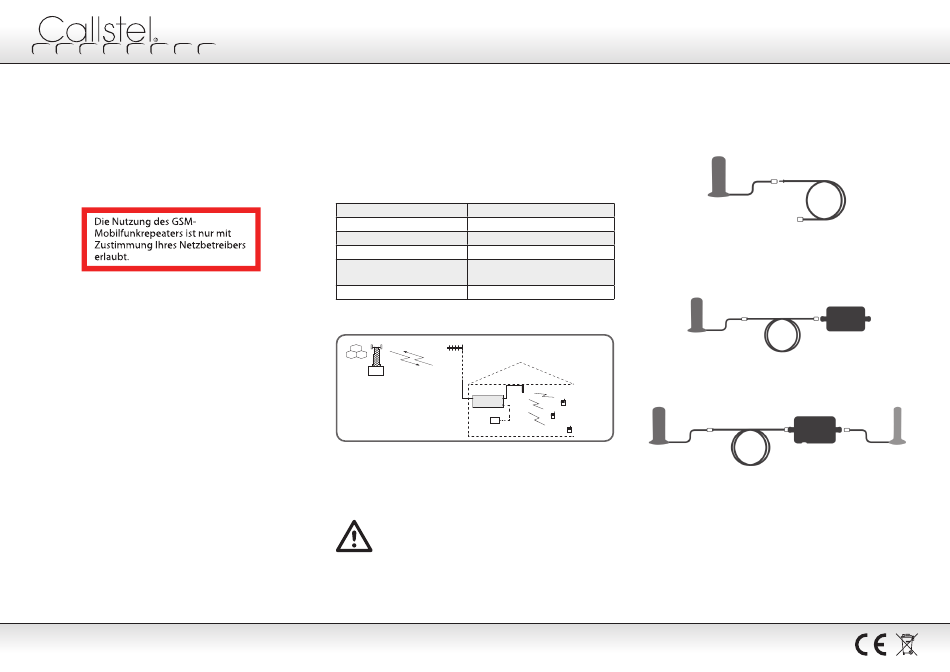

Inbetriebnahme
Funkmast
1. Bestimmen Sie zunächst die Montageposition der
Außenantenne: So hoch wie möglich, aber an einer
geschützten Stelle, freie Sicht zur Sendestation Ihres
Netzanbieters und auf der Seite des Hauses, die den besten
Empfang bietet.
ACHTUNG!
Halten Sie die Außenantenne fern von hochfrequenten
Antennenanlagen, Metalldraht und
Hochspannungskabeln!
Bedienungsanleitung
2. Versiegeln Sie alle Kabelverbindungen, die im Freien liegen,
1710 bis 1785 MHz
1805 bis 1880 MHz
62 dB
3. Verbinden Sie die Außenantenne (breit) mit dem Koaxial-
65 dB
17 dBm für Uplink / +17 dBm für
Downlink
138 × 61 × 21 mm
Außenantenne
4. Verbinden Sie das Koaxial-Kabel mit dem Repeater.
Innenantenne
n
Repeater
Netzteil
5. Verbinden Sie die Innenantenne mit dem Repeater. Befestigen
mit geeignetem Dichtungsmittel (z.B. Schrumpfschlauch).
Dichten Sie die Kabeldurchführung gut gegen Regenwasser
ab.
Kabel.
Sie die Innenantenne mindestens 2 Meter über dem Boden
an der Zimmerdecke. Sie muss sich im senkrechten Winkel
zum Boden befinden, damit das Signal im ganzen Raum
empfangen werden kann.
HZ-2232-675
