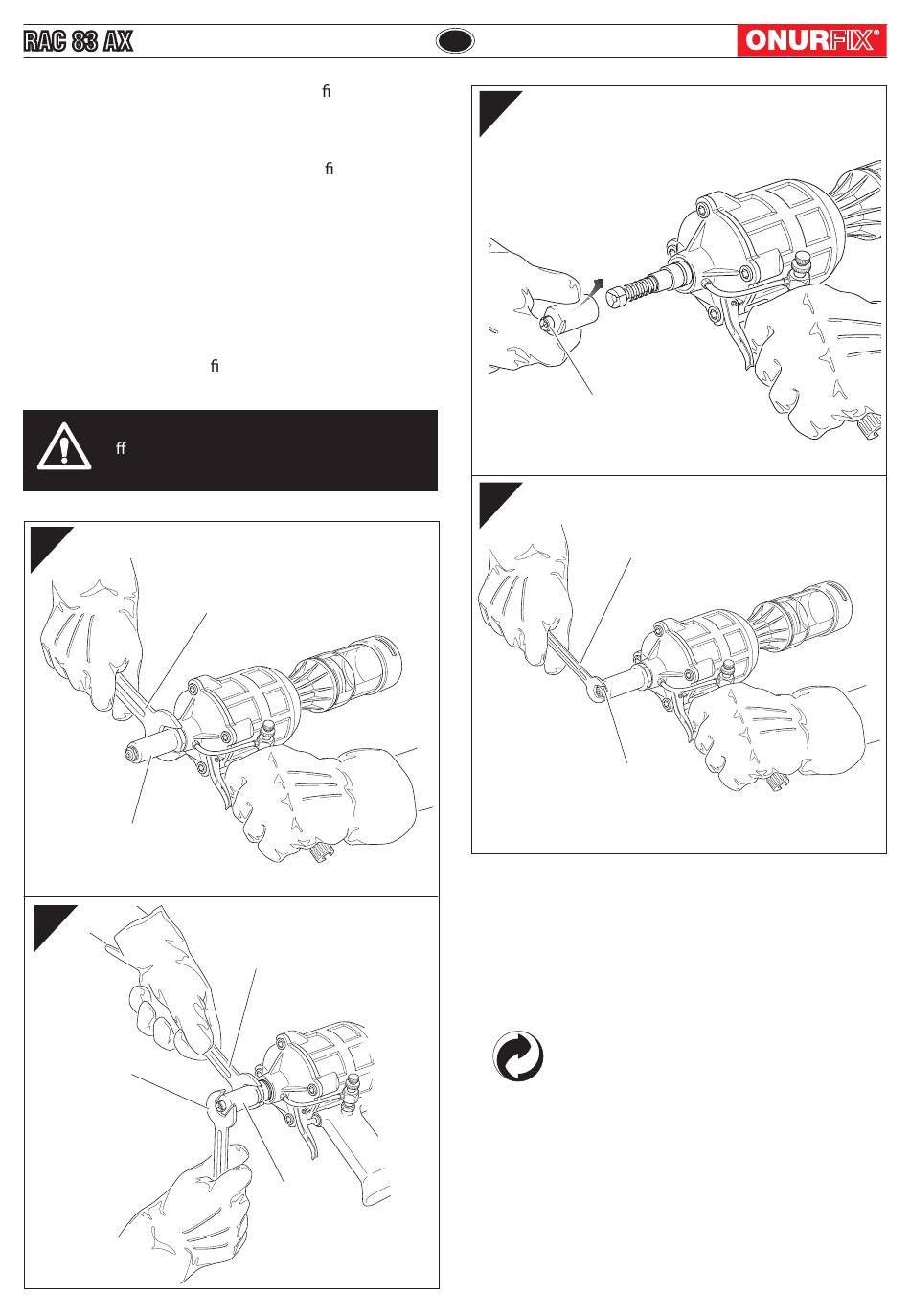

ENTRETIEN ET CHANGEMENT DE FORMAT ( g. f3-f4-f5-f6)
L'utilisation prolongée du pistolet peut provoquer le glissement
des étaux sur le clou, à cause de dépôt d'impurité. Il faudra
donc nettoyer les étaux et, ensuite, les lubri er. En cas d'usure,
si elle comporte une altération de leur correct fonctionnement,
il faudra au contraire remplacer les étaux mêmes.
Enlever la tête porte buse ( A) en utilisant une clé commerciale
de 27 mm. ensuite, au moyen de deux clés commerciales de
15 mm et 16 mm enlever la broche ( B), d'où on doit extraire
les étaux (C).
Pour le remplacement de la buse ( D), utiliser une clé commerciale
de 12 mm et placer ensuite la buse enlevée dans son logement
situé au fond du pistolet a n de ne la pas perdre.
ATTENTION!
E ectuer les operations susmentionnees le
pistolet n'etant pas alimente!
f1tt
f3
A
f4
16 mm
27 mm
15 mm
B
750301 - RAC 83 AX – rev 10 - ( 12-2021 )
F
f5
C
f6
12 mm
D

ELIMINATION DE LA RIVETEUSE

Pour l'élimination de la riveteuse, veiller au respect
des dispositions légales en vigueur dans le pays où
l'élimination s'effectue.
A près avoir débr anché la machine de
l'alimentation pneumatique, procéder au
démontage des différents composants en
fonction de la nature des matériaux : acier,
aluminium, matières plastiques, etc...
Procéder à la démolition dans le respect de la
réglementation en vigueur.
