Operation Manual / TPS44-H.. - TPS52-H..
10 Demontieren und montieren / 10.11 Diffusor montieren
10.11
Diffusor montieren

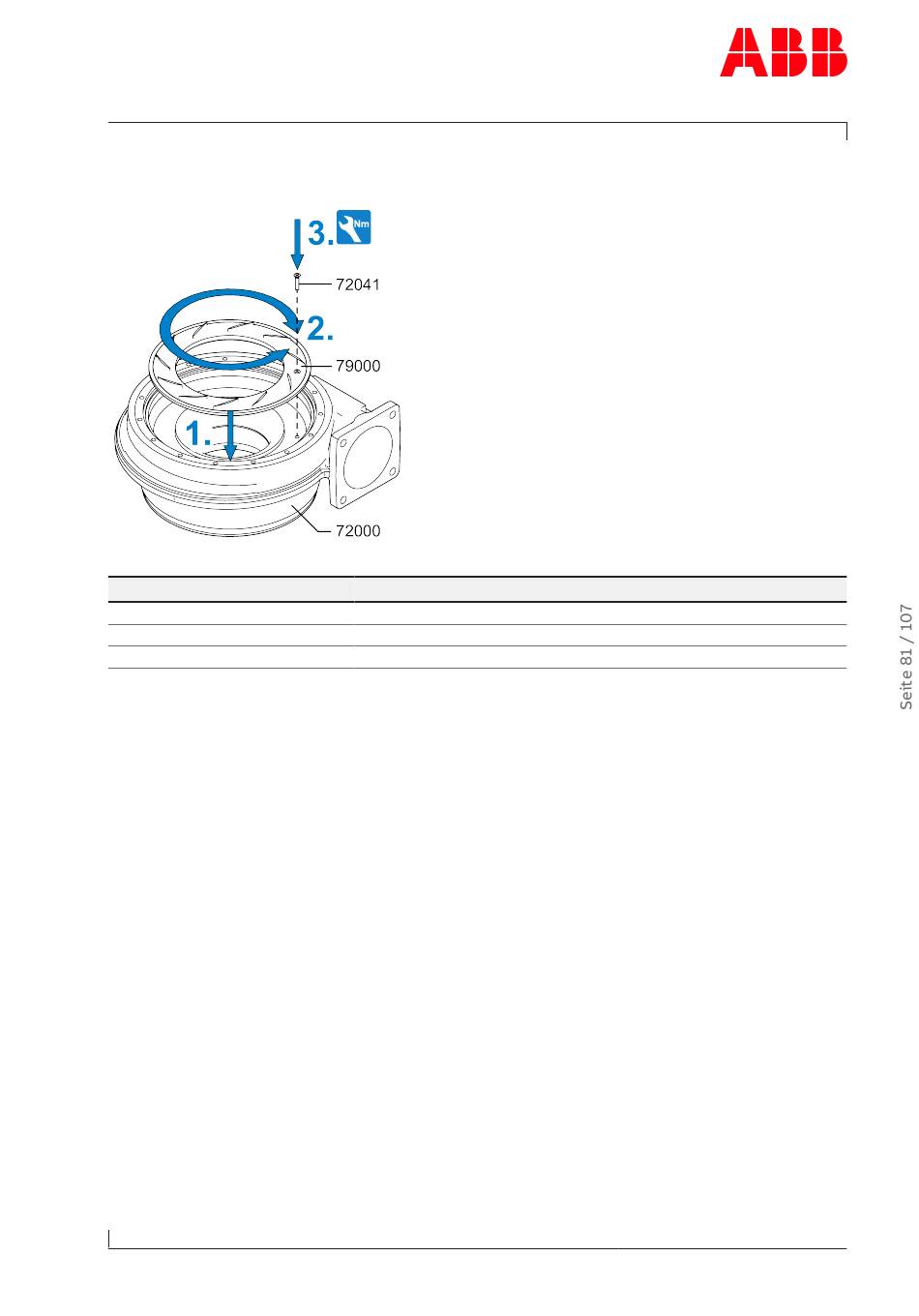

Abb. 38: Diffusor montieren
Produkt
TPS44
TPS48
TPS52
Tab. 37: Anziehmoment (72041)
1. Diffusor (79000) im Verdichtergehäuse (72000) platzieren.
2. Diffusor drehen bis dessen Bohrung zur Bohrung im Verdichtergehäuse ausgerichtet ist.
3. Schraube (72041) montieren und anziehen.
© Copyright 2021 ABB. All rights reserved.
Grösse
M5
M5
M6
HZTL4037_DE
Anziehmoment [Nm]
5 Nm
5 Nm
10 Nm
Rev.G
June 2021
