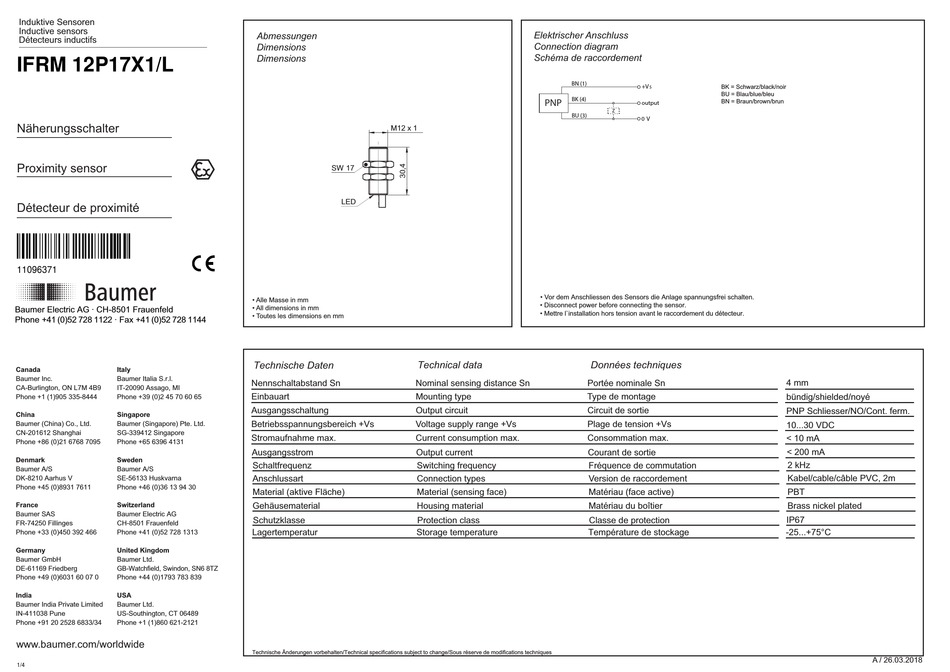

Baumer IFRM 12P17X1/L Kurzanleitung

Induktive Sensoren
Inductive sensors
Détecteurs inductifs
IFRM 12P17X1/L
Näherungsschalter
Proximity sensor
Détecteur de proximité
Í?+)_gÂÂ*ÂPÎ
11096371
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/4
Abmessungen
Dimensions
Dimensions
M12 x 1
SW 17
LED
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technical data
Technische Daten
Nennschaltabstand Sn Nominal sensing distance Sn
Einbauart Mounting type
Ausgangsschaltung Output circuit
Betriebsspannungsbereich +Vs Voltage supply range +Vs
Stromaufnahme max. Current consumption max.
Ausgangsstrom Output current
Schaltfrequenz Switching frequency
Anschlussart Connection types
Material (aktive Fläche) Material (sensing face)
Gehäusematerial Housing material
Schutzklasse Protection class
Lagertemperatur Storage temperature
Technische Änderungen vorbehalten/Technical specifications subject to change/Sous réserve de modifications techniques
Elektrischer Anschluss
Connection diagram
Schéma de raccordement
BN (1)
+V
S
BK (4)
PNP
output
Z
BU (3)
0 V
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Données techniques
Portée nominale Sn
Type de montage
Circuit de sortie
Plage de tension +Vs
Consommation max.
Courant de sortie
Fréquence de commutation
Version de raccordement
Matériau (face active)
Matériau du boîtier
Classe de protection
Température de stockage
BK = Schwarz/black/noir
BU = Blau/blue/bleu
BN = Braun/brown/brun
4 mm
bündig/shielded/noyé
PNP Schliesser/NO/Cont. ferm.
10...30 VDC
< 10 mA
< 200 mA
2 kHz
Kabel/cable/câble PVC, 2m
PBT
Brass nickel plated
IP67
-25...+75°C
A / 26.03.2018
