Erläuterung Display
Nachdem der Clima Check an den HPM touch angeschlossen
wurde, werden kontinuierliche Messungen durchgeführt und
auf dem Display der Messgeräte ausgegeben (Echtzeitmes-
sung).

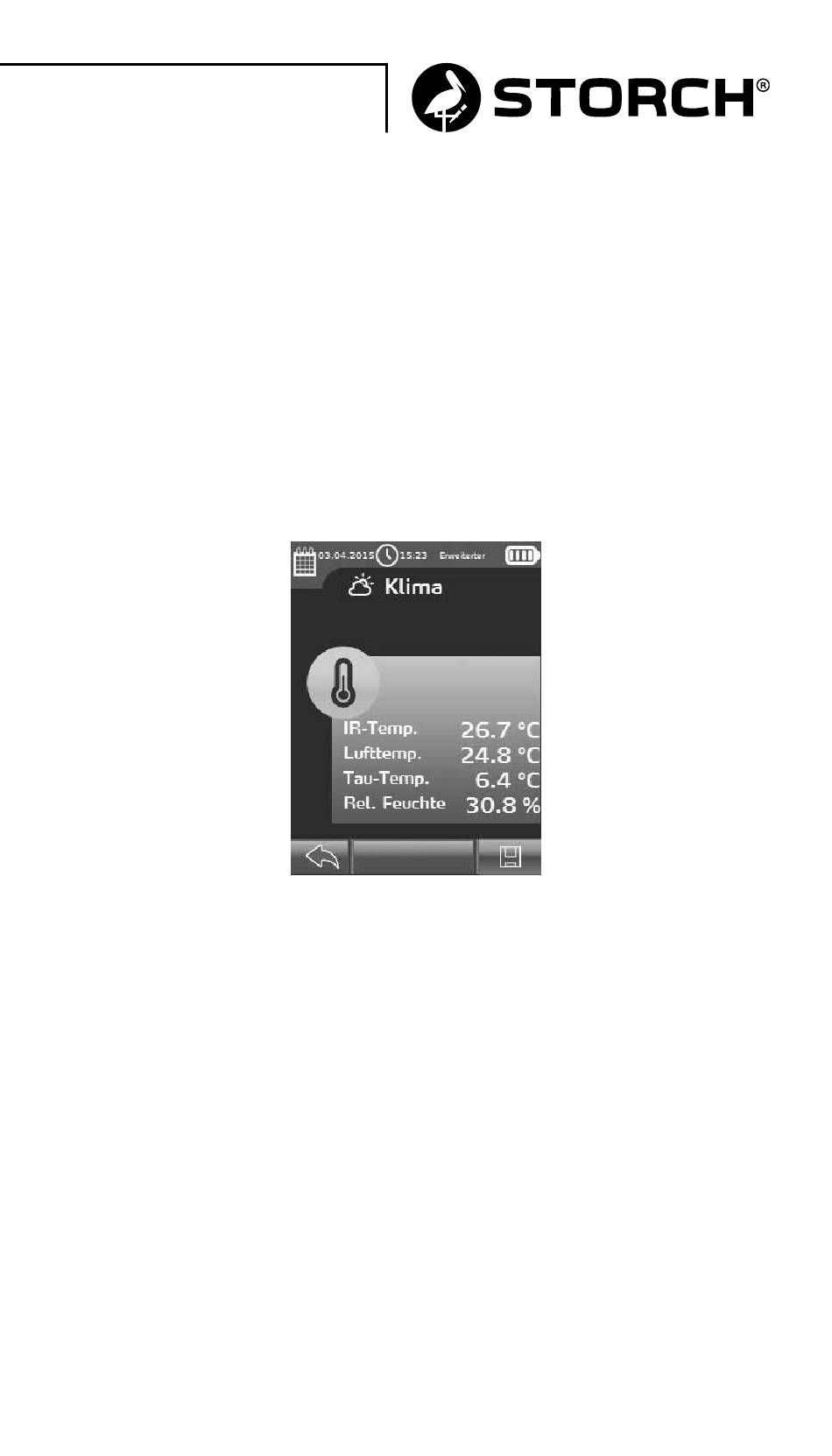

Sie erhalten auf dem Display des HPM touch pro nun fol-
gende 4 Werte:
• Oberflächentemperatur (IR Temperatur)
• Lufttemperatur
• Taupunkt Temperatur
• Relative Luftfeuchte
Durchführung von Messungen
Temperaturmessung mittels Infrarot-Temperatursensor
(IR-Temp)
Richten Sie den Sensor senkrecht auf die zu messende Ober-
fläche aus. Die Oberflächentemperatur wird mittels des ein-
gebauten Infrarot-Temperatursensors ermittelt. Je größer
der Abstand zum Objekt, desto größer der Messbereich. Der
Messabstand zum Objekt möglichst gering zu halten. Grund-
sätzlich darf der Abstand nicht größer als 100 cm sein. Ist die
ermittelte Oberflächen-Temperatur geringer als die im Display
des HPM touch pro angezeigte Taupunkt-Temperatur, kon-
densiert Wasser an der Objektoberfläche.
