Storch Contact Check Bedienungsanleitung

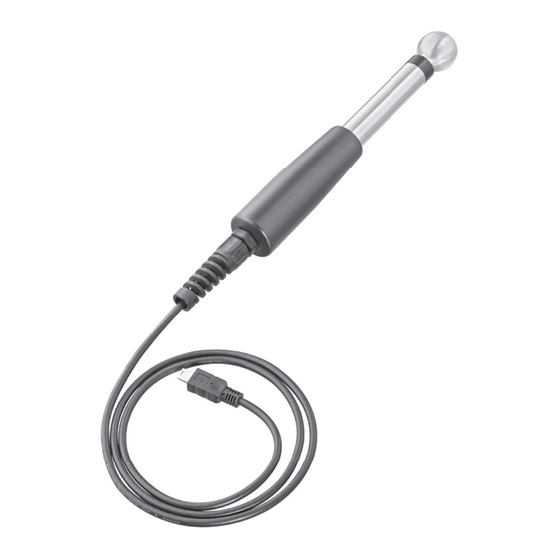

Feuchtemess-sensor für hpm touch pro
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Contact Check
F
euchtemess-Sensor
für HPM touch pro
Vochtmeetsensor voor
HPM touch pro
Capteur humidimètre pour
HPM touch pro
Sensore per la misurazione
dell'umidità per HPM touch pro
Moisture measurement sensor
for HPM touch pro
Snímač k měření vlhkosti
pro HPM touch pro
DE
NL
FR
IT
GB
CZ

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Storch Contact Check

Inhaltszusammenfassung für Storch Contact Check

  • Seite 1 Contact Check euchtemess-Sensor für HPM touch pro Vochtmeetsensor voor HPM touch pro Capteur humidimètre pour HPM touch pro Sensore per la misurazione dell‘umidità per HPM touch pro Moisture measurement sensor for HPM touch pro Snímač k měření vlhkosti pro HPM touch pro...

  • Seite 2: Inhaltsverzeichnis

    Vielen Dank für Ihr Vertrauen zu STORCH. Mit dem Kauf haben Sie sich für ein Qualitäts-Produkt entschieden. Haben Sie trotzdem Anregungen zur Verbesserung oder aber vielleicht einmal ein Problem, so freuen wir uns sehr, von Ihnen zu hören. Bitte sprechen Sie mit Ihrem Außendienst-Mitarbeiter oder in drin- genden Fällen auch mit uns direkt.

  • Seite 3: Bestimmungsgemäße Verwendung

    Lieferumfang Contact Check Feuchte-Sensor, Bedienungsanleitung. Bestimmungsgemäße Verwendung Der vorliegende, elektronische Contact Check Sensor dient zur Bestimmung der Feuchtigkeit (Anteil) in Beton, Estrich, Mauerwerk und weiteren Baumaterialien. Anhand des Leit- wertes/Kapazitivmessverfahren mit bis zu 5 cm Messtiefe, kann eine schnelle und genaue Messung mit entsprechenden Kennlinien erfolgen.

  • Seite 4: Sicherheitshinweise

    Bestehen Zweifel an der Betriebssicherheit des Gerätes, ist es zur Überprüfung an den Hersteller zuschicken. • Produktetiketten nicht entfernen oder verändern. • Der Contact Check Baufeuchte-Sensor ist kein Spielzeug. Immer in einem für Kinder nicht zugänglichen Ort aufbewah- ren. • Das Gerät nicht in Anwesenheit von Kindern verwenden, und Kindern nicht erlauben, das Gerät zu benutzen.

  • Seite 5: Inbetriebnahme

    Bestimmungen. Inbetriebnahme des Clima Check Sensors Anschluss des Contact Check Sensors Stecken Sie den Stecker des Contact Check in die Mini-USB Erweiterungsbuchse des HPM touch pro. Achten Sie dabei darauf, dass Sie sich nicht an den Messnadeln der Messgeräte verletzen.
  • Seite 6 Wählen Sie nachträglich die entsprechende Materialkennlinie für die Feuchtemessung aus. Zur Auswahl stehen die Gew-% und CM% Angaben. Bitte beachten Sie, dass die CM-Werte vom Messgerät nicht die klassische CM-Messmethode ersetzen.

  • Seite 7: Durchführung Von Messungen

    Messergebnis besser zu interpretieren. Ist das Messergebnis mit dem HPM touch pro deutlich geringer als mit dem Contact Check-Sensor, so ist die Oberfläche tro- ckener, als der Kern des gemessenen Materials. Vergleichen Sie die erhaltenen Messergebnisse mit dem Contact Check mit den in den technischen Merkblättern des Estrichherstellers...
  • Seite 8 Rastermessung und Min/Max Darstellung Gehen Sie bei der Rastermessung inkl. der MIN/MAX-Anzei- genfunktion gemäß der Beschreibung in der HPM touch pro Bedienungsanleitung vor. Messung unter Berücksichtigung der Umgebungstemperatur mit HPM clima Temperaturkompensation (werksseitig auf 20 °C eingestellt). Durch den Abruf der vorab ermittelten Klimawerte aus dem Gerätearchiv (0 bis +50 °C), wird das höchste Maß...

  • Seite 9: Wartung

    Gehen Sie beim Speichern der ermittelten Messwerte analog der Feuchtemessung vor. Wartung Der Contact Check Sensor ist ein wartungsarmes Gerät. Aller- dings sind zur Sicherstellung der Leistung folgende einfachen Richtlinien zu beachten. 1. Den Sensor immer vorsichtig behandeln. Es handelt sich um ein Messinstrument, welches mit empfindlicher Elektronik bestückt ist.

  • Seite 10: Garantie

    Gerät zusammen mit der Rech- nung frei an unser Logistik Center in Berka oder an eine von uns autorisierte Service-Station eingeschickt wird. Zuvor bitten wir Sie, uns unter unserer kostenlosen STORCH Ser- vice-Hotline 08 00. 7 86 72 47 zu kontaktieren. Gewährleistungs- bzw. Garantieanspruch Ansprüche bestehen ausschließlich an Werkstoff- oder Ferti-...

  • Seite 11: Eg-Konformitätserklärung

    EG-Konformitätserklärung Name / Anschrift des Ausstellers: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Hiermit erklären wir, dass das nachstehend genannte Gerät aufgrund dessen Konzi- pierung und Bauart sowie in der von uns in Verkehr gebrach- ten Ausführung den einschlägigen, grundlegenden Sicher-...
  • Seite 12 Hartelijk dank voor uw vertrouwen in STORCH. Met deze aankoop hebt u voor een kwaliteitsproduct gekozen. Als u desondanks een tip voor verbeteringen hebt of wellicht ooit een probleem onder- vindt, dan horen wij graag van u. Neem contact op met de medewerker buitendienst of in dringende gevallen rechtstree- ks met ons.

  • Seite 13: Levering

    Levering Contact Check vochtsensor, gebruiksaanwijzing. Gebruik volgens voorschriften Deze elektronische Contact Check Sensor dient voor het bepalen van de vochtigheid (aandeel) in beton, estrik, metsel- werk en andere bouwmaterialen. Aan de hand van de geleid- baarheid/capaciteitsmeting met tot 5 cm meetdiepte kan een snelle en exacte meting met merklijnen plaatsvinden.

  • Seite 14: Veiligheidsrichtlijnen

    • Productetiketten niet verwijderen of wijzigen. • De Contact Check bouwvocht-sensor is geen speelgoed. Alti- jd op een voor kinderen ontoegankelijke plek bewaren. • Gebruik het apparaat niet in aanwezigheid van kinderen en sta het kinderen niet toe het apparaat te gebruiken.

  • Seite 15: Inbedrijfstelling

    Inbedrijfsname van de Clima Check Sensor Aansluiten van de Contact Check sensor Steek de stekker van de Contact Check in de Mini-USB uit- breidingsbus van de HPM touch pro. Let erop dat u zich niet verwondt aan de meetnaalden van de meetapparaten.
  • Seite 16 Kies later de betreffende materiaalmerklijn voor de vochtme- ting. U kunt kiezen uit de Gew-% en CM% weergaven. Houd er rekening mee dat de CM-waarden van het mee- tapparaat de klassieke CM-meetmethode niet vervangen.

  • Seite 17: Metingen Uitvoeren

    Als het meetresultaat met de HPM touch pro duidelijk lager is dan met de Contact Check Sensor, dan is het oppervlak droger dan de kern van het gemeten materiaal. Vergelijk de...
  • Seite 18 Rastermeting en Min/Max weergave Ga bij de rastermeting incl. de MIN/MAX-weergavefunctie conform de beschrijving in de HPM touch pro gebruiksaanwij- zing te werk. Meting met in achtneming van de omgevingstemperatuur met HPM clima Temperatuurcompensatie (af fabriek op 20 °C ingesteld). Door het oproepen van vooraf geregistreerde klimaatwaarden uit het apparaatarchief (0 tot +50 °C), wordt de grootste mate van nauwkeurigheid bereikt.

  • Seite 19: Onderhoud

    Ga bij het opslaan van de meetwaarden op dezelfde wijze als bij de vochtmeting te werk. Onderhoud De Contact Check Sensor is een onderhoudsarm apparaat. Neem desondanks voor een goede werking de volgende een- voudige richtlijnen in acht. 1. Behandel de sensor altijd voorzichtig. Het gaat om een meetinstrument dat over gevoelige elektronica beschikt.

  • Seite 20: Garantie

    Berka of naar een door ons geautoriseerd servicestation te verzenden Neem eerst contact op met de STORCH Service-Hotline (hier- voor worden kosten in rekening gebracht): +49 (0)202 . 49 20 – 110.

  • Seite 21: Eg-Conformiteitsverklaring

    EG-conformiteitsverklaring Naam/adres van de opsteller: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6 - 8 · D - 42107 Wuppertal Bij deze verklaren wij Dat het hieronder vermelde apparaat op basis van zijn ont- werp en type en in de door ons in omloop gebrachte uitvoe- ring aan de toepasselijke elementaire veiligheids- en gezond- heidseisen van de EU-richtlijnen voldoet.
  • Seite 22 Dans ce cas, contactez votre représentant, ou directement notre service clients, s‘il s‘agit d‘un problème urgent. Salutations dévouées SAV STORCH Tél. : +49 (0) 2 02 . 49 20 - 112 Fax : +49 (0)2 02 . 49 20 - 244 Ligne d‘assistance...

  • Seite 23: Contenu De Livraison

    Contenu de livraison Capteur d'humidité Contact Check, notice d'emploi. Utilisation conforme Le présent capteur électronique Contact Check sert à détermi- ner l'humidité (teneur) dans le béton, la chape, la maçonne- rie et d'autres matériaux de construction. A l'aide de la con- ductance/ du processus de détermination de la résistance pour...

  • Seite 24: Consignes De Sécurité

    • Ne pas retirer ou modifier les étiquettes sur le produit. • Le capteur d'humidité dans la construction Contact Check n'est pas un jouet. Le conserver toujours à un endroit inac- cessible aux enfants.
  • Seite 25 Mise en service du capteur Clima Check Connexion du capteur Contact Check Connecter la fiche du Contact Check dans le porte d'Extension Mini-USB du HPM touch pro. Veiller à ne pas se blesser sur les pointes de mesure de l'appareil de mesure.
  • Seite 26 Sélectionner ultérieurement la ligne caractéristique correspon- dante pour la mesure de l'humidité. La sélection est effectuée entre pourcentage de poids et pourcentage CM. Prendre en compte que les valeurs CM de l'instrument de mesure ne remplacent pas la méthode de mesure CM.

  • Seite 27: Réalisation De Mesures

    Si le résultat de mesure obtenu au moyen du HPM touch pro est considérablement moins élevé que celui déter- miné avec le capteur Contact Check, la surface est plus sèche que le cœur du matériau mesuré. Comparer les résultats de mesure obtenus au moyen du capteur Contact-Check avec les valeurs d'humidité...
  • Seite 28 Mesure de pas et représentation min./max. Pour la mesure du pas y compris la fonction d'affichage MIN/ MAX, procéder conformément à la description dans la notice d'utilisation HPM touche pro. Mesure qui tient compte également de la température ambiante avec HPM clima Compensation de température (réglée en usine sur 20 °C).

  • Seite 29: Entretien

    Procéder lors de l'enregistrement des valeurs mesurées déter- minées de manière analogue à la mesure de l'humidité. Entretien Le capteur Contact Check est un appareil nécessitant peu d'entretien. Toutefois, il est impératif de respecter les direc- tives simples suivantes pour assurer les performances de l'ap- pareil.

  • Seite 30: Garantie

    évident des instructions de service. Exécution de réparations Toutes les réparations doivent exclusivement être réalisées par notre usine ou par des services SAV agréés par STORCH.

  • Seite 31: Déclaration De Conformité Ce

    Déclaration de conformité CE Nom / adresse de l‘exposant : STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Nous déclarons, par le présent acte, que le produit cité ci-après respecte les exigences fondamen- tales et en vigueur en matière de sécurité et de santé des directives européennes de par leur conception ainsi que dans...
  • Seite 32 Grazie per la fiducia accordata a STORCH. Con l‘acquisto avete scelto un prodotto di qualità. Se comunque avete dei sugge- rimenti volti a migliorare la nostra offerta o se doveste incon- trare qualche difficoltà, non esitate a rivolgerVi a noi. Contat- tate il Vostro rappresentante oppure rivolgeteVi direttamente a noi in casi urgenti.

  • Seite 33: Materiale Compreso Nella Fornitura

    Materiale compreso nella fornitura Sensore dell'umidità edile Contact Check, istruzioni per l'uso. Uso regolamentare Il presente sensore Contact Check serve alla rilevazione di umidità (quota) in calcestruzzo, sottofondo, mura ed altri materiali da costruzione. Basando sulla conduttanza/metodo di misurazione capacitivo fino ad una profondità di misura- zione 5 cm è...

  • Seite 34: Avvertenze Di Sicurezza

    • Non rimuovere o modificare le etichette del prodotto. • Il sensore dell'umidità edile Contact Check non è un giocat- tolo. Conservarlo sempre in un luogo fuori dall'accesso dai bambini.

  • Seite 35: Messa In Funzione

    Messa in funzione del sensore Clima Check Collegamento del sensore Contact Check Inserire lo spinotto di Contact Check nella presa di estensione mini USB di HPM touch pro. Attenzione a non farsi male a causa dell'ago metrico dei dispositivi di misurazione.

  • Seite 36: Eseguire La Misurazione

    Nel caso in cui il risultato ottenuto per mezzo il HPM touch pro sia sostanzialmente inferiore a quello genera- to dal sensore Contact Check, la superficie è più secca rispetto al nucleo del materiale misurato. Prima di eseguire ulteriori...
  • Seite 37 Se i valori del Contact Check dovessero essere più alti occorre attendere all'essiccazione del massetto fino a raggiungere dei valori inferiori, oppure occor- re ufficialmente trasmettere dei dubbi al committente prima di eseguire degli ulteriori lavori.
  • Seite 38 Misurazione a reticolo e visualizzazione Min/Max Nel caso della misurazione a reticolo incl. la visualizzazione MIN/MAX occorre procedere secondo la descrizione nelle istruzioni per l'uso del HOM touch pro. Misurazione in considerazione della temperatura ambiente con HPM clima Compensazione temperatura (impostato in fabbrica su 20 °C). Con il richiamo dei valori climatici già...

  • Seite 39: Manutenzione

    Per salvare i valori rilevati occorre procedere come per la misu- razione dell'umidità. Manutenzione Il sensore Contact Check è un'apparecchio che non richiede molta manutenzione. Per garantire le prestazioni occorre però osservare le seguenti linee guida. 1. Sempre maneggiare il sensore con attenzione. Si tratta di uno strumento di misurazione dotato di un sistema elettro- nico sensibile.

  • Seite 40: Garanzia

    Berka oppure ad una service-station da noi autorizzata. Si prega di consultare prima la Hotline di servizio STORCH a pagamento: 02 - 66 22 77 Diritto alla garanzia Il diritti si possono far valere solo per errori di materiale o di produzione nonché...

  • Seite 41: Dichiarazione Di Conformità Ce

    Dichiarazione di conformità CE Nome / indirizzo dell‘emittente: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Con la presente la società che l‘apparecchio in seguito specificato, a causa della sua con- cezione e il suo tipo costruttivo come anche della sua esecu-...
  • Seite 42 Thank you for purchasing a STORCH product. You have purchased a qua- lity product. If you would like to suggest an improvement, or experience a problem with your product, please do not hesitate to contact us. Please contact your field sales repre- sentative or, in urgent cases, contact us directly.

  • Seite 43: Kostenloses Bestell-Fax: 08 00. 7 86

    Scope of delivery Contact Check moisture sensor, operating instructions. Proper use This Contact Check sensor is intended to determine the moi- sture (proportion) in concrete, creed, brickwork and other buil- ding materials. A quick and accurate measurement with corre- sponding characteristics can be conducted on the basis of the conductivity/capacitive measurement methods up to a depth of up to 5 cm.

  • Seite 44: Kostenlose Bestell-Hotline: 08 00. 7 86

    • Do not remove or modify any of the product labels. • The Contact Check moisture sensor is not a toy. Always keep it out of the reach of children. • Do not use the device in the presence of children or allow children to operate the device.

  • Seite 45: Initial Operation

    Starting up the Clima Check sensor Connecting the Contact Check sensor Insert the plug of the Contact Check into the mini USB exten- sion socket of the HPM touch pro. In this process, do not come into contact with the mea- suring needles of the measuring devices.
  • Seite 46 Subsequently select the corresponding material characteristic for moisture measurement. Choose between weight in % and CM%. Please note the measuring device's CM values cannot replace traditional CM measurement methods.

  • Seite 47: Conducting Measurements

    If the measurement result obtained with the HPM touch pro unit is significantly lower than that obtained with the Contact Check sensor, the surface is drier than the core of the measured material. Compare the measurements obtained with the Contact Check sensor with the maximum permissible moisture levels specified in the technical data sheets provided by the screed manufacturer.
  • Seite 48 Grid measurements and min/max display Proceed as described in the HPM touch pro operating instruc- tions for grid measurements and MIN/MAX display functions. Measurements using HPM clima taking into account the ambient temperature Temperature compensation (default: 20°C). Maximum precisi- on as a result of transferring the previously determined ambi- ent values from the device archive (0°C to +50°C).

  • Seite 49: Maintenance

    Maintenance The Contact Check sensor is a low-maintenance device. However, you should follow these simple guidelines to ensure best possible performance. 1. Always handle the sensor with care. It is a measuring instrument with sensitive electronics.

  • Seite 50: Warranty

    Berka, postage paid, or send it to one of our autho- rised service centres. Please contact the chargeable STORCH service hotline first: +49 (0)202 . 49 20 – 110.

  • Seite 51: Ec Declaration Of Conformity

    EC Directives in terms of its design, construction and version we have brought into circulation. This warranty loses its validity in case of unauthor- ised modification of the tool. Designation of the machine: Contact Check Machine Type: Moisture sensor Item number:...
  • Seite 52 Děkujeme Vám za důvěru ve firmu STORCH. S nákupem výrobku jste se rozhodli pro kvalitní produkt. Pokud přesto máte podněty na zlepšení nebo možná nějaký problém, tak bychom byli vel- mi rádi, kdybyste se nám ozvali. Promluvte si s příslušným externím spolupracovníkem naší...

  • Seite 53: Rozsah Dodávky

    Rozsah dodávky Contact Check snnímač k měření vlhkosti, návod k použití. Použití v souladu s určením Tento elektronický přístroj k měření vlhkosti Contact Check slouží k určení vlhkosti (podílu) v betonu, potěru, zdivu a dalších stavebních materiálech. Na základě vodivosti / kapa- citního postupu měření...

  • Seite 54: Bezpečnostní Pokyny

    Při pochybnostech o bezpečnosti provozu musí být přístroj zaslán výrobci k přezkoušení. • Etiketu z výrobku neodstraňujte ani ji neměňte. • Contact Check snímač k měření vlhkosti staveb není hračka. Přechovávejte ho vždy na místě nepřístupném dětem. • Přístroj nepoužívejte za přítomnosti dětí a dětem nedovolte přístroj používat.

  • Seite 55: Uvedení Do Provozu

    Uvedení snímače Clima Check do provozu Připojení snímače Contact Check Konektor snímače Contact Check zapojte do mini USB rozšiřo- vací zdířky HPM touch pro. Dbejte při tom na to, abyste se neporanili o měřicí jehly měřících přístrojů.
  • Seite 56 Zvolte dodatečně příslušnou charakteristickou křivku mate- riálu pro měření vlhkosti. Lze zvolit z údajů uvedených v hmotnost.% a CM%. Vezměte prosím v úvahu, že hodnoty CM z měřícího přístroje nenahrazují klasickou měřící metodu CM.

  • Seite 57: Provedení Měření

    Pokud je výsledek měření s přístrojem HPM touch pro podstatně nižší než se snímačem Contact Check, tak je povrch sušší než jádro měřeného materiálu. Porovnejte výsledky měření zís- kané se snímačem Contact Check s maximálními přípustnými hodnotami vlhkosti uváděnými v technických listech zhoto-...
  • Seite 58 Rastrové měření a zobrazení Min/Max U rastrového měření vč. funkce indikace MIN/MAX postupu- jte podle popisu v návodu k použití přístroje HPM touch pro. Měření se zohledněním teploty okolního prostředí s HPM clima Kompenzace teploty (ze závodu nastavena na 20 °C). Vyvoláním dříve zjištěných hodnot klimatu z archivu přístroje (0 až...

  • Seite 59: Údržba

    Při ukládání zjištěných měřených hodnot postupujte podobně jako u měření vlhkosti. Údržba Snímač Contact Check je přístroj, který nevyžaduje žádnou údržbu. Každopádně je však třeba k zajištení jeho výkonu dodržovat jednoduché pokyny. 1. Se snímačem zacházejte vždy opatrně. Jedná se o měřící...

  • Seite 60: Záruka

    účelem. Díly podléhající opotřebení nespadají do nároků na záruku. Veškeré nároky zanikají zamontováním dílů cizího původu, při nepřiměřeném zacházení a skladování a také při zřejmém nedodržování provozního návodu. Provádění oprav: Veškeré opravy smějí být prováděny výhradně naším závodem nebo servisními stanicemi autorizovanými firmou STORCH.

  • Seite 61: Prohlášení O Shodě Es

    Prohlášení o shodě ES Název / adresa výstavce: STORCH Malerwerkzeuge & Profigeräte GmbH Platz der Republik 6-8 . D - 42107 Wuppertal Tímto prohlašujeme, že následně uvedené zařízení na základě své koncipace a druhu konstrukce a také v provedení námi uvedeném do pro- vozu odpovídá...
