Einschränkungen
Bei Anschluss der Steuereinheit an den DataMan 50/DataMan 60 bestehen die
folgenden Einschränkungen.
• Ausgang 0 und Ausgang 1 können ausschließlich im Modus Senke verwendet
werden (Low-Side-Schalter). Die gemeinsame Ausgangsleitung ist mit der

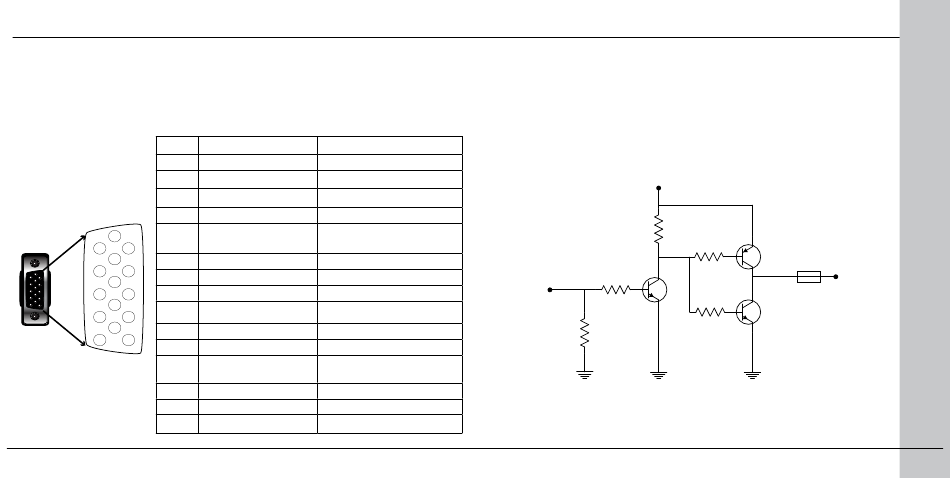

Masse in der Steuereinheit verbunden. Die folgende Abbildung illustriert die
Pinbelegung des I/O-Kabels am DataMan 50/DataMan 60.
PIN
1
2
3
4
5
6
11 1
6
7
12 2
7
8
8
13 3
9
9
14 4
10 10
15 5
11
12
13
14
15
4 Bedienungsanleitung Steuereinheit
Farbe Signal
Braun Reserviert
Grün TxD
Grün/Schwarz RxD
Rot und Rot/Schwarz Masse
Braun/Weiß DC+ (Systemversorgung,
5 bis 24 VDC)
Blau RTS
Blau/Weiß Ausgang 0
Weiß Eingang 0
Weiß/Schwarz Eingang 1
Hellblau CTS
Hellblau/Schwarz Ausgang 1
Hellblau/Gelb Gemeinsamer Ausgang
(Masse)
Hellblau/Grün Stroboskopausgang
Gelb Reserviert
Gelb/Schwarz Reserviert
• Für die mit Ausgang 0 verbundene Last gilt ein Grenzwert. Bei 5 V
Versorgungsspannung beträgt die maximal zulässige Stromstärke
20 mA, bei 24 V Versorgungsspannung 1 mA. Der maximale
Laststrom für Ausgang 0 kann wie folgt berechnet werden:
l_last_max = 25 mA – (V_zufuhr/1 kΩ).
• Der Stroboskopausgang kann nur im TTL-Modus und nicht im Open-
Collector-Modus verwendet werden. Der maximale Laststrom für den
Stroboskopausgang ist um 4 mA geringer.
5.0V
DSP output
signal
Output_IO
fuse
