19" Wandverteiler, Basic Line
A
(1)
B
(1)
(4)
E
(1)
F
G
Schrankmontage

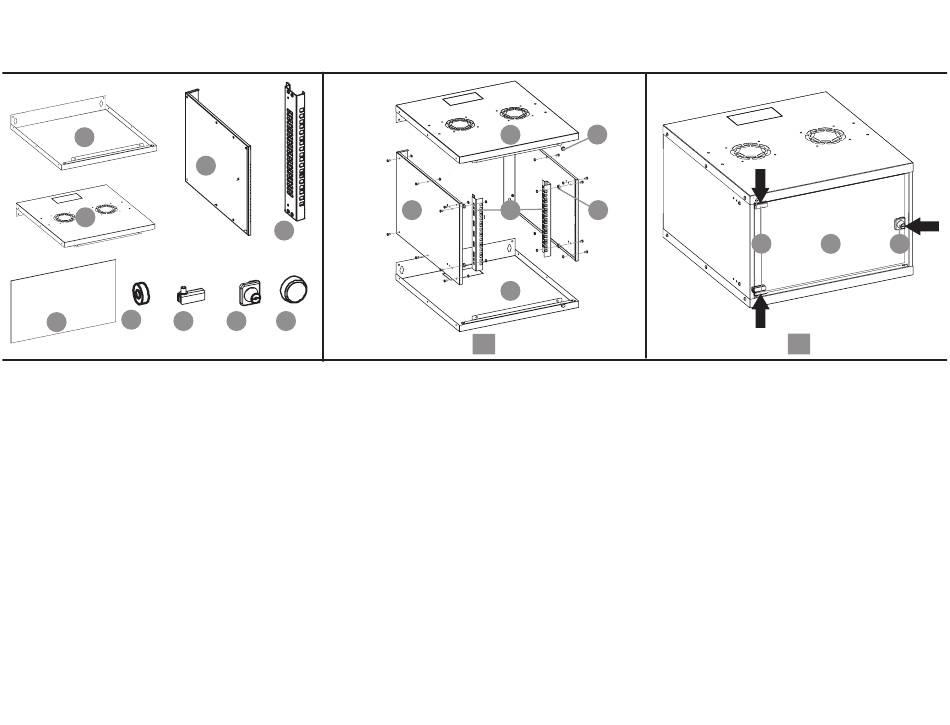

1 Platzieren Sie die Bodenplatte (A) an der gewünschten Stelle.
Verwenden Sie die M5-Schrauben, um:
2 die Seitenwände (C) zu montieren.
3 die Oberseite (B) auf den Seitenwänden zu montieren.
4 die Unterlegscheiben (E) und dann die Montageschienen (D) an den Seitenwänden zu montieren.
Türmontage
ÜBERDREHEN SIE DIE SCHRAUBEN NICHT, WENN SIE DIE SCHARNIERE ODER DAS SCHLOSS AN DER GLASTÜR BEFESTIGEN.
5 Nehmen Sie die Gummieinlagen aus den Scharnieren (F) und platzieren Sie sie an den gewünschten Stellen auf der Glastür (G).
6 Platzieren Sie die Gummipolsterungen (I) an der Ober- und Unterseite der Türleiste.
7 Platzieren Sie die Türscharniere auf den Gummieinlagen. Setzen Sie dann die Glastür in den Schrank ein.
8 Befestigen Sie das Schloss (H) an der Glastür.
Modelle 714143, 714150, 714167, 714174, 714785, 714792, 714808, 714815
