SCHRITT 2
Installation des Zentralen Steuerschranks und Anschluss des
Strom- und Steuerungskreises
1. Erforderlicher Strom beträgt 7.5A je BISOMAC210.
2. Vergewissern Sie sich, dass die Notstopptaste des zentralen Steuerschranks und
die Verriegelung der Schutzvorrichtungen zurück gestellt wurden.
3. Verbinden Sie das Windenanschlusskabel mit dem Anschlusskabel der
BISOMAC210.
4. Achten Sie darauf, dass die zulässige Stromstärke und die Größe der Sicherung
sich entsprechen. (Siehe Kapitel 2 Technische Daten.)
SCHRITT 3
Hauptseileinscherung
1. Setzen Sie das Ringende des Drahtseils circa 15 cm in den Einlass des 2.
Drücken Sie die „UP"-Taste während Sie den Abwärtsdruck auf das Drahtseil
halten bis die Selbsteinscherung beginnt.
3. Vergewissern Sie sich, dass das Drahtseil die BISOMAC210 frei verlassen kann
und nicht durch irgendwelche Teile blockiert wird.
4. Installieren Sie das Aufhängungsdrahtseil, sodass der Abstand zwischen
Arbeitsbühne und Aufhängungsmetallen gleich ist.
5. Um zu vermeiden, dass das Aufhängungsseil von der BISOMAC210 läuft,
befestigen Sie die Schlinge am Ende des Aufhängungsseils und fixieren diese mit
Klammern, wie in Darstellung-4 gezeigt.
Nihon Bisoh Co.,Ltd. BISOMAC210 1Phase MM2009/4 KH-2009004 Rev.0

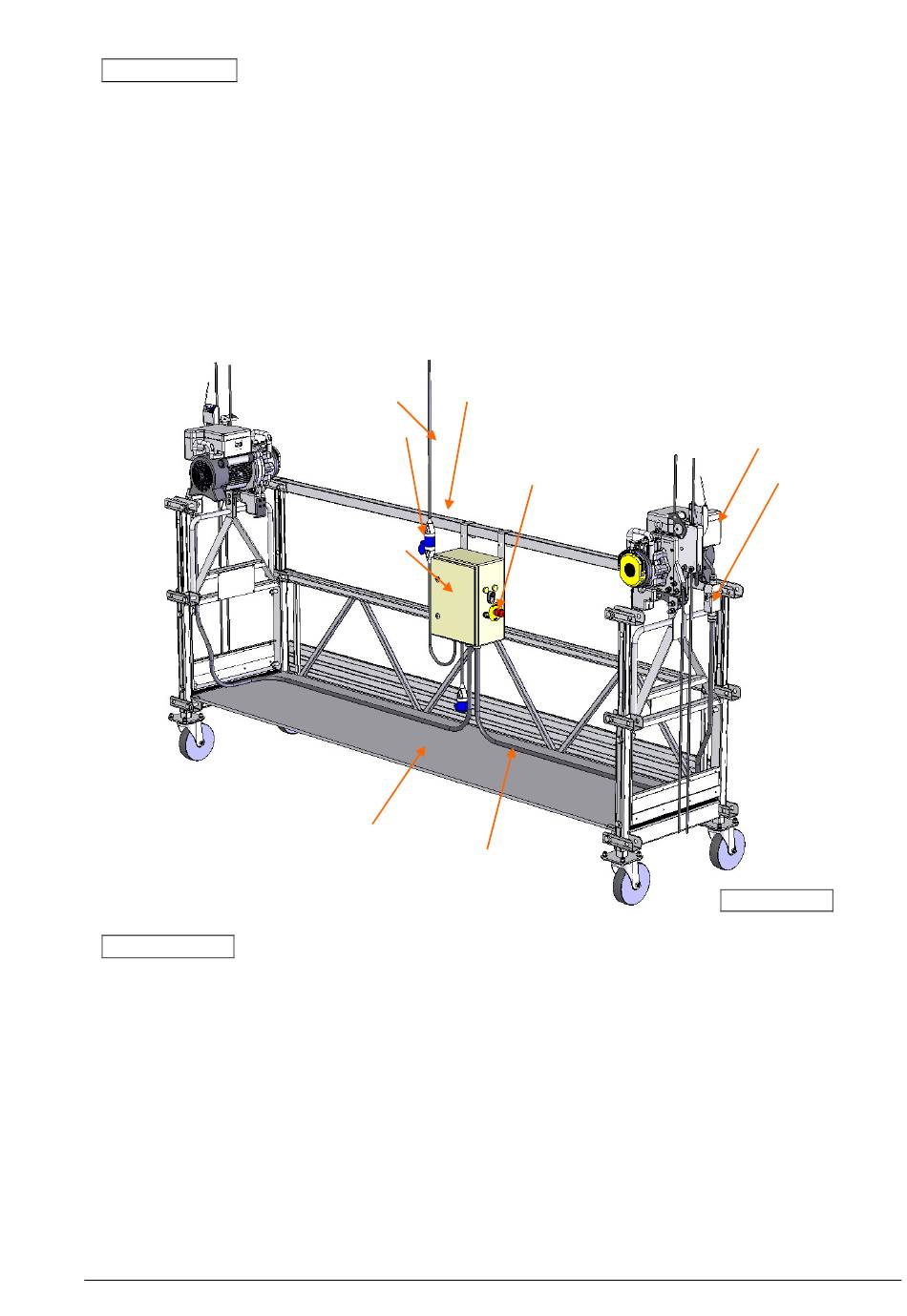

Stromkabel
Stromanschluss
Zentraler
Steuerschrank
Arbeitsbühne
Windenanschlusskabe
l
BISOMAC210-1P600 Bedienungsanleitung
Schutz der Arbeitsbühne
Notschalter
button
BISOMAC210
Anschluss
Darstellung-3
Pag 10-49
