Montageanleitung
Montage ISPL18 Insektenschutz-Plissee 18 mm
Legende
Montageprofil oben
Führungsschiene oben
Halterung für Führungsschiene oben
Nutenstein für
Führungsschienenhalterung
8
Technische Änderungen vorbehalten – Ausgabe
September/2023

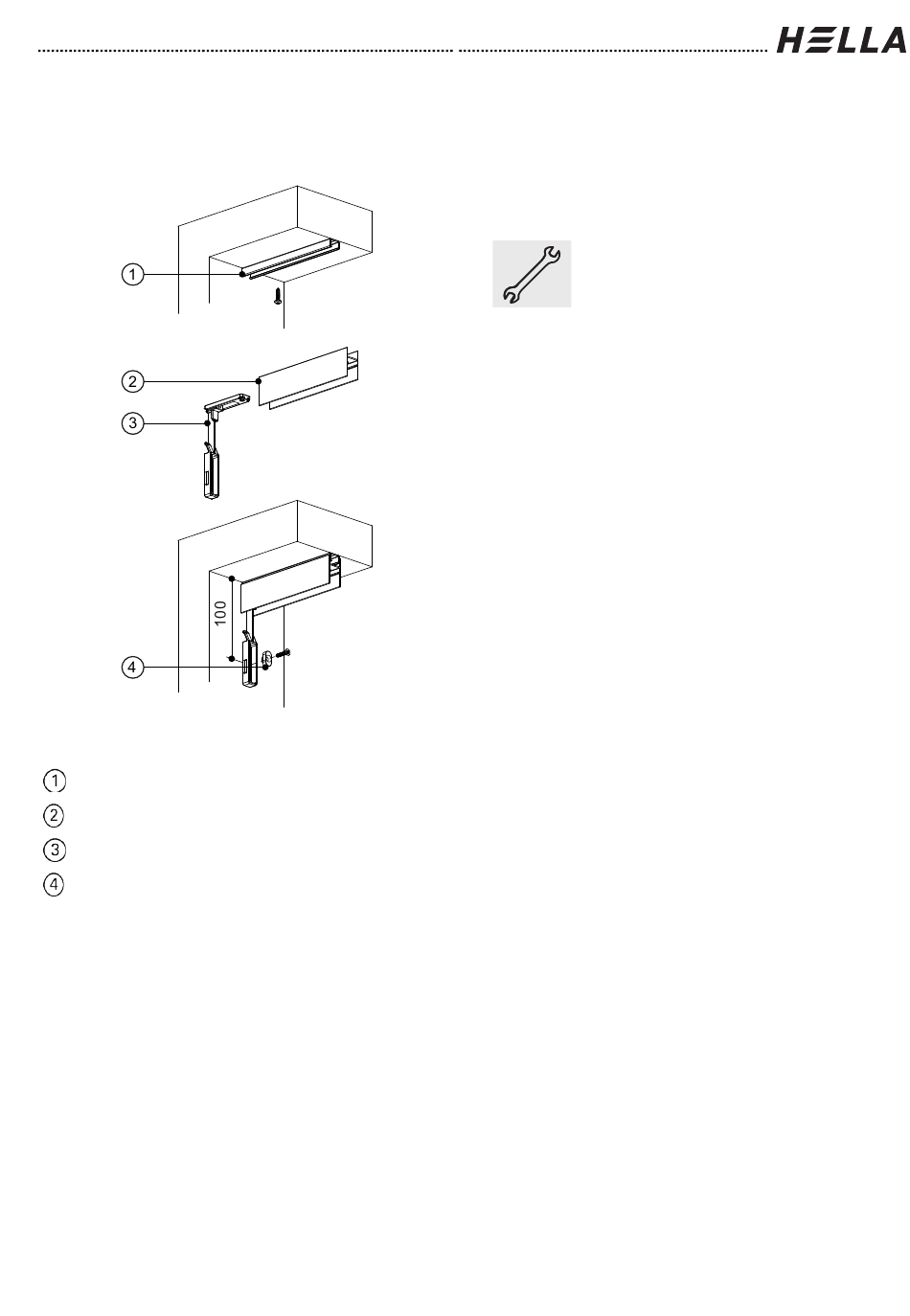

Montage Führungsschiene
oben
Montageprofil (1) oben auf
Montageuntergrund bzw.
Montagerahmen schrauben.
Halterung (3) in obere
Führungsschiene (2)
einschieben und mittels
Madenschraube klemmen.
Obere Führungsschiene
mittels Halterung und
Nutenstein (4) seitlich oben
auf Montageuntergrund bzw.
Montagerahmen schrauben.
