Hella ISTR Montageanleitung
Insektenschutzrollo
Inhaltsverzeichnis
Verwandte Anleitungen für Hella ISTR
Inhaltszusammenfassung für Hella ISTR

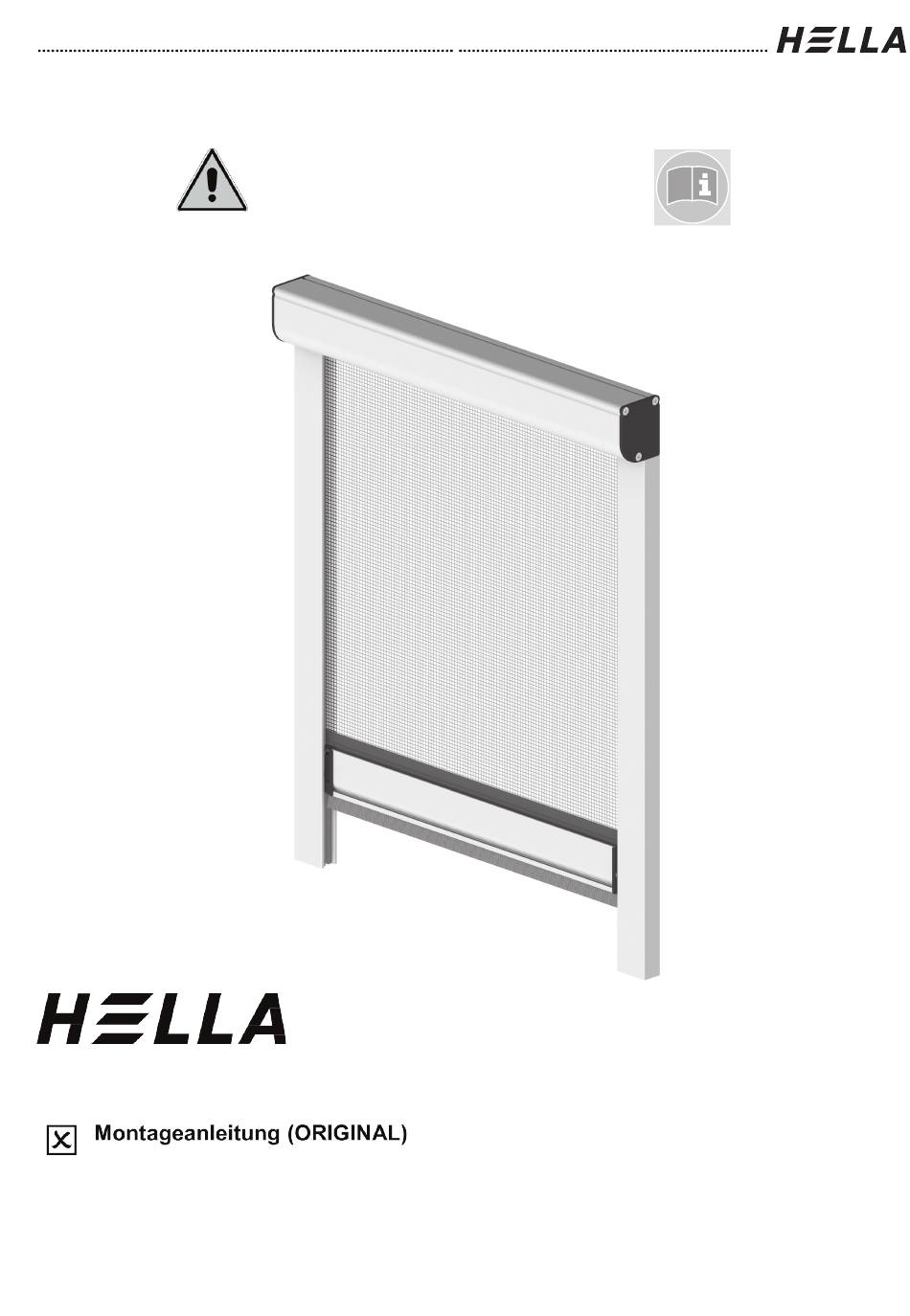

- Seite 1 Montageanleitung Diese Anleitung muss vor Montage und Bedienung gelesen werden! Insektenschutzrollo...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Inhaltsverzeichnis Vorbemerkungen HELLA Insektenschutzrollo ..............3 Vor der Montage ........................4 Übersicht ..........................5 Montage ..........................9 Austausch Insektenschutzgewebe ..................19 Demontage ......................... 20... -
Seite 3: Vorbemerkungen Hella Insektenschutzrollo
Montageanleitung Vorbemerkungen HELLA Insektenschutzrollo Mit diesem HELLA Erzeugnis haben Sie sich für ein hochwertiges Qualitätsprodukt mit modernster Technik entschieden, das dennoch einfach zu montieren und zu bedienen ist. Wir beschreiben in dieser Anleitung die prinzipielle Montage, Inbetriebnahme und die Bedienung. -
Seite 4: Vor Der Montage
Montageanleitung Vor der Montage Überprüfen Sie die Ware sofort auf eventuelle Transportschäden und auf Übereinstimmung mit dem Lieferschein. Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte sofort an Ihren Lieferanten. Prüfen Sie den Montageuntergrund und stellen Sie sicher, dass das zu verwendende Montagematerial den vorliegenden Gegebenheiten entspricht, um eine fachgerechte Montage zu gewährleisten. -
Seite 5: Übersicht
Montageanleitung Übersicht Werkzeuge Akkubohrer Bohrer Je nach Bohrerset Montageuntergrund gem. Untergrund (Biteinsatz AW 20, AW 25) Bitverlängerung Wasserwaage Rollmeter Stift Schraubendreher Innensechskantschlüssel Blindnietzange Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 6 Montageanleitung Übersicht IS13 - Insektenschutzrollo Legende Endkappe rechts viertelrund / quadratisch Bremse Transportsicherung Endkappe links viertelrund / quadratisch Federmechanik Endstück für Schlussstab Kassettenprofil viertelrund / quadratisch Führungsschiene mit Bürsteneinlagen Insektenschutzgewebe auf Welle ø23 mm Verriegelungsstück Easy-Click Schlussstab mit Bürstendichtungen Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 7 Montageanleitung Übersicht ISTR - Insektenschutzrollo im TRAV Legende Lagerung mit Vierkantaufnahme Federmechanik Befestigungsprofil 61x61x1 mm Insektenschutzgewebe auf Welle ø23 mm Schlussstab mit Bürstendichtungen Bremse Endstück für Schlussstab Verriegelungsstück Easy-Click Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 8 Montageanleitung Übersicht ISKTR - Insektenschutzrollo mit Kassette im TRAV Legende Endkappen rechts / links Federmechanik Insektenschutz-Abrollprofil Insektenschutzgewebe auf Welle ø23 mm Schlussstab mit Bürstendichtungen Bremse Endstück für Schlussstab Verriegelungsstück Easy-Click Technische Änderungen vorbehalten – Ausgabe September/2023...
-
Seite 9: Montage
Montageanleitung Montage IS13 - Insektenschutzrollo Kassette mittels Kopfstücksprießen auf die Führungsschienen aufstecken (1). Rollo an die gewünschte Position halten, ausrichten und Führungsschienenbohrungen auf den Montageuntergrund anzeichnen (2). Bohrungen entsprechend dem zu verwendenden Montagematerial herstellen. Führungsschienen mit dem geeigneten Montagematerial anschrauben (3) und Abdeckkappen aufdrücken (4). - Seite 10 Montageanleitung Montage IS13 - Insektenschutzrollo Platzierung Verriegelungsstücke und Stopper oben (optional) Klemmschrauben (1) an den Verriegelungsstücken lösen und Verriegelungsstücke an die gewünschte Position schieben (2). Klemmschrauben festdrehen und Funktion des Verriegelungssystems prüfen. Klemmschrauben (3) an den Stoppern oben lösen und Stopper so positionieren (4), dass der Schlussstab gut greifbar ist.
- Seite 11 Montageanleitung Montage IS13 - Insektenschutzrollo Zusatzbefestigung Kassette (optional) Montage in die Leibung: Träger an den Montageuntergrund halten, ausrichten und mit dem Montageuntergrund verschrauben. Kassette in die Träger drücken bis diese einrasten. Montage auf die Leibung: Montagelaschen in den oberen Bürstenkanal der Kassette einschieben und mittels Gewindestift klemmen.
- Seite 12 Montageanleitung Montage IS13 - Insektenschutzrollo Türrollo einflügelig Abschlussprofil passend zur Polung der Magnetprofile drehen und mit Nutensteinen versehen. Führungsschienen auf Kopfstücksprieße aufstecken und mit Abschlussprofil am Montageuntergrund positionieren. Montage in die Leibung: Führungsschienen und Abschlussprofil stirnseitig nach außen mit dem Montageuntergrund verschrauben.
- Seite 13 Montageanleitung Montage IS13 - Insektenschutzrollo Türrollo zweiflügelig Führungsschienen auf Kopfstücksprieße aufstecken. Führungsschienen abhängig von der Montagesituation nach oben/unten oder von vorne mit Abdeckkappe auf den Montageuntergrund schrauben. Mittelverriegelungen in den oberen und unteren Führungsschienen in die Anlagenmitte schieben und mittels Gewindestiften fixieren.
- Seite 14 Montageanleitung Montage ISVR - Insektenschutzrollo im nova Vorbaurollladen Damit der hintere Bereich des Vorbaukastens zugänglich ist, muss die Revisionsblende geöffnet und der Rollladenbehang aus der Führungsschiene entfernt werden. Demontage Rollladenbehang siehe Montageanleitung nova Vorbaurollladen. Bei außen zugänglichen Kästen ab Kastengröße 16 kann die Montage von außen bei herabgefahrenem Rollladenbehang erfolgen.
- Seite 15 Montageanleitung Montage ISVR - Insektenschutzrollo im nova Vorbaurollladen Vorspannung Federmechanik Technische Änderungen vorbehalten – Ausgabe September/2023...
- Seite 16 Montageanleitung Montage ISTR - Insektenschutzrollo im TRAV Sollten bereits Produkte im Schacht eingebaut sein, so muss beispielsweise der Rollladenbehang aus der Führungsschiene entfernt bzw. die Jalousie vollständig geschlossen werden, damit der hintere Bereich des Schachtes gut zugänglich ist. Bei Aufputz- Führungsschienen reicht das...
- Seite 17 Montageanleitung Montage ISKTR - Insektenschutzrollo mit Kassette im TRAV Sollten bereits Produkte im Schacht eingebaut sein, so muss beispielsweise der Rollladenbehang aus der Führungsschiene entfernt bzw. die Jalousie vollständig geschlossen werden, damit der hintere Bereich des Schachtes gut zugänglich ist. Bei Aufputz- Führungsschienen reicht das Herablassen des Rollladenpanzers vor der Führungsschiene;...
- Seite 18 Montageanleitung Montage Montage Zugschnur Sollte der Schlussstab im hochgefahrenen Zustand nicht erreichbar sein, kann die beiliegende Zugschnur eingebaut werden. Schlussstab einseitig anheben und aus der Führungsschiene ausschwenken Endkappe von Schlussstab entfernen Zugschnur in Schlussstab einschieben Endkappe wieder auf Schlussstab aufdrücken Schlussstab wieder in Führungsschiene einschwenken...
-
Seite 19: Austausch Insektenschutzgewebe
Zum Ausbau der Welle müssen die Rollos IS13 und ISKTR ausgebaut werden. Abhängig von den bauseitigen Gegebenheiten ist die Welle beim ISTR eventuell erreichbar, ohne das Rollo vollständig auszubauen. Die in der Welle sitzende Federmechanik setzt auch die Endkappen unter Spannung, weshalb Endkappen und Federmechanik äußerst... -
Seite 20: Demontage
Montageanleitung Demontage Die Demontage erfolgt in umgekehrter Reihenfolge zur Erstmontage. Technische Änderungen vorbehalten – Ausgabe September/2023... - Seite 21 Hitze, Kälte, Lärm, Licht Fassadengestaltung mit Hitzeschutz. und neugierigen Blicken, perfektem Hitze- und zum nachträglichen Blendschutz. Einbau. Für Fragen, Wünsche und Anregungen: HELLA Infoline +43/(0)4846/6555-0 HELLA Sonnen- und Wetterschutztechnik GmbH A-9913 Abfaltersbach, Nr. 125 Tel.: +43/(0)4846/6555-0 Fax: +43/(0)4846/6555-134 e-mail: office@hella.info Internet: http://www.hella.info...
