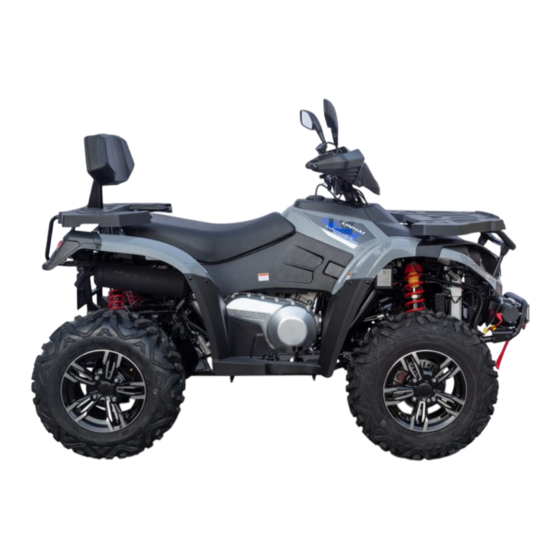

Inhaltszusammenfassung für Linhai LM522 2022

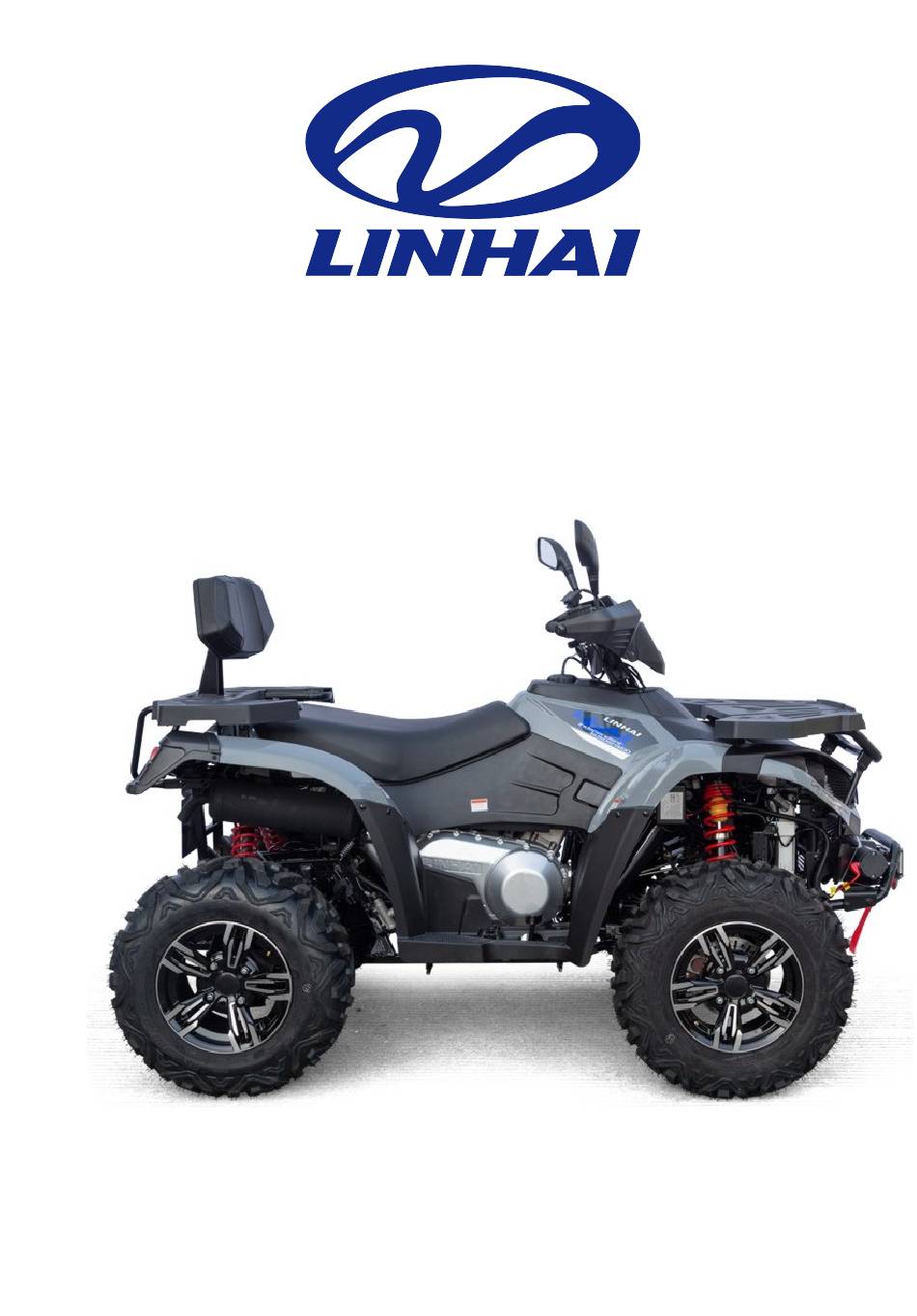

- Seite 1 LM522 Bedienungsanleitung mit Serviceheft...
- Seite 2 SEHR GEEHRETER KUNDE , SEHR GEEHRTE KUNDIN Vielen Dank, dass Sie sich für LINHAI entschieden haben. Vor der Inbetriebnahme Ihres Fahrzeugs empfehlen wir Ihnen, die- se Bedienungsanleitung aufmerksam durchzulesen. Sie bein- haltet wichtige Informationen, Ratschläge und Hinweise für den Gebrauch, und wird Ihnen helfen, schnell mit Ihrem LM522 ver- traut zu werden.
- Seite 3 GEWÄHRLEISTUNGSURKUNDE Sehr geehrter Kunde, wenn Sie diesen Text sehen, ist Ihr Fahrzeug noch nicht für die Gewährleistung registriert. Bitte lassen Sie von Ihrem Händler die Gewärleistungsurkunde in dieses Feld einkleben.
- Seite 4 INHALTSVERZEICHNIS Gewährleistungsurkunde ........................3 Vor der ersten Fahrt .......................... 5 Technische Daten ..........................7 Veränderungen am Fahrzeug ....................... 8 Tips für ein sicheres Fahren ......................... 9 Übersicht ............................10 Wichtige Kennziffern am Fahrzeug ..................... 15 Ausstattung und Bedienungselemente ....................16 Zündschloss............................
- Seite 5 VOR DER ERSTEN FAHRT Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Vor der Inbetriebnahme Ihres Fahrzeuges empfehlen wir Ihnen, diese Bedie- nungsanleitung aufmerksam durchzulesen. Sie beinhaltet wichtige Informati- onen, Ratschläge und Hinweise für Gebrauch, Sicherheit, Wartung und Pflege. Sie wird Ihnen helfen, schnell mit Ihrem ATV vertraut zu werden.
- Seite 6 Die Benutzung des Fahrzeugs von Minderjährigen auf öffentlichem Gelände und Straßen ist verboten. Das Befahren von Privatgelände ist nur mit Genehmigung des Grundstückeigentümers erlaubt. Die Benutzung des Fahrzeugs von Minderjährigen ist nur auf Privat- gelände in Begleitung eines Erwachsenen erlaubt. Ein ATV ist kein Spielzeug Anfänger sollten eine ausführliche Unterweisung zu dieser Bedie- nungsanleitung durch einen Fachmann erhalten.
- Seite 7 TECHNISCHE DATEN LH500 Motor 4 – Takt, mit Ausgleichswelle Zylinder 1 stehend Hubraum 493 cm Bohrung x Hub in mm 87,5 / 76,8 Nennleistung k.A. KW / k.A. 1/min. Max. Drehmoment k.A. Nm / k.A. 1/min Kühlung Flüssig Starter Elektrostarter Schmierung Druckumlauf Achsantrieb vo.
- Seite 8 VERÄNDERUNGEN AM FAHRZEUG Alle Eingriffe am Fahrzeug, wie Steigerung des Hubraums, der Leistung oder der Geschwindigkeit verändern die zulassungsrechtlich definierten Merkmale der Fahrzeugkategorie und sind damit strafbar bzw. werden ge- setzlich verfolgt. Neben anderen möglichen Vergehen wie das Fahren ohne Betriebserlaubnis muss der Fahrer bzw.
- Seite 9 Bereits bei geringer Geschwindigkeit kann es dabei zu Schäden an der Lenkung und der Radaufhängung kommen. Sollten Sie ein verändertes Fahrgefühl bemerken, lassen Sie Ihr Fahrzeug umgehend von Ihrem LINHAI Fachhändler überprüfen. Beim Bremsen sollten Sie immer beide Bremsen gleichzeitig oder die Kombibremse (Fußbremse) betätigen.
- Seite 10 ÜBERSICHT Front- & Heckansicht:...
- Seite 11 Rechte Seite:...
- Seite 12 Linke Seite:...
- Seite 13 Lenkerarmaturen:...
- Seite 14 von Oben:...
- Seite 15 WICHTIGE KENNZIFFERN AM FAHRZEUG Die Fahrzeugkennziffern sind: Fahrzeug- Ident-Nummer (Rahmennummer) Motor- Nummer Typenschild Die Rahmennummer befindet sich am Rahmen mitte rechts unterhalb des Bremspedals. Die Motornummer befindet sich links hinten am Motor. Das Typenschild befindet sich hinter dem linken Trittbrett am Halter.
- Seite 16 AUSSTATTUNG UND BEDIENUNGSELEMENTE ZÜNDSCHLOSS Schalter- Funktion Schlüssel stellung Motor aus, Trennung des gesamten Kann abgezo- elektrischen Strom- gen werden kreises Kann nicht ab- Start, Fahrbetrieb mit gezogen wer- Licht Kann nicht ab- Start, Fahrbetrieb mit gezogen wer- Licht...
- Seite 17 TACHO / DREHZAHLMESSER / KONTROLLEUCHTEN 1 Leerlauf (Neutral) 2 Kontrolleuchte Fernlicht 3 Kontrolleuchte Blinker 4 Kontrolleuchte Rückwärtsgang 5 Geschwindigkeitsanzeige (Tacho) 6 Motortemperaturanzeige 7 Motor-Drehzahlanzeige 8 Anzeigeformat Km/h / Meilen 9 Fahrstrecke gesamt 10 Betriebsstunden 11 Kontrollanzeige 4WD 12 Kraftstoffvorrat 13 Motorkontrolleuchte 14 Anzeige Fahrstufe 15 Kontrollanzeige Differentialsperre A Umschalter KM –...
- Seite 18 Anzeige und Kontrollleuchten Leerlaufanzeige (Neutral) (1) Die Leerlaufanzeige (Neutral) leuchtet in grüner Farbe auf wenn sich der Schalthebel in Position „N“ Leerlauf befindet. Fernlicht – Kontrollleuchte ( 2) leuchtet blau bei eingeschaltetem Fernlicht Fahrtrichtungsanzeige - Kontrollleuchte li. / re. (3) leuchtet grün bei eingeschalteter Fahrtrich- tungsanzeige.
- Seite 19 Drehzahlmesser (7) Zeigt die momentane Motordrehzahl in Umdrehungen pro Minute x100 an. Anzeigeformat Km/h / Meilen (8) Zeigt an in welchem Format (KM od. Meilen) die Geschwindigkeit bzw. Die Fahrstecke an- geziegt wird Fahrstrecke gesamt (9) Zeigt die gesamt gefahrenen KM od. Meilen an und kann nicht zurückgestellt werden.
- Seite 20 ANLASSERSCHALTER Durch Drücken dieses Schalters, kann der Motor gestartet werden. Unter der Voraussetzung, dass linke Bremshebel oder das Bremspedal be- tätigt wurde und sich der Schalthebel in Position N (Leerlauf) befindet. ACHTUNG: Betätigen Sie den Anlasser niemals, wenn der Motor bereits läuft. Falls es nicht möglich sein sollte zu starten, überprüfen Sie die Batterie und die Sicherung.
- Seite 21 BLINKERSCHALTER Anzeigen gewünschten Fahrtrichtung betätigt man den Blin- kerschalter. Um sie wieder auszu- schalten, schiebt man den Schalter in die Mittelstellung. : ....Funktion links : ....Funktion rechts ACHTUNG: Die Fahrtrichtungsanzeige schaltet sich nicht automatisch aus. Nach de- ren Benützung müssen Sie diese deshalb ausschalten.
- Seite 22 KRAFTSTOFFTANK Das Fassungsvermögen des Kraft- stofftanks beträgt 12 Liter. Zum Öffnen des Tankdeckels diesen gegen den Uhrzeigersinn drehen und den Tankdeckel öffnen. Das Schließen des Tankdeckels erfolgt in umgekehr- ter Reihenfolge. ACHTUNG: Verwenden Sie bleifreien Kraft- stoff mit min. ROZ 91 (Normal). ...
- Seite 23 BATTERIE Die Batterie befindet sich unter der Sitzbank und ist durch ein Gummiband befestigt. YTX20L-BS Batterie- Typ: 12V 18Ah Aus- und Einbau der Batterie, sowie Pflege und Wartung siehe Seite 44 ACHTUNG: Fahren Sie nie ohne Batterie, bzw. mit nicht ordnungsgemäß befes- tigter Batterie / Batteriepole, da es sonst zu einem Kurzschluss bzw.
- Seite 24 SCHALTER ALLRADANTRIEB / DIFFERENTIALSPERRE Wenn bei eingeschalteter Zündung der Schalter 2WD / 4WD gedrückt wird, kann der Allradantrieb zugeschaltet werden. Achtung niemals während der Fahrt schalten, dies kann schwer- wiegende Schäden am Getriebe zur Folge haben. Im Cockpit wird Ihnen angezeigt, wel- 2WD: Hinterradantrieb cher Antriebsmodus momentan ge- wählt wurde.
- Seite 25 BORDWERKZEUG Das Bordwerkzeug befindet sich in einer Werkzeugtasche im Staufach unter der Sitzbank. Das Bordwerkzeug dient dazu einfa- che Reparaturen durchzuführen, es ist nicht für größere Reparaturen oder Wartungsvorgänge geeignet.
- Seite 26 SEILWINDE Der Schalter zu Betätigung der Seil- winde befindet sich auf der linken Sei- te des Lenkers. Seil abrollen: Schalterstellung „OUT“ Seil aufwickeln: Schalterstellung: „IN“ ACHTUNG: Achten Sie darauf, dass das Seil nicht zu weit eingezogen wird, die Seilwinde besitzt keine Endabschal- tung.
- Seite 27 STECKDOSE 12 V Die 12V Steckdose befindet sich in der Frontverkleidung links unterhalb des Lenkers. ACHTUNG: Die Steckdose ist nicht geeignet für Verbraucher die hohe Ströme von mehr als 5 A beanspruchen wie z.B. Zigarettenanzünder o.Ä. Benutzen Sie die Steckdose nicht bei Regen oder Nässe.
- Seite 28 SCHALTHEBEL L. Vorwärtsgang langsam (Kriechgang) zum Bewältigen von Steigungen oder zum Ziehen von Lasten. H: Vorwärtsgang schnell N: Leerlauf (kein Gang) R: Rückwärts: ! Darf nur im Stillstand bei Leerlaufdrehzahl (nicht über 2000 min ) geschaltet werden! Wenn zu hastig oder unsauber geschaltet wurde, kann es pas- sieren, dass...
- Seite 29 BREMSEN Die Feststellbremse wird über den rechten Handbremsgriff (2) betätigt und wirkt auf die Kardanwelle. Die Hilfsbremse wird über den linken Handbremsgriff (1) betätigt und wirkt auf die Hinterräder. Die Betriebsbremse wird über das Bremspedal (3) betätigt und wirkt gleichzeitig auf beide Vorderräder und auf die Hinterräder, dadurch wird eine optimale Bremswirkung erzielt.
- Seite 30 FAHRZEUGBEDIENUNG Es ist möglich, dass das Fahrzeug schlecht anspringt, wenn es län- Beachten Sie die Hinweise „Überprü- gere Zeit nicht gefahren wurde, fungen vor Beginn der Fahrt“. wenn es kalt ist oder im Winter. In diesem Fall drücken Sie den An- STARTEN DES MOTORS lasser öfters ohne Gas zu geben.
- Seite 31 WENN DER MOTOR NICHT ANSPRINGT Wenn der Motor nicht anspringt, überprüfen Sie folgendes: Ist Kraftstoff im Tank? Befolgen Sie die Anweisungen gemäß der Bedienungsanleitung? Befindet sich der Schalthebel in Position „N“? Wurde die Bremse betätigt? Leuchtet das Bremslicht auf? ...
- Seite 32 FAHRWEISE Stärkere Steigungen sollten im Kriechgang bewältigt werden, Beim Losfahren zur Sicherheit stellen Sie dazu den Schalthebel immer vorher nach hinten sehen in Stellung „L“. und den Blinker betätigen. Geschwindigkeitskontrolle schieht durch die Stellung des Gas- hebels. VORSICHT: ...
- Seite 33 ANHALTEN 1. Wenn Sie den Zielort erreichen: Schauen Sie nach hinten und zur ACHTUNG: Seite, setzen Sie den Blinker und Drehen Sie während der Fahrt nie steuern langsam den Zielpunkt an. Den Gashebel loslassen und bei- den Zündschlüssel in („Aus“: de Bremsen gleichzeitig betätigen.
- Seite 34 ÜBERPRÜFUNGEN VOR BEGINN ÜBERPRÜFUNG DER DER FAHRT BREMSE Überprüfen Sie Ihr Fahrzeug regelmä- Bremshebelspiel ßig, um die Sicherheit, Funktionstüch- tigkeit und Werterhaltung sicherzu- Bremshebel sollten folgendes stellen. Spiel aufweisen: regelmäßige Wartung sollte Spiel: 10 – 20 mm durchgeführt werden, auch wenn das Fahrzeug über längere Zeit nicht be- nutzt wird.
- Seite 35 ÜBERPRÜFUNG DER REIFEN Reifendruck Es ist empfehlenswert grundsätzlich VORSICHT: und regelmäßig den Reifendruck mit Falscher Luftdruck führt zu unre- einem Druckmesser zu kontrollieren. gelmäßigen Verschleißerscheinun- gen der Laufdecke und zu unsi- Der maximal empfohlene Reifendruck cherem Fahrverhalten. beträgt 0,4 Kg/cm .
- Seite 36 ÜBERPRÜFUNG DER KÜHL- FLÜSSIGKEIT Kühlflüssigkeitsstand Aus- gleichsbehälter (1) wird stets bei kal- tem Motor geprüft und sollte sich zwi- schen Minimum (3) und Maximum (2) befinden. Der Kühlflüssigkeitsausgleichsbehälter befindet sich links unter der Frontver- kleidung ÜBERPRÜFEN DES MOTOR- ÖLS Der Ölstand wird stets bei abgeschal- tetem Motor gemessen.
- Seite 37 WARTUNG UND EINFACHE RE- PARATUREN Im Rahmen dieses Kapitels werden wir Ihnen einige Reparaturen, Einstell- und Wartungsarbeiten erläutern. VORSICHT SICHERHEITSKONTROLLE: Das Fahrzeug muss sicher auf Der Wartungsplan schreibt vor, wie ebenem Untergrund stehen. oft Ihr Fahrzeug gewartet werden soll- ...
- Seite 38 EINSTELLEN DES BREMS- HEBELSPIELS Bremshebelspiel Bremshebel sollten folgendes Spiel aufweisen: Spiel: 10 – 20 mm Das Bremshebelspiel der Hilfsbremse kann nicht eingestellt werden. ( Scheibenbremse) Sollte der linke Bremshebel übermäßiges Spiel auf- weisen, kann es sein, dass sich Luft in der Bremsanlage befindet.
- Seite 39 ÜBERPRÜFUNG DER BREMSBELÄGE Die restliche Belagstärke muss min- destens 1,5 – 2 mm betragen. Wenn nicht müssen die Bremsbeläge sofort ausgetauscht werden. ÜBERPRÜFUNG DER BREMSFLÜSSIGKEIT Der Bremsflüssigkeitsstand muss sich zwischen Min. und Max. bewegen. Fehlende Bremsflüssigkeit deutet auf ein Leck oder übermäßigen Bremsbe- lagverschleiß...
- Seite 40 ÜBERPRÜFUNG DER GAS- ZUGEINSTELLUNG Überprüfen Sie das Spiel des Gashe- bels. Er sollte einen Leerweg von 2-6 mm haben. Lösen Sie die Kontermut- ter und nehmen Sie die gewünschte Einstellung vor. ÜBERPRÜFUNG DER ZÜND- KERZE Wenn die Zündkerze verschmutzt oder verschlissen ist, kann es zu Fehlzün- dungen, schlechter Motorleistung oder Startproblemen kommen.
- Seite 41 MOTORÖL WECHSELN Der Wechsel des Motoröls hat gemäß den Intervallen des Wartungsplanes zu erfolgen. Motor warm laufen lassen. Eine geeignete Auffangwanne un- ter den Motor stellen. Achtung: Motoröl langsam auffül- Die Ölablassschraube (1) lösen len, Das Altöl ablaufen lassen. ...
- Seite 42 ACHSANTRIEB Verteilergetriebe vorne Die Kontrolle und der Wechsel des Getriebeöl in den Verteilergetrieben hat gemäß den Intervallen des War- tungsplans zu erfolgen. Füllmenge Verteilergetriebe vorne: ca. 330 ml Ölsorte: SAE 85W 90 Füllmenge Verteilergetriebe hinten: ca. 300 ml Verteilergetriebe hinten Ölsorte: SAE 85W 90 Anzugswert Ablassschraube: 15 Nm Anzugswert Einfüllschraube: 15 Nm...
- Seite 43 ÜBERPRÜFUNG UND REINI- GUNG DES LUFTFILTERS Die Kontrolle des Luftfilters hat gemäß den Intervallen des Wartungsplans zu erfolgen. Bei Einsatz des ATV´s unter staubigen Bedingungen müssen die Intervalle verkürzt werden. Ausbau 1. Demontieren Sie die Sitzbank. 2. Lösen Sie die Klammern und ent- fernen Sie den Luftfilterdeckel.
- Seite 44 AUS UND EINBAU DER BAT- TERIE 1. Vergewissern Sie sich dass der Zündschlüssel abgezogen ist. 2. Entfernen Sie das Gummiband über der Batterie. 3. Entfernen Sie zuerst den (-) Pol (schwarzes Kabel), dann den (+) Pol (rotes Kabel). 4. Der Einbau erfolgt in umgekehrter Reihenfolge.
- Seite 45 werden, um Folgeschäden im Gelenk ÜBERPRÜFUNG DER BAT- zu vermeiden. TERIE In diesem Fahrzeug ist eine war- tungsfreie, geschlossene Batterie ( MF ) eingebaut. Überprüfung und Nachfüllen von Batterieflüssigkeit ist nicht nötig. Bei Schwierigkeiten su- chen Sie Ihren Händler auf. VORSICHT: ...
- Seite 46 SICHERUNG AUSWECHSELN Achtung: Wenn nach dem Einschalten des Verwenden Sie nur die vorge- Zündschlüssels kein elektrischer Ver- schriebenen Sicherungen, entspre- braucher funktioniert , überprüfen Sie chend der Bezeichnung auf dem die Sicherungen. Sicherungsdeckel. Wenn Sie eine Sicherung mit einer höheren Leistung als empfohlen verwenden, kann dies zu einem Kabelbrand führen.
- Seite 47 EINSTELLUNG DES SCHEINWERFERS Zur Einstellung des Scheinwerfers muss das Fahrzeug 10 m von einer senkrechten Wand entfernt auf einer ebenen Fläche stehen. Die vorderen Scheinwerfer einschalten, sich auf das Fahrzeug setzen und prüfen ob sich die obere Grenze des Lichtkegels auf der Wand etwa 1/10 unter der horizontalen Mittelebene des Scheinwerfers befindet.
- Seite 48 REINIGUNG UND PFLEGE Aussehen und Wiederverkaufswert bzw. Verschleißerscheinungen an Ihrem Fahrzeug hängen vor allem von der sorgfältigen und regelmäßigen Pflege des Fahrzeugs ab. Besonders während des Winters ( schädlicher Einfluss von Streusalz ) ist eine häufige Reinigung und Konservierung notwendig. Entfernen von Streusalz und Schutz vor Korrosion ...
- Seite 49 SCHMIERDIENST Das Abschmieren der Drehpunkte von beweglichen Teilen hat gemäß den Inter- vallen des Wartungsplanes zu erfolgen. Bei Einsatz des ATV´s unter erschwerten Bedingungen (Nässe, Staub, usw.) sind die Intervalle zu erhöhen. Schmiertabelle Schmierstelle Anzahl Schmiermittel Drehpunkt Bremspedal Drehpunkte Handbremshebel Drehpunkt Schalthebel Bremszug Feststellbremse Gestänge Schaltung...
- Seite 50 LÄNGERER NICHTGEBRAUCH DES FAHRZEUGS Sollte Ihr Fahrzeug für längere Zeit (über 1 Monat) stillgelegt werden, empfeh- len wir zur Werterhaltung: Das ganze Fahrzeug sorgfältig zu reinigen und zu trocknen. Alle Metallteile mit Korrosionsschutzmittel oder Sprühwachs einsprühen. Die Zündkerze herausschrauben und etwas Korrosionsschutzöl (10-15 ml) in das Kerzenloch geben.
- Seite 51 Die Gewährleistungsurkunde muss von Ihrem LINHAI -Händler in dieses Heft auf Seite 3 eingeklebt werden, die Stammkarte verbleibt bei Ihrem LINHAI -Händler und die Kundendienstkarte verbleibt im Serviceheft. Für die Inanspruchnahme einer Gewährleistung müssen Sie immer dieses Heft bei Ihrem -Händler vorlegen.
- Seite 53 S T A M M K A R T E Achtung! Abtrennen: Verbleibt in der Kundenkartei des Händlers ARBEITEN LAUT WARTUNGS- UND INSPEKTIONSPLAN DURCHGEFÜHRT Fahrzeughalter: (Bitte in Druckschrift ausfüllen) Zuname: ............ Vorname: ........Straße: ............Ort: ..........Alter: ....Jahre Beruf:……………………………….. ……………………….…………...
- Seite 54 Kontrolle äußerer Eindruck: Probefahrt Straßenbetrieb O.K. Starten bei kaltem Motor Funktionsfähigkeit der Instrumente Kontrolle Befestigungsschrauben: Reaktion auf Betätigung des Gasgrif- O.K. Stabilität bei Beschleunigung und Ab- Elektrische Anlage: bremsen Hauptschalter Bremswirkung Vorder- und Hinterrad- ...
- Seite 55 Bestätigung der ausgeführten Arbeiten: 1. Wartungsdienst Übergabeinspektion 1000 Km Km-Stand:………………………… ........................Datum, Unterschrift, Stempel Datum, Unterschrift, Stempel 2. Wartungsdienst 3. Wartungsdienst 4000 Km / spätestens nach 12 Monaten 7000 Km / spätestens nach 24 Monaten Km-Stand:………………………… Km-Stand:………………………… ........................Datum, Unterschrift, Stempel Datum, Unterschrift, Stempel 4.
- Seite 56 WARTUNGSNACHWEIS LM522 Wartungsnachweis: * ** * Zusätzlich bei Übergabeinspektion Übergabe Erstin- 1 Jährlich Spezifika- bzw. vor spektion, bzw. alle tion / jeder Aus- 1000 Km 3000 Km Betriebs- ** Erstinspektion nach 1000 Km zusätzlich der mit ** fahrt stoffe gekennzeichneten Arbeiten Checkliste:...
- Seite 57 GEWÄHRLEISTUNGSBESTIMMUNGEN Wir leisten Gewähr für Sachmängelfreiheit der von uns vertriebenen Fahrzeuge und Ersatzteile ge- mäß den dafür geltenden gesetzlichen Bestimmungen gemäß BGB. Als Voraussetzung für die Inanspruchnahme der Gewährleistung gilt: Die termingerechte (innerhalb von 10 Tagen nach Übergabe des Fahrzeuges an den Kunden) Einsendung der Auslieferungskarte welche vom Verkäufer und Käufer unterschrieben sein muss.
- Seite 58 F A H R E R H I N W E I S E Wichtige Hinweise für ein richtiges Fahrverhalten um frühzeitige Verschleißer- scheinungen an Ihrem Fahrzeug zu verhindern: Beachten der Einfahrvorschriften: Kein Vollgasbetrieb während der ersten 20 Betriebsstunden. ...
- Seite 59 AUSGABE 01/2022 DIE BESCHREIBUNGEN UND ABBILDUNGEN DIESER BEDIE- NUNGSANLEITUNG SIND UNVERBINDLICH: KONSTRUKTION- UND AUSFÜHRUNGSÄNDERUNGEN VOR- BEHALTEN...
