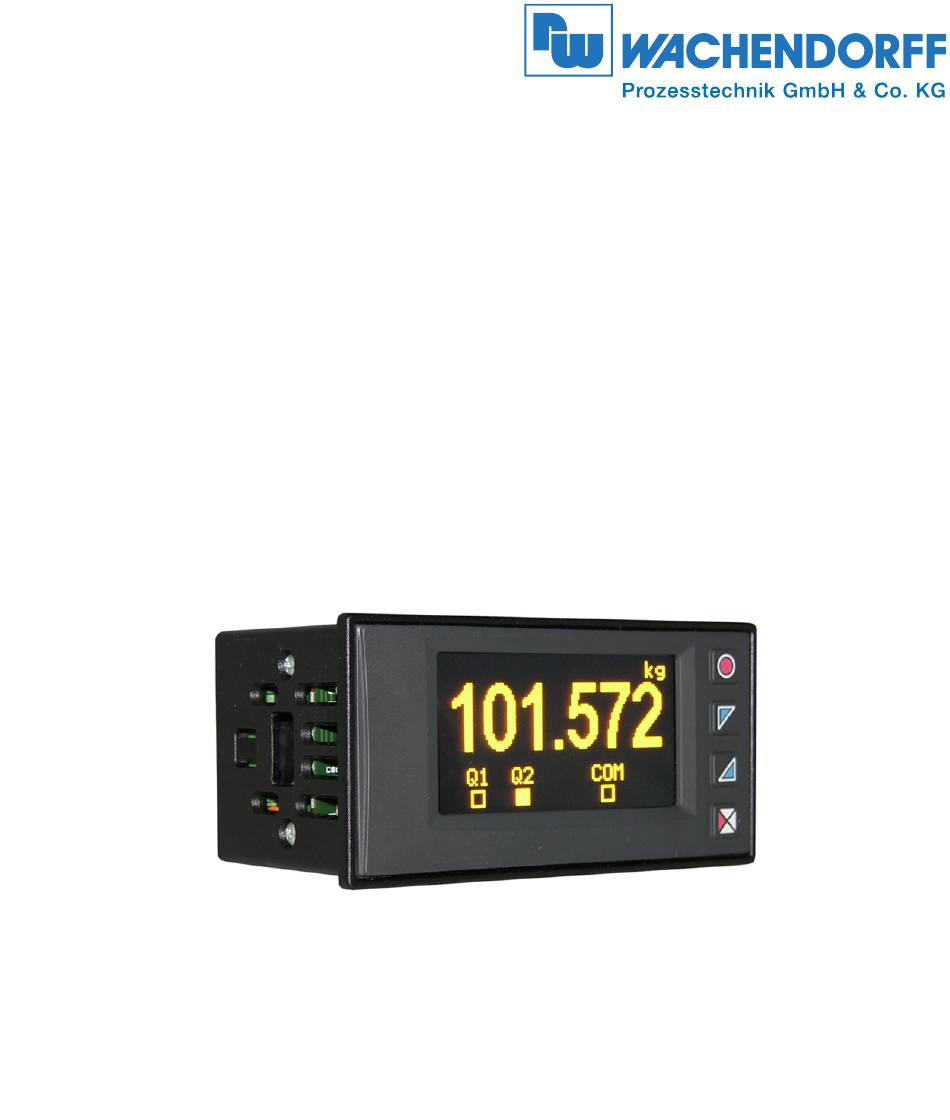

- Seite 1 Universalanzeige UA964802 mit OLED-Display Installationsanleitung Version 1.0 Stand Mai 2017...
-
Seite 2: Inhaltsverzeichnis
Qualifiziertes Personal ....................4 Restgefahren ......................4 1.5 CE-Konformität ......................5 2 Bestellhinweise ........................5 3 Technische Daten ........................5 Allgemeine Daten .....................5 4 Hardware ..........................6 5 Abmessungen und Einbauhinweise ................7 6 Elektrischer Anschluss ....................8 bis 12 Installationsanleitung - UA964802 - Seite 2... -
Seite 3: Vorwort
Verehrter Kunde! Wir bedanken uns für Ihre Entscheidung ein Produkt unseres Hauses einzusetzen und gratulieren Ihnen zu diesem Entschluss. Die Anzeige UA964802 kann vor Ort für zahlreiche unterschiedliche Anwendungen programmiert werden. Um die Funktionsvielfalt dieses Gerätes für Sie optimal zu nutzen, bitten wir Sie folgendes zu beachten: Jede Person, die mit der Inbetriebnahme oder Bedienung dieses Gerätes... -
Seite 4: 1Sicherheitshinweise
Die Anzeige UA964802 dient zur Anzeige und Überwachung von Prozessgrößen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Die Anzeige UA964802 darf nicht als alleiniges Mittel zur Abwendung gefährlicher Zustände an Maschinen und Anlagen eingesetzt werden. Maschinen und Anlagen müssen so konstruiert werden, das fehlerhafte Zustände nicht zu einer für das Bedienpersonal gefährlichen Situation führen können (z. -
Seite 5: Ce-Konformität
Monochrom gelbes 2,7” OLED-Display Umgebungs- Temperatur: 0 °C bis 45 °C bedingungen Feuchte: 35%rF bis 95 % rF IP54 von der Front (mit Dichtung) Schutzart Gehäuse und Anschluss IP20 Gehäuse Kunststoffgehäuse aus Polycarbonat V0 Gewicht ca. 165 g Installationsanleitung - UA964802 - Seite... -
Seite 6: Hardware
Relais Ausgang 2 Schliesser mit getr. Masse ohmische Last 1 Linear 0 bis 10 Volt. 16 Bit +/-0.2 % (F. S.) Analogausgang 1 Linear konfigurierbar als 0 bis 20 mA oder 4 bis 20 mA. Installationsanleitung - UA964802 - Seite... -
Seite 7: Abmessungen Und Einbauhinweise
Abmessungen und Einbauhinweise Memory Card Installationsanleitung - UA964802 - Seite... -
Seite 8: Elektrischer Anschluss
D I. 1 24. . . 230V A C /D C D I. 2 Spannungsversorgung Schaltnetzteil mit großem Spannungsbereich 24 VAC/VDC Versorgung bis 230 VAC/VDC ±15 % 50/60 Hz – 6 VA 24..230V AC/DC (mit galvanischer Trennung) Installationsanleitung - UA964802 - Seite... - Seite 9 Seite mit der Masse verbinden. Schirm Für analoge Signale V / mA. • Polarität beachten. • Bei Verwendung eines geschirmten Kabels, den Schirm nur auf einer Seite mit der Masse verbinden. +24Vdc Installationsanleitung - UA964802 - Seite...
-
Seite 10: Serieller Eingang
• C= Sensor-Versorgung (+24 VDC / 35 mA) DRUCKTRANSMITTER/ PRESSURE TRANSMITTER Serieller Eingang Schirm/Shield RS485 / Modbus RTU-Kommunikation. RS485 • Bei Verwendung eines geschirmten Kabels, den Schirm nur auf einer Seite mit der Masse verbinden. Installationsanleitung - UA964802 - Seite... - Seite 11 20/2 A, 250 VAC, cosφ = 0.3, Schaltvorgänge. mA / Volt Ausgang Klemmen 7-8: Linearer Analogausgang in mA 0/4..20mA konfigurierbar als Weitergabe des Mess-/Sollwertes. Klemmen 8-9: Linearer Analogausgang in Volt 0..10V konfigurierbar als Weitergabe des Mess-/Sollwertes . Installationsanleitung - UA964802 - Seite...
-
Seite 12: Elektrischer Anschluss
Ein Kurzschliessen der Klemmen 10 und 11 aktiviert den digitalen Eingang 1. Digitaler Eingang 2 +24VDC PNP-schaltend: Parametrierung des digitalen Eingangs gemäß Parameter 100 der englischen Bedienungsanleitung. (PNP) Ein Kurzschliessen der Klemmen 10 und 12 aktiviert den digitalen Eingang 2 - Seite 12 Installationsanleitung - UA964802... - Seite 13 Wachendorff Prozesstechnik GmbH & Co. KG Industriestrasse • 65366 Geisenheim Tel.: +49 (0) 67 22 / 99 65 - 20 Fax: +49 (0) 67 22 / 99 65 - 78 E-Mail: wp@wachendorff.de www.wachendorff-prozesstechnik.de © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG...
